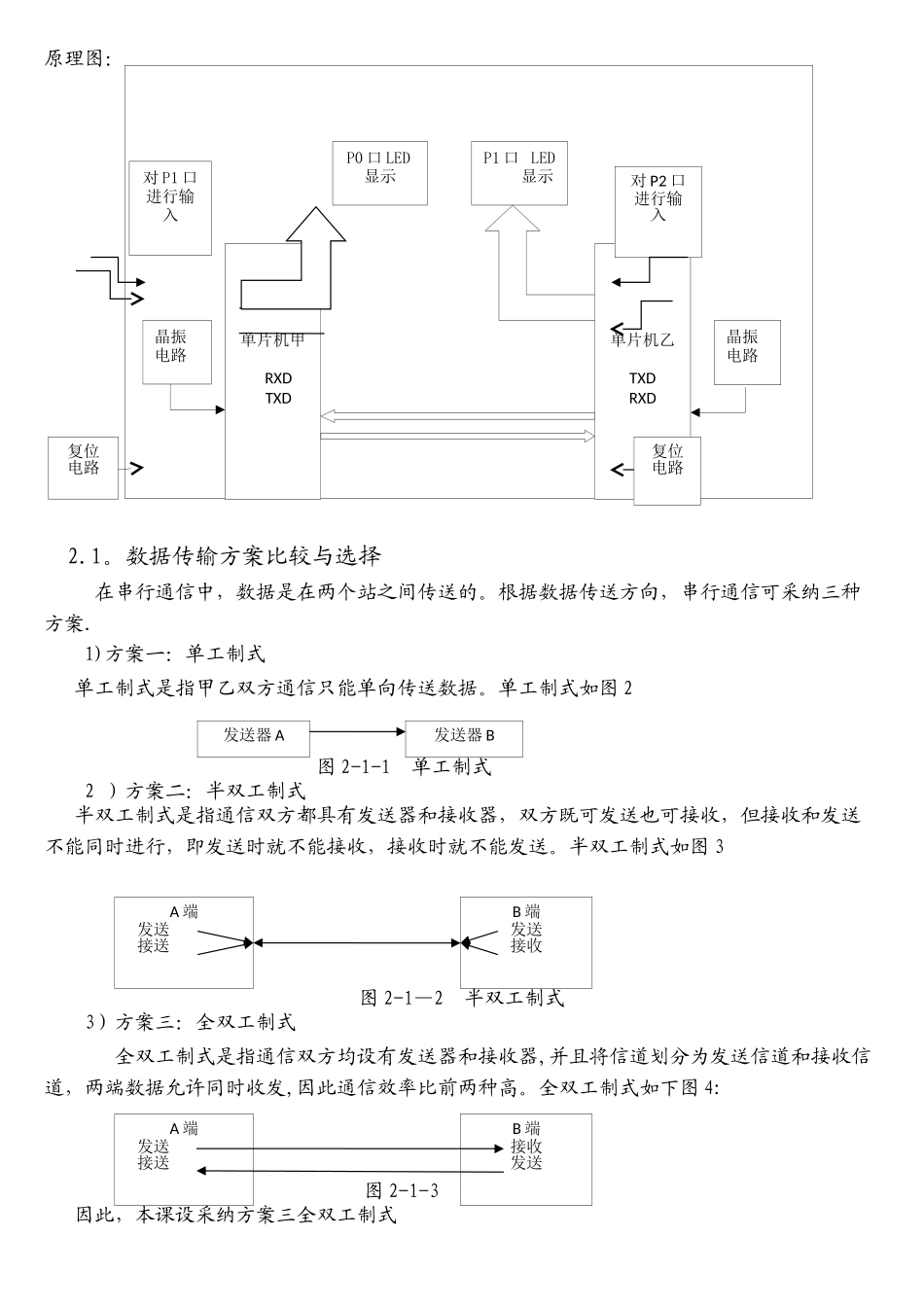

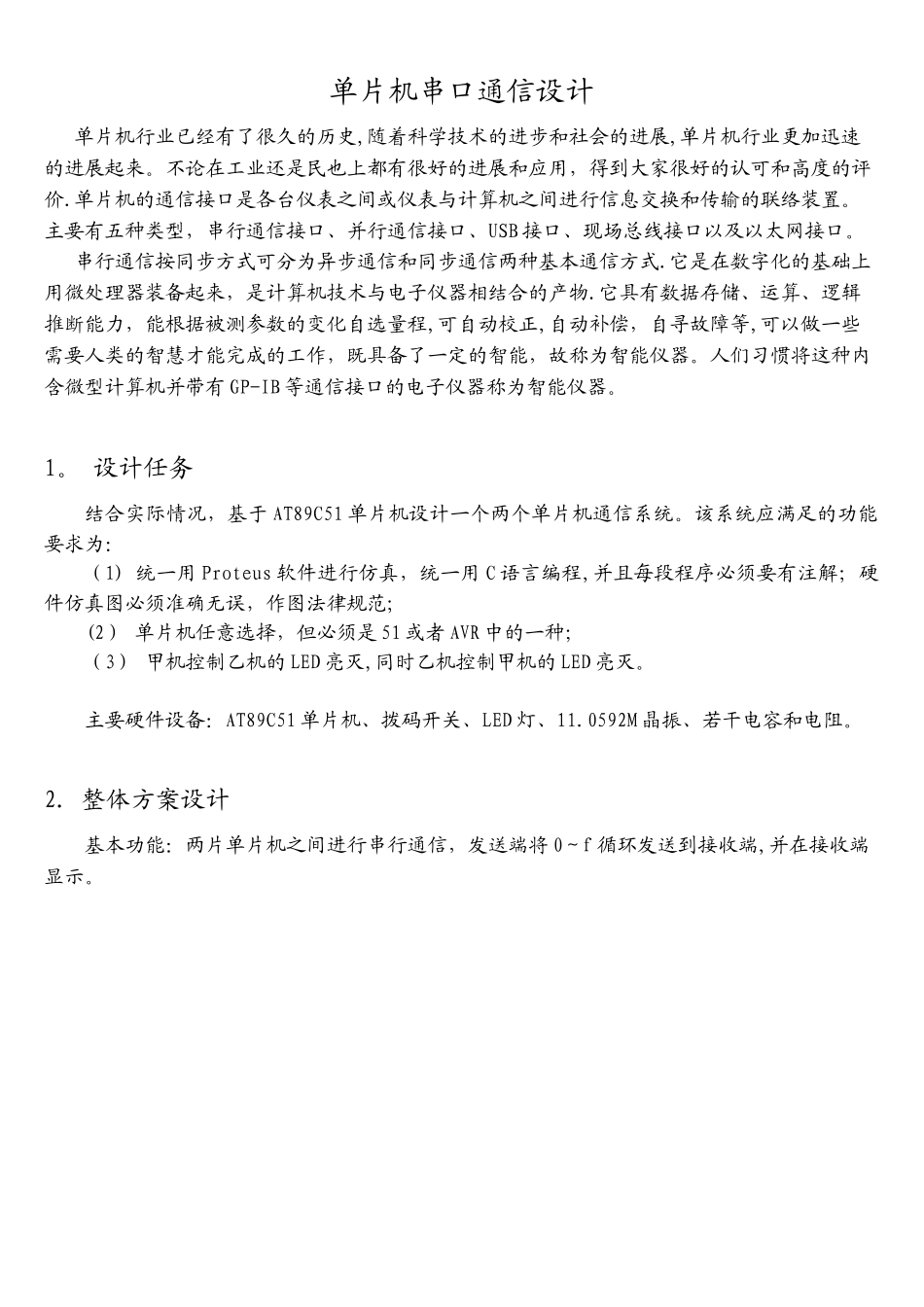

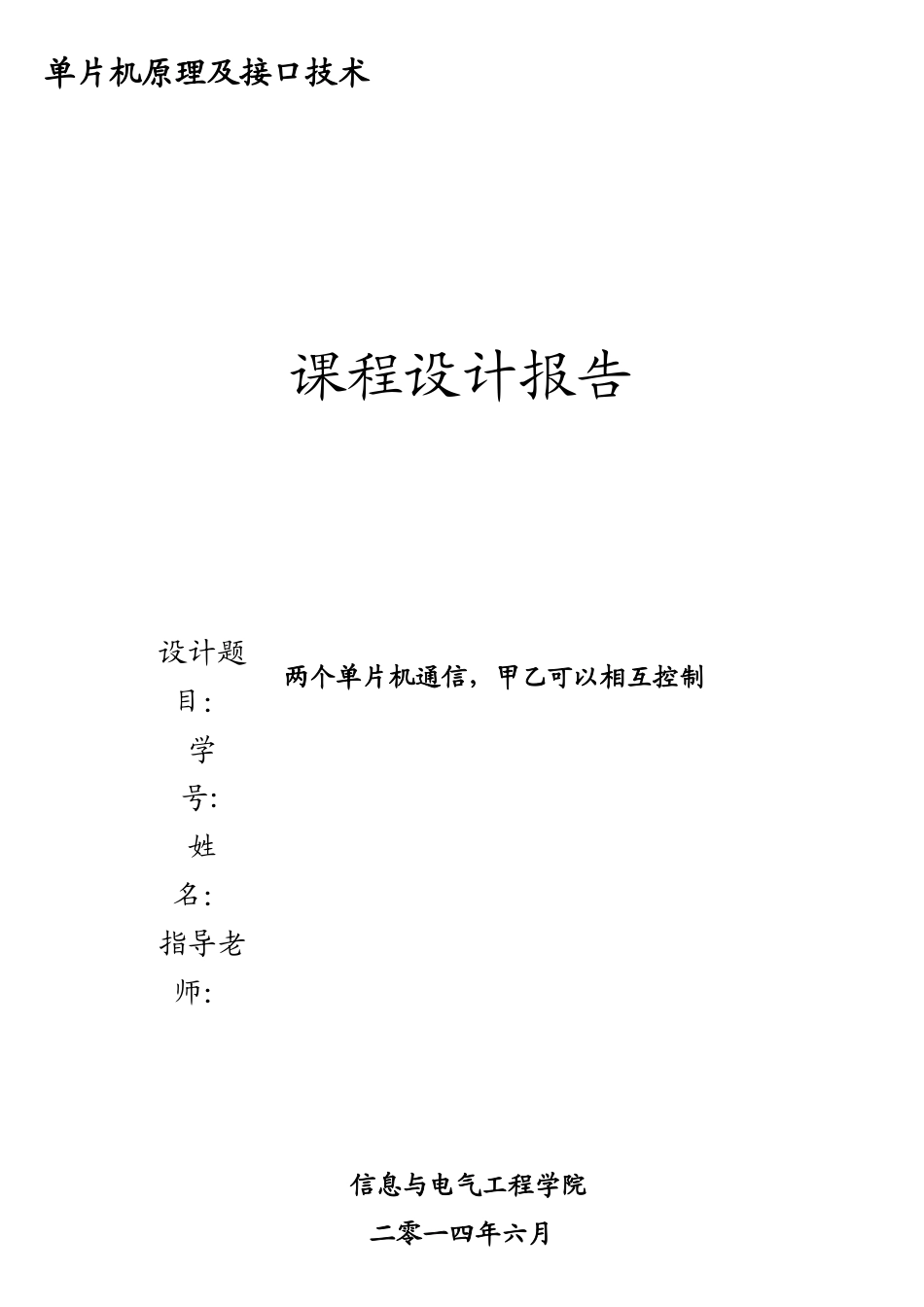

单片机原理及接口技术课程设计报告设计题目:两个单片机通信,甲乙可以相互控制学 号:姓 名:指导老师: 信息与电气工程学院二零一四年六月单片机串口通信设计单片机行业已经有了很久的历史,随着科学技术的进步和社会的进展,单片机行业更加迅速的进展起来。不论在工业还是民也上都有很好的进展和应用,得到大家很好的认可和高度的评价.单片机的通信接口是各台仪表之间或仪表与计算机之间进行信息交换和传输的联络装置。主要有五种类型,串行通信接口、并行通信接口、USB 接口、现场总线接口以及以太网接口。串行通信按同步方式可分为异步通信和同步通信两种基本通信方式.它是在数字化的基础上用微处理器装备起来,是计算机技术与电子仪器相结合的产物.它具有数据存储、运算、逻辑推断能力,能根据被测参数的变化自选量程,可自动校正,自动补偿,自寻故障等,可以做一些需要人类的智慧才能完成的工作,既具备了一定的智能,故称为智能仪器。人们习惯将这种内含微型计算机并带有 GP-IB 等通信接口的电子仪器称为智能仪器。1。 设计任务结合实际情况,基于 AT89C51 单片机设计一个两个单片机通信系统。该系统应满足的功能要求为:(1) 统一用 Proteus 软件进行仿真,统一用 C 语言编程,并且每段程序必须要有注解;硬件仿真图必须准确无误,作图法律规范;(2) 单片机任意选择,但必须是 51 或者 AVR 中的一种;(3) 甲机控制乙机的 LED 亮灭,同时乙机控制甲机的 LED 亮灭。主要硬件设备:AT89C51 单片机、拨码开关、LED 灯、11.0592M 晶振、若干电容和电阻。2. 整体方案设计基本功能:两片单片机之间进行串行通信,发送端将 0~f 循环发送到接收端,并在接收端显示。原理图:2.1。数据传输方案比较与选择在串行通信中,数据是在两个站之间传送的。根据数据传送方向,串行通信可采纳三种方案.1)方案一:单工制式单工制式是指甲乙双方通信只能单向传送数据。单工制式如图 2 图 2-1-1 单工制式2 )方案二:半双工制式半双工制式是指通信双方都具有发送器和接收器,双方既可发送也可接收,但接收和发送不能同时进行,即发送时就不能接收,接收时就不能发送。半双工制式如图 3图 2-1—2 半双工制式3)方案三:全双工制式 全双工制式是指通信双方均设有发送器和接收器,并且将信道划分为发送信道和接收信道,两端数据允许同时收发,因此通信效率比前两种高。全双工制式如下图 4:图 2-1-3 全双工制式因此,本课设采纳方...
