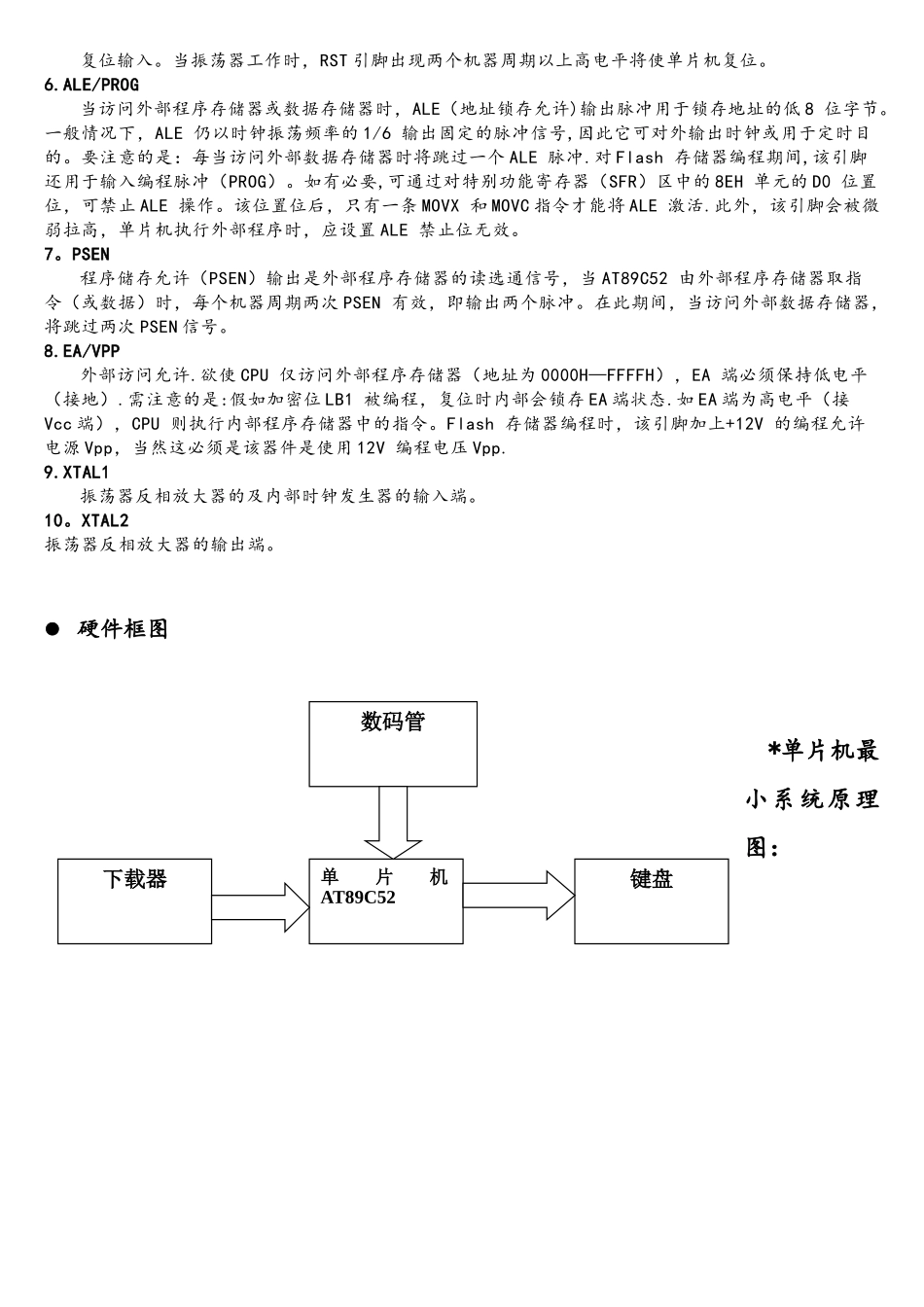

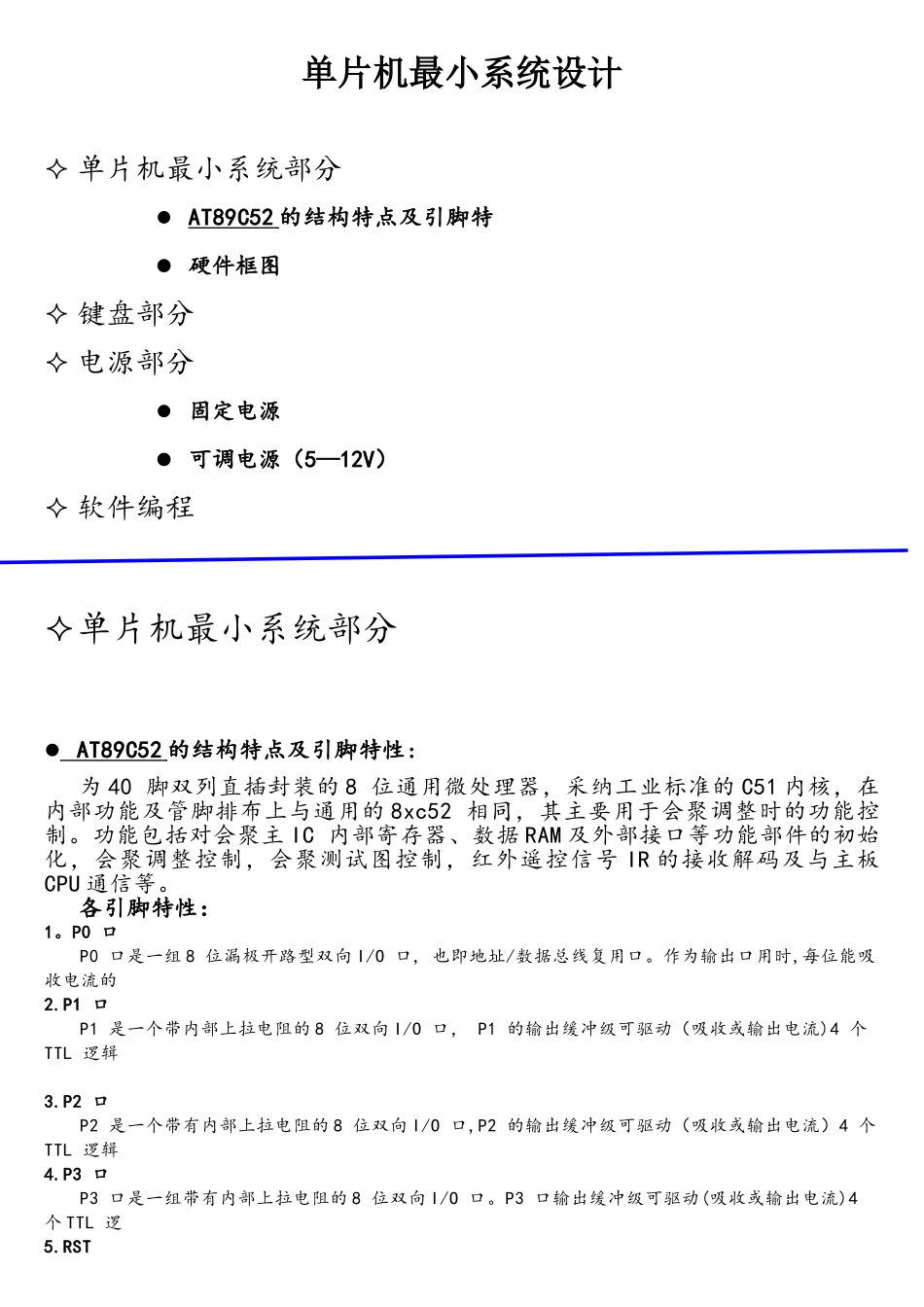

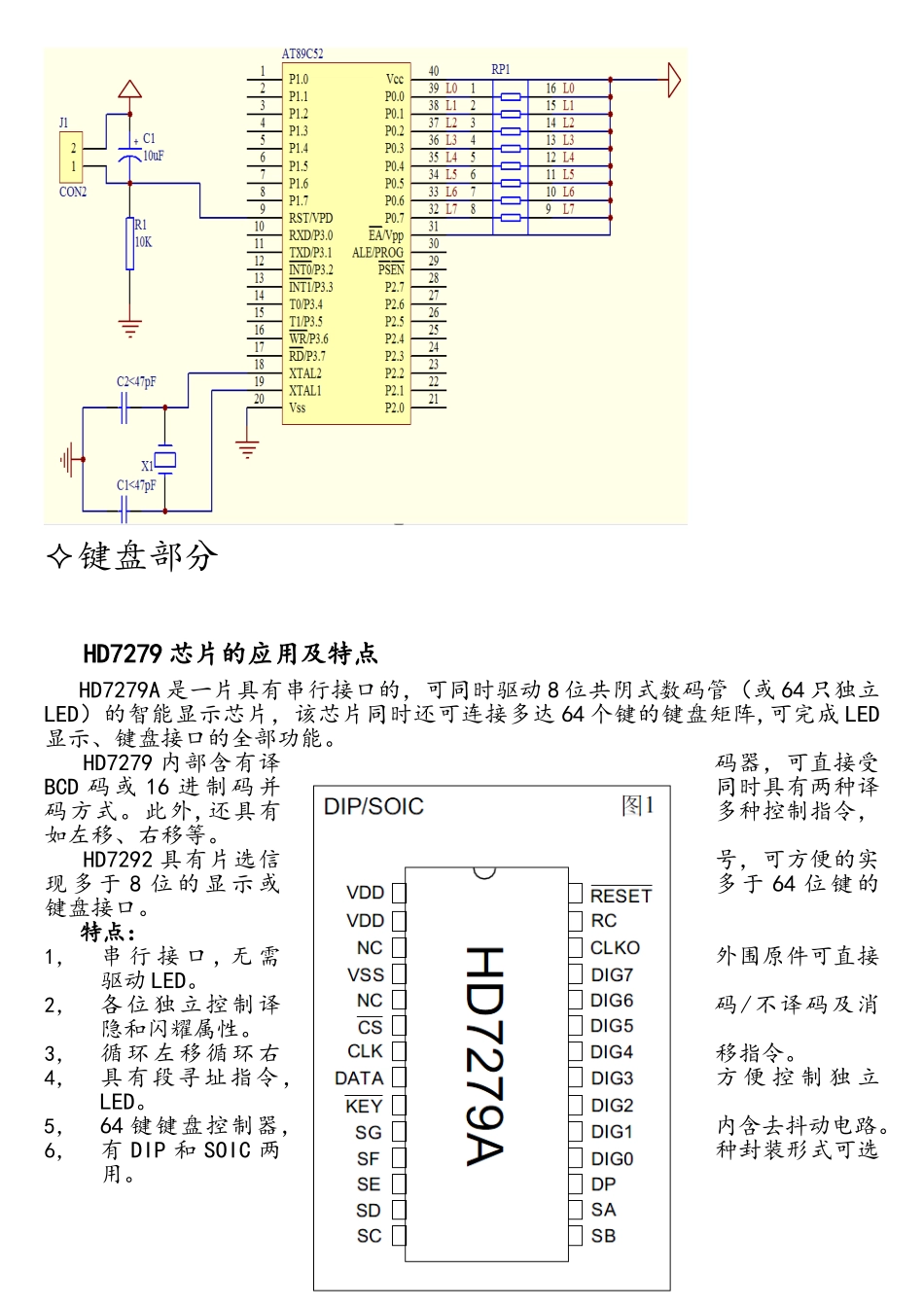

单片机最小系统设计 单片机最小系统部分 AT89C52 的结构特点及引脚特 硬件框图 键盘部分 电源部分 固定电源 可调电源（5—12V） 软件编程单片机最小系统部分 AT89C52 的结构特点及引脚特性:为 40 脚双列直插封装的 8 位通用微处理器，采纳工业标准的 C51 内核，在内部功能及管脚排布上与通用的 8xc52 相同，其主要用于会聚调整时的功能控制。功能包括对会聚主 IC 内部寄存器、数据 RAM 及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号 IR 的接收解码及与主板CPU 通信等。各引脚特性：1。P0 口P0 口是一组 8 位漏极开路型双向 I/O 口, 也即地址/数据总线复用口。作为输出口用时,每位能吸收电流的2.P1 口P1 是一个带内部上拉电阻的 8 位双向 I/O 口， P1 的输出缓冲级可驱动（吸收或输出电流)4 个TTL 逻辑3.P2 口P2 是一个带有内部上拉电阻的 8 位双向 I/O 口,P2 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑4.P3 口P3 口是一组带有内部上拉电阻的 8 位双向 I/O 口。P3 口输出缓冲级可驱动(吸收或输出电流)4 个 TTL 逻5.RST复位输入。当振荡器工作时，RST 引脚出现两个机器周期以上高电平将使单片机复位。6.ALE/PROG当访问外部程序存储器或数据存储器时，ALE（地址锁存允许)输出脉冲用于锁存地址的低 8 位字节。一般情况下，ALE 仍以时钟振荡频率的 1/6 输出固定的脉冲信号,因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个 ALE 脉冲.对 Flash 存储器编程期间,该引脚还用于输入编程脉冲（PROG）。如有必要,可通过对特别功能寄存器（SFR）区中的 8EH 单元的 D0 位置位，可禁止 ALE 操作。该位置位后，只有一条 MOVX 和 MOVC 指令才能将 ALE 激活.此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置 ALE 禁止位无效。7。PSEN程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当 AT89C52 由外部程序存储器取指令（或数据）时，每个机器周期两次 PSEN 有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次 PSEN 信号。8.EA/VPP外部访问允许.欲使 CPU 仅访问外部程序存储器（地址为 0000H—FFFFH），EA 端必须保持低电平（接地）.需注意的是:假如加密位 LB1 被编程，复位时内部会锁存 EA 端状态.如 EA 端为高电平（接Vcc...
