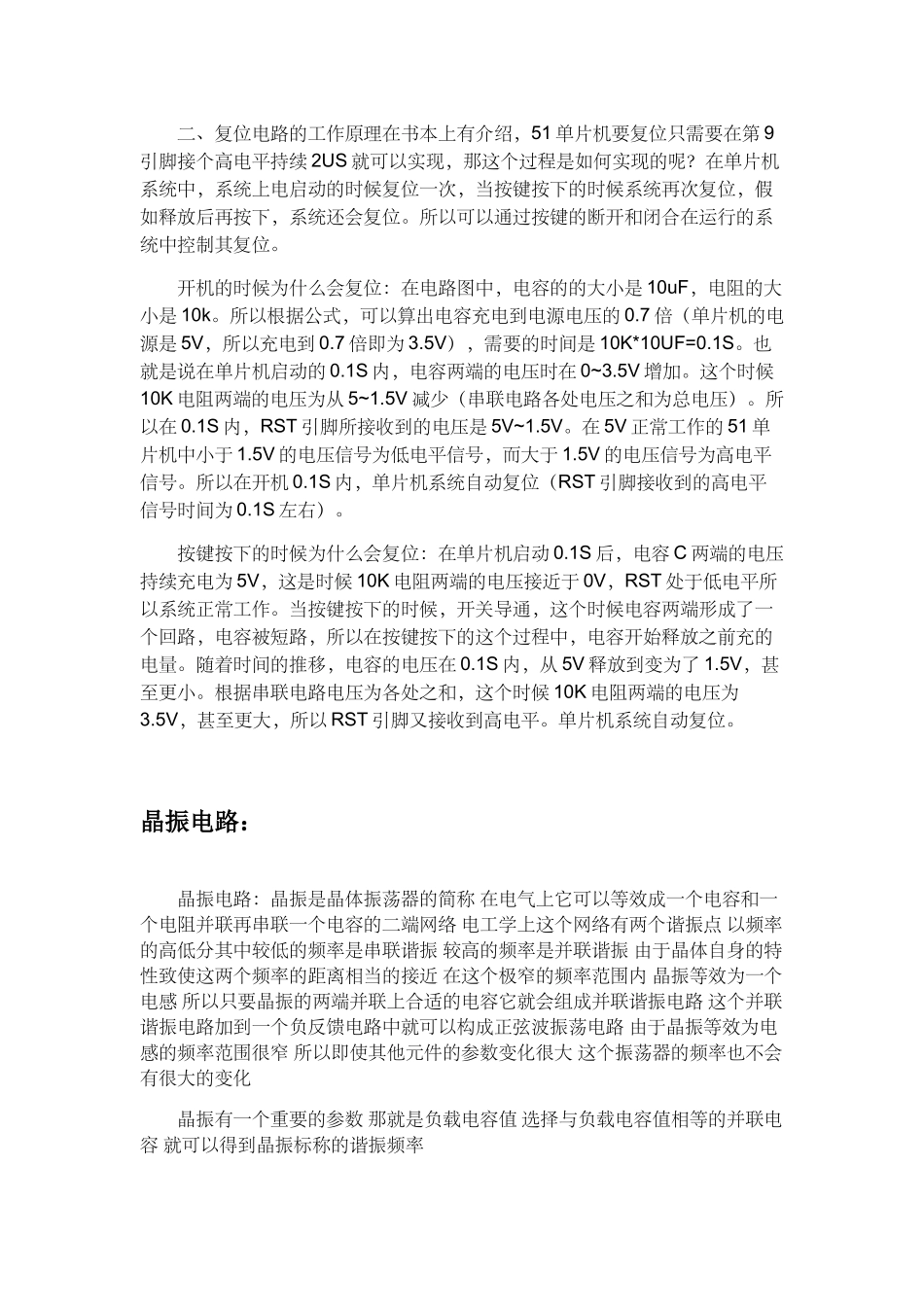

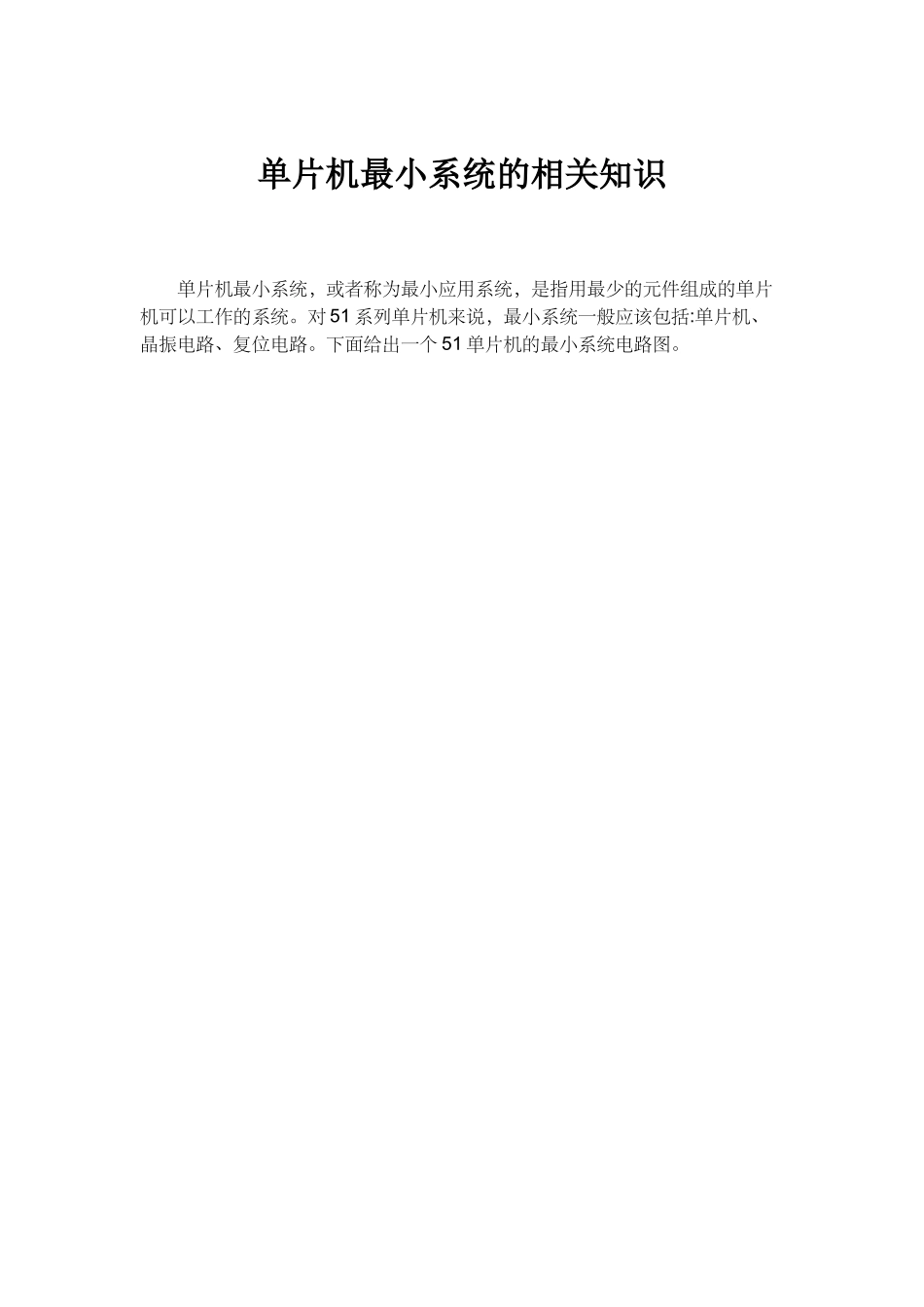

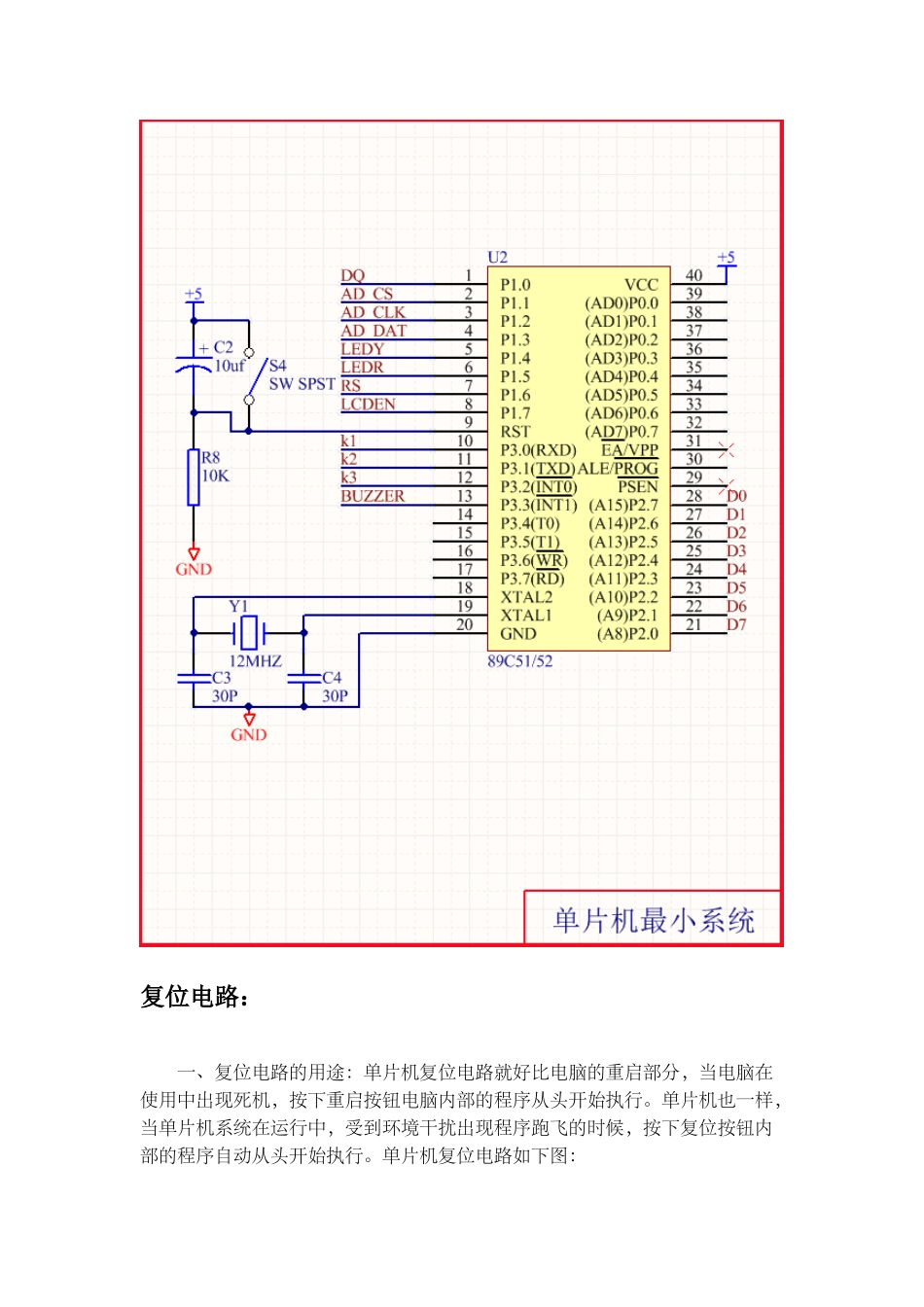

单片机最小系统的相关知识单片机最小系统，或者称为最小应用系统，是指用最少的元件组成的单片机可以工作的系统。对 51 系列单片机来说，最小系统一般应该包括:单片机、晶振电路、复位电路。下面给出一个 51 单片机的最小系统电路图。 复位电路：一、复位电路的用途：单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。单片机复位电路如下图： 二、复位电路的工作原理在书本上有介绍，51 单片机要复位只需要在第 9引脚接个高电平持续 2US 就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，假如释放后再按下，系统还会复位。所以可以通过按键的断开和闭合在运行的系统中控制其复位。开机的时候为什么会复位：在电路图中，电容的的大小是 10uF，电阻的大小是 10k。所以根据公式，可以算出电容充电到电源电压的 0.7 倍（单片机的电源是 5V，所以充电到 0.7 倍即为 3.5V），需要的时间是 10K*10UF=0.1S。也就是说在单片机启动的 0.1S 内，电容两端的电压时在 0~3.5V 增加。这个时候10K 电阻两端的电压为从 5~1.5V 减少（串联电路各处电压之和为总电压）。所以在 0.1S 内，RST 引脚所接收到的电压是 5V~1.5V。在 5V 正常工作的 51 单片机中小于 1.5V 的电压信号为低电平信号，而大于 1.5V 的电压信号为高电平信号。所以在开机 0.1S 内，单片机系统自动复位（RST 引脚接收到的高电平信号时间为 0.1S 左右）。按键按下的时候为什么会复位：在单片机启动 0.1S 后，电容 C 两端的电压持续充电为 5V，这是时候 10K 电阻两端的电压接近于 0V，RST 处于低电平所以系统正常工作。当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。随着时间的推移，电容的电压在 0.1S 内，从 5V 释放到变为了 1.5V，甚至更小。根据串联电路电压为各处之和，这个时候 10K 电阻两端的电压为3.5V，甚至更大，所以 RST 引脚又接收到高电平。单片机系统自动复位。晶振电路：晶振电路：晶振是晶体振荡器的简称 在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络 电工学上...
