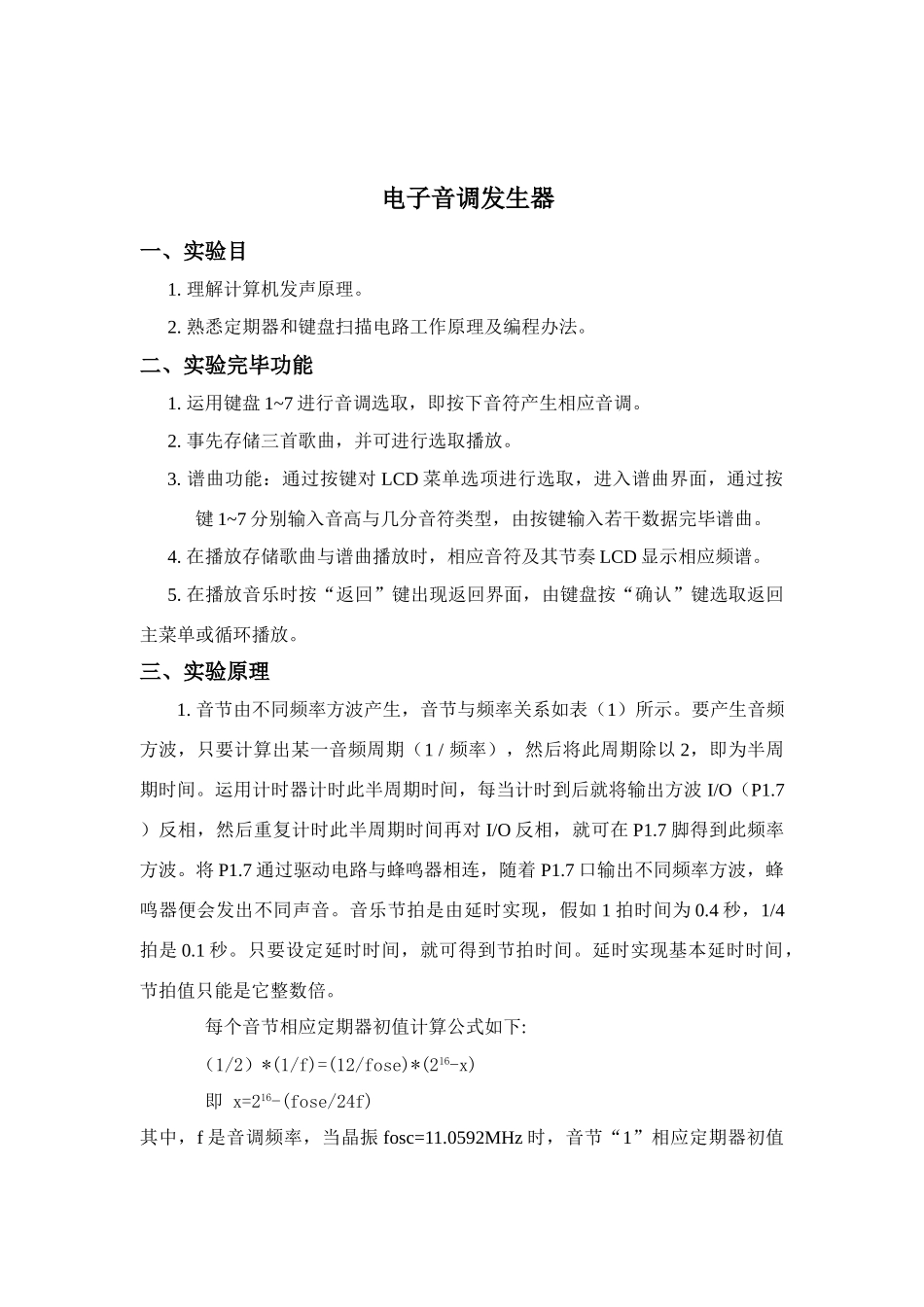

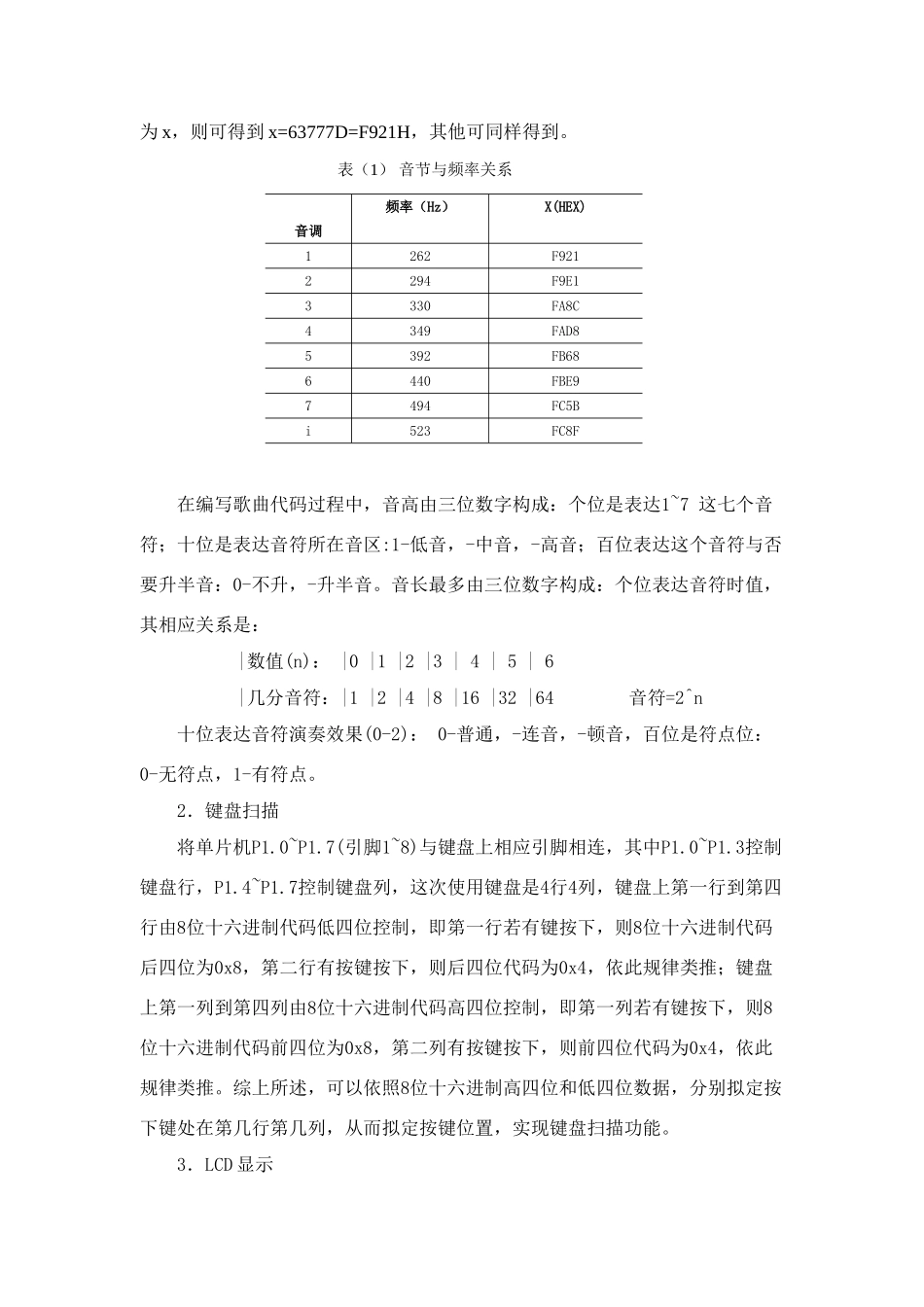

电子音调发生器一、实验目1. 理解计算机发声原理。 2. 熟悉定期器和键盘扫描电路工作原理及编程办法。二、实验完毕功能1. 运用键盘 1~7 进行音调选取，即按下音符产生相应音调。2. 事先存储三首歌曲，并可进行选取播放。3. 谱曲功能：通过按键对 LCD 菜单选项进行选取，进入谱曲界面，通过按键 1~7 分别输入音高与几分音符类型，由按键输入若干数据完毕谱曲。4. 在播放存储歌曲与谱曲播放时，相应音符及其节奏 LCD 显示相应频谱。5. 在播放音乐时按“返回”键出现返回界面，由键盘按“确认”键选取返回主菜单或循环播放。三、实验原理1. 音节由不同频率方波产生，音节与频率关系如表（1）所示。要产生音频方波，只要计算出某一音频周期（1 / 频率），然后将此周期除以 2，即为半周期时间。运用计时器计时此半周期时间，每当计时到后就将输出方波 I/O（P1.7）反相，然后重复计时此半周期时间再对 I/O 反相，就可在 P1.7 脚得到此频率方波。将 P1.7 通过驱动电路与蜂鸣器相连，随着 P1.7 口输出不同频率方波，蜂鸣器便会发出不同声音。音乐节拍是由延时实现，假如 1 拍时间为 0.4 秒，1/4拍是 0.1 秒。只要设定延时时间，就可得到节拍时间。延时实现基本延时时间，节拍值只能是它整数倍。每个音节相应定期器初值计算公式如下:（1/2）*(1/f)=(12/fose)*(216-x)即 x=216-(fose/24f)其中，f 是音调频率，当晶振 fosc=11.0592MHz 时，音节“1”相应定期器初值为 x，则可得到 x=63777D=F921H，其他可同样得到。表（1） 音节与频率关系 音调频率（Hz）X(HEX)1262F9212294F9E13330FA8C4349FAD85392FB686440FBE97494FC5Bi523FC8F在编写歌曲代码过程中，音高由三位数字构成：个位是表达1~7 这七个音符；十位是表达音符所在音区:1-低音，-中音，-高音；百位表达这个音符与否要升半音：0-不升，-升半音。音长最多由三位数字构成：个位表达音符时值，其相应关系是： |数值(n)： |0 |1 |2 |3 | 4 | 5 | 6 |几分音符：|1 |2 |4 |8 |16 |32 |64 音符=2^n十位表达音符演奏效果(0-2)： 0-普通，-连音，-顿音，百位是符点位：0-无符点，1-有符点。2．键盘扫描将单片机P1.0~P1.7(引脚1~8)与键盘上相应引脚相连，其中P1.0~P1.3控制键盘行，P1.4~P1.7控制键盘列，这次使用键盘是4行4列，键盘上第一行到第四行由8位十六进制代码低四位控制，即第一行若有键按下，则8位十六进制代码后四位为0x8，第二行有按...
