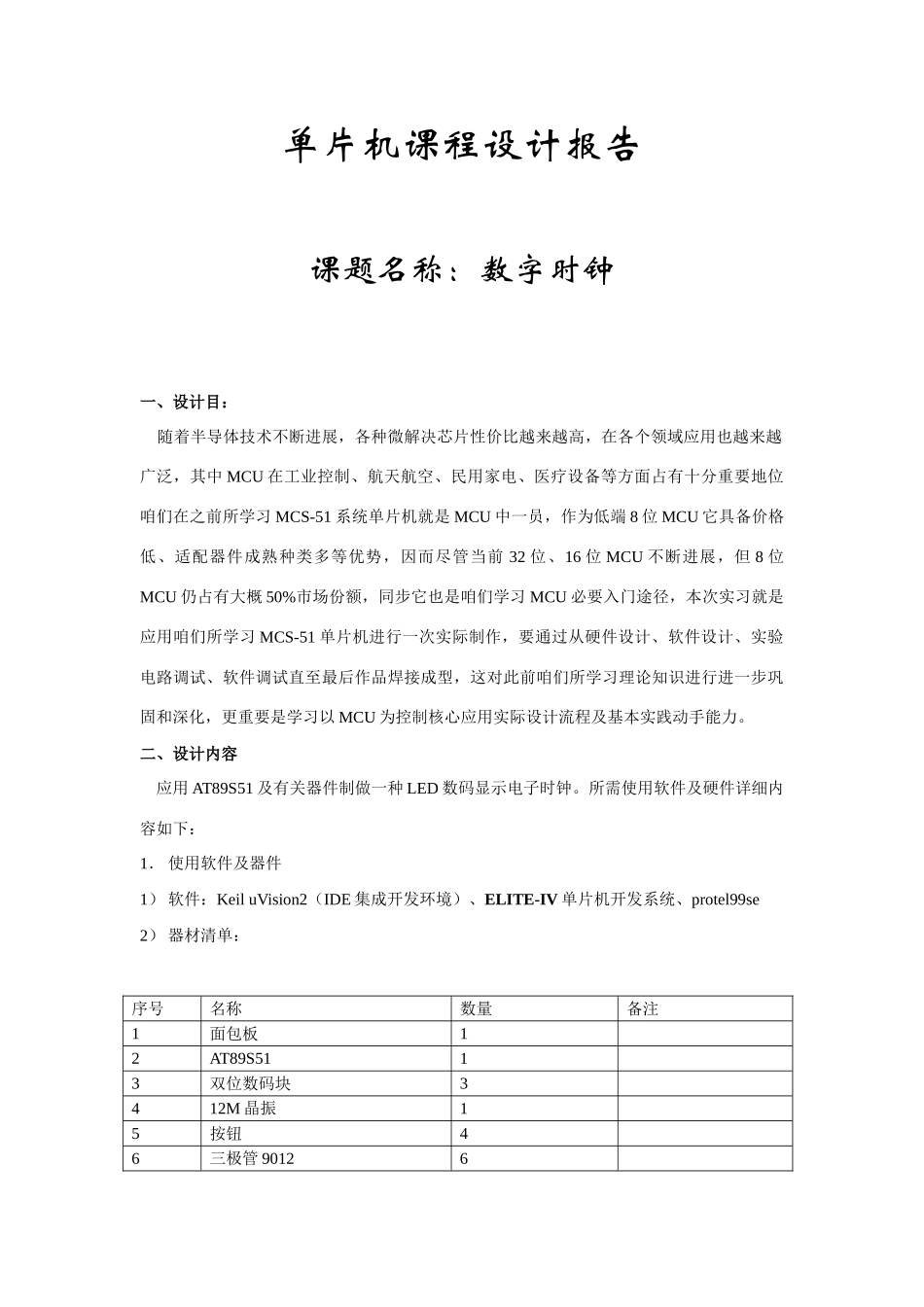

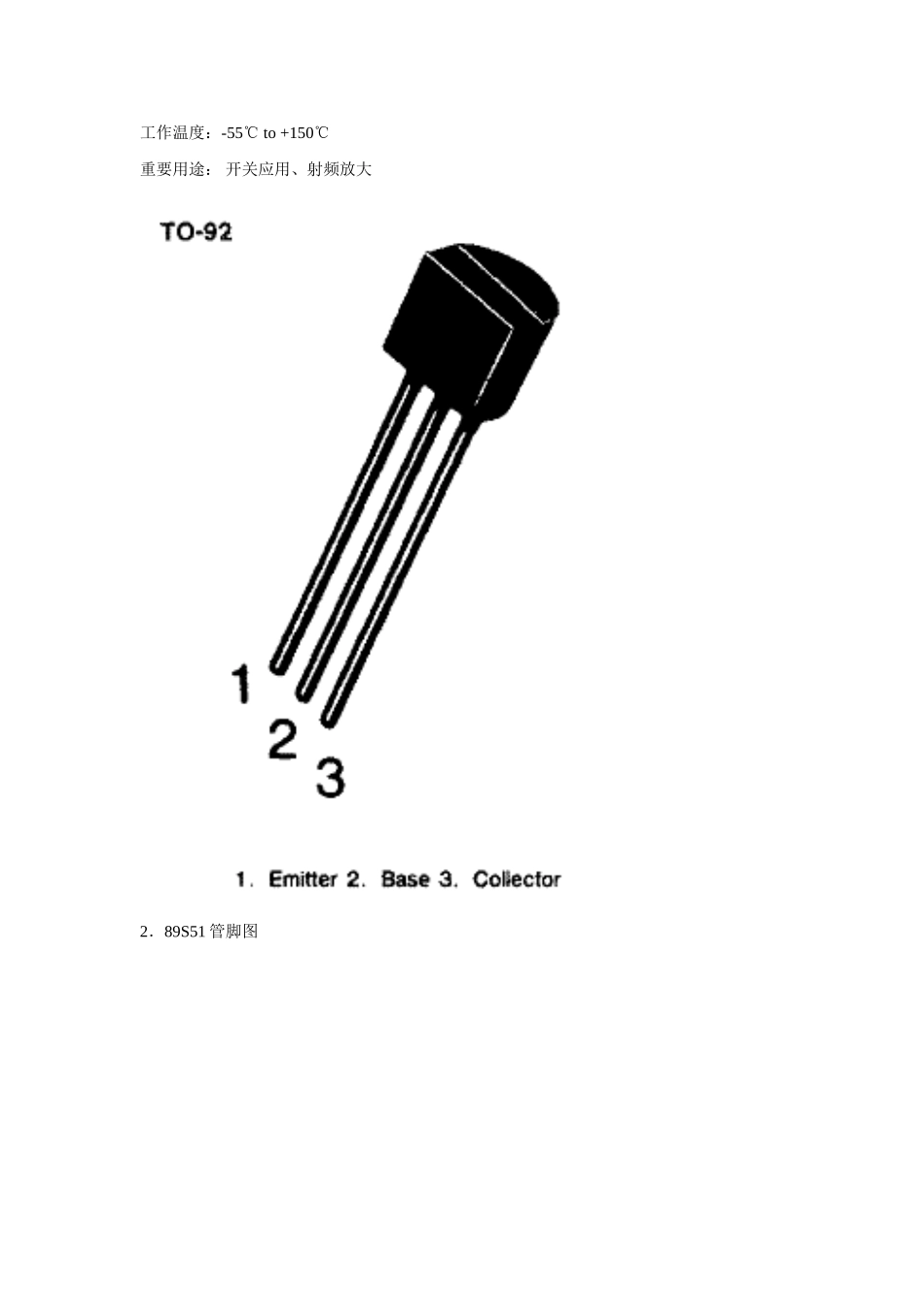

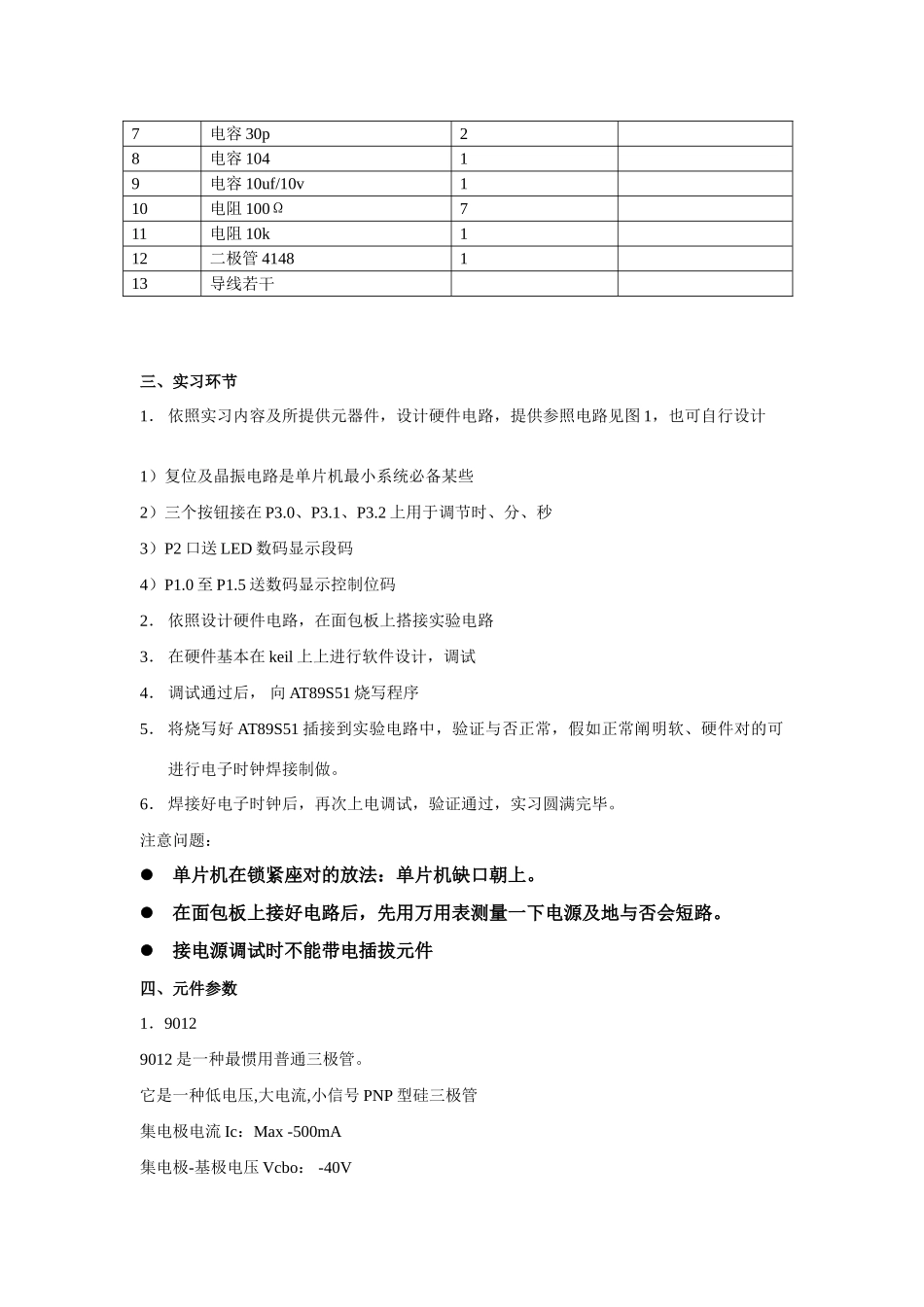

单片机课程设计报告课题名称：数字时钟一、设计目： 随着半导体技术不断进展，各种微解决芯片性价比越来越高，在各个领域应用也越来越广泛，其中 MCU 在工业控制、航天航空、民用家电、医疗设备等方面占有十分重要地位咱们在之前所学习 MCS-51 系统单片机就是 MCU 中一员，作为低端 8 位 MCU 它具备价格低、适配器件成熟种类多等优势，因而尽管当前 32 位、16 位 MCU 不断进展，但 8 位MCU 仍占有大概 50%市场份额，同步它也是咱们学习 MCU 必要入门途径，本次实习就是应用咱们所学习 MCS-51 单片机进行一次实际制作，要通过从硬件设计、软件设计、实验电路调试、软件调试直至最后作品焊接成型，这对此前咱们所学习理论知识进行进一步巩固和深化，更重要是学习以 MCU 为控制核心应用实际设计流程及基本实践动手能力。二、设计内容 应用 AT89S51 及有关器件制做一种 LED 数码显示电子时钟。所需使用软件及硬件详细内容如下：1． 使用软件及器件1） 软件：Keil uVision2（IDE 集成开发环境）、ELITE-IV 单片机开发系统、protel99se2） 器材清单：序号名称数量备注1面包板12AT89S5113双位数码块3412M 晶振15按钮46三极管 901267电容 30p28电容 10419电容 10uf/10v110电阻 100Ω711电阻 10k112二极管 4148113导线若干三、实习环节1． 依照实习内容及所提供元器件，设计硬件电路，提供参照电路见图 1，也可自行设计1）复位及晶振电路是单片机最小系统必备某些2）三个按钮接在 P3.0、P3.1、P3.2 上用于调节时、分、秒3）P2 口送 LED 数码显示段码4）P1.0 至 P1.5 送数码显示控制位码2． 依照设计硬件电路，在面包板上搭接实验电路3． 在硬件基本在 keil 上上进行软件设计，调试4． 调试通过后， 向 AT89S51 烧写程序5． 将烧写好 AT89S51 插接到实验电路中，验证与否正常，假如正常阐明软、硬件对的可进行电子时钟焊接制做。6． 焊接好电子时钟后，再次上电调试，验证通过，实习圆满完毕。注意问题：单片机在锁紧座对的放法：单片机缺口朝上。在面包板上接好电路后，先用万用表测量一下电源及地与否会短路。接电源调试时不能带电插拔元件四、元件参数1．90129012 是一种最惯用普通三极管。 它是一种低电压,大电流,小信号 PNP 型硅三极管集电极电流 Ic：Max -500mA 集电极-基极电压 Vcbo： -40V 工作温度：-55℃ to +150℃ 重要用途： 开关应用、射频放大2．89S5...
