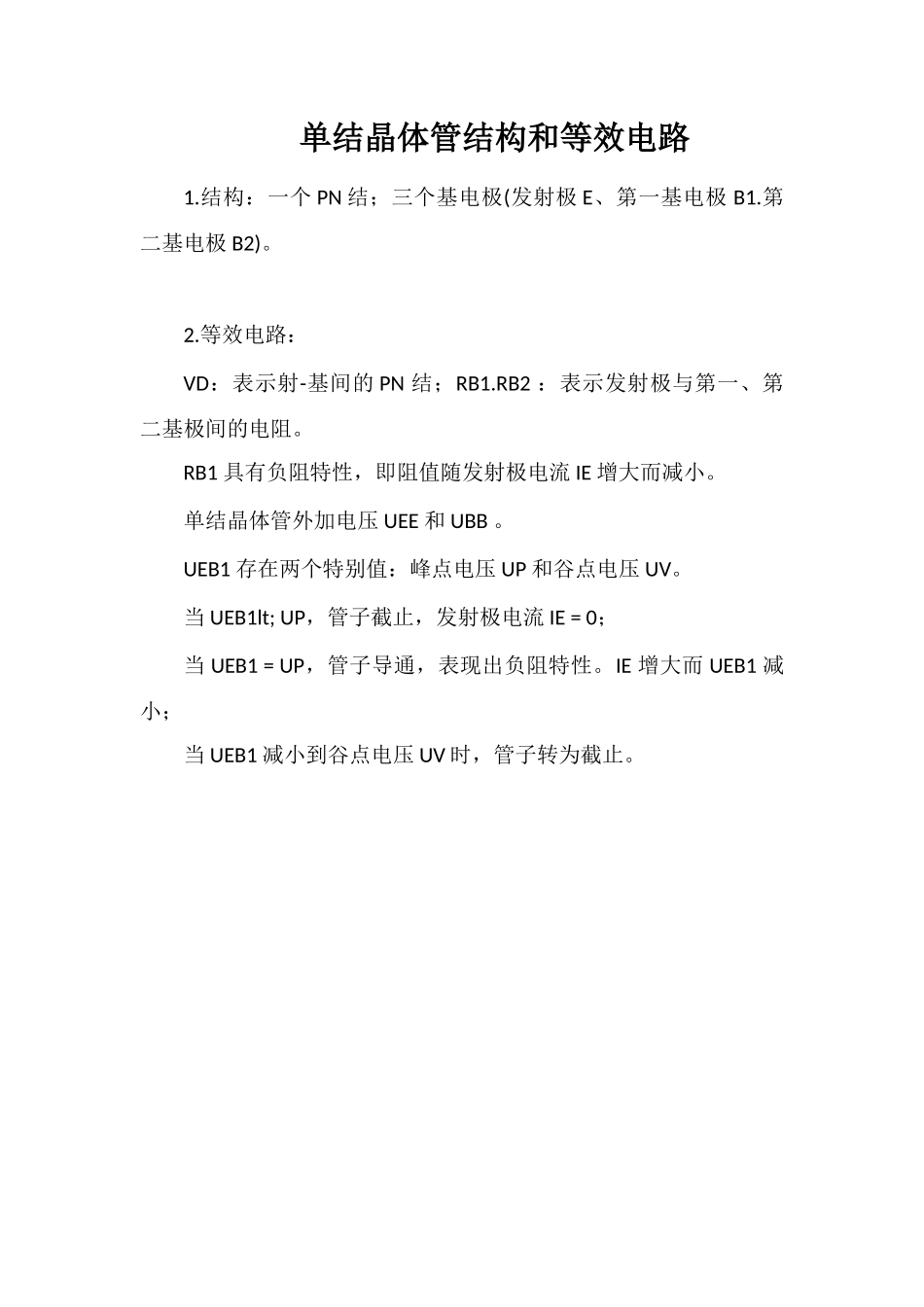

单结晶体管结构和等效电路

单结晶体管结构和等效电路1.结构：一个 PN 结；三个基电极(发射极 E、第一基电极 B1.第二基电极 B2)。2.等效电路：VD：表示射-基间的 PN 结；RB1.RB2 ：表示发射极与第一、第二基极间的电阻。RB1 具有负阻特性，即阻值随发射极电流 IE 增大而减小。单结晶体管外加电压 UEE 和 UBB 。UEB1 存在两个特别值：峰点电压 UP 和谷点电压 UV。当 UEB1lt; UP，管子截止，发射极电流 IE = 0；当 UEB1 = UP，管子导通，表现出负阻特性。IE 增大而 UEB1 减小；当 UEB1 减小到谷点电压 UV 时，管子转为截止。
