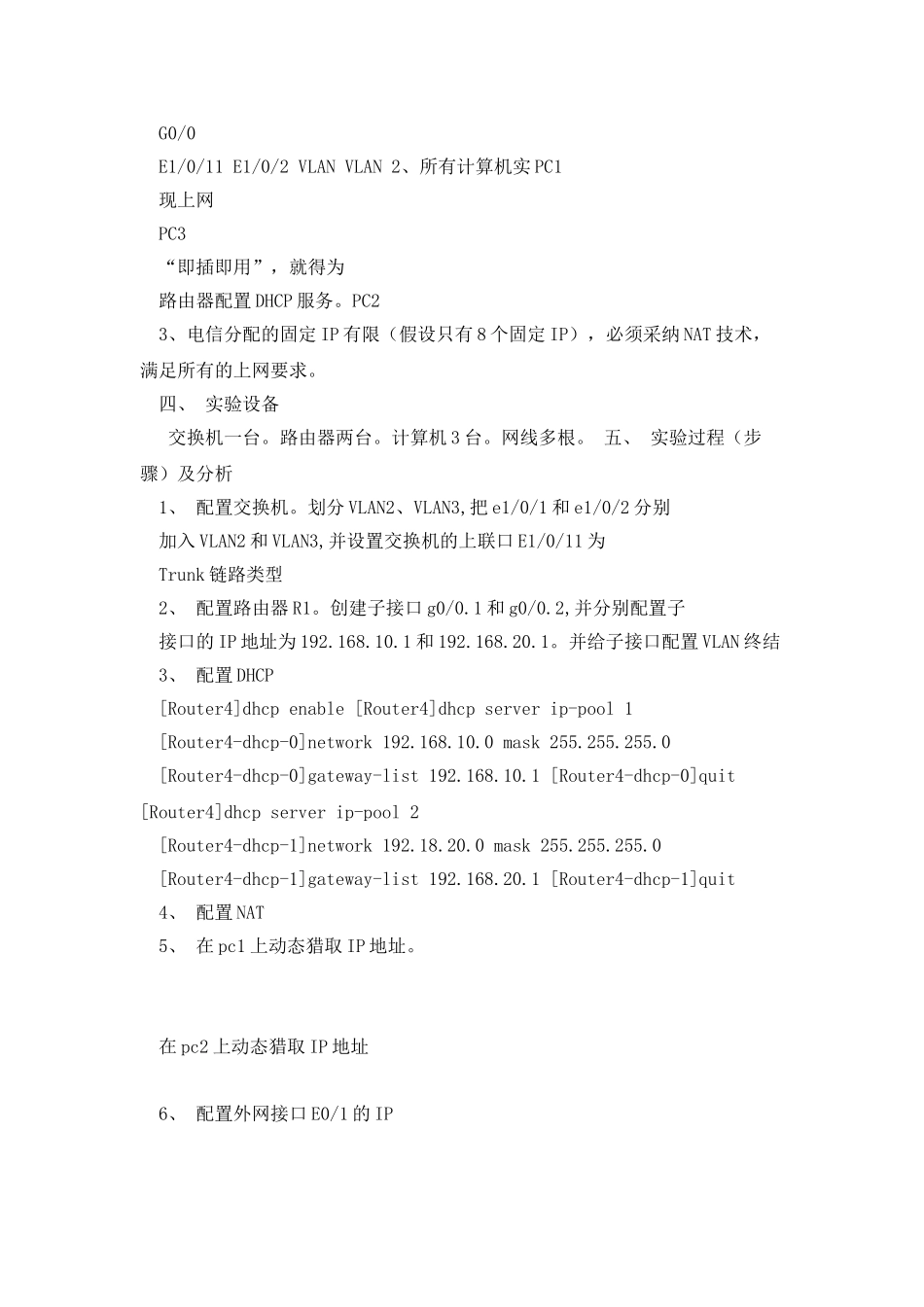

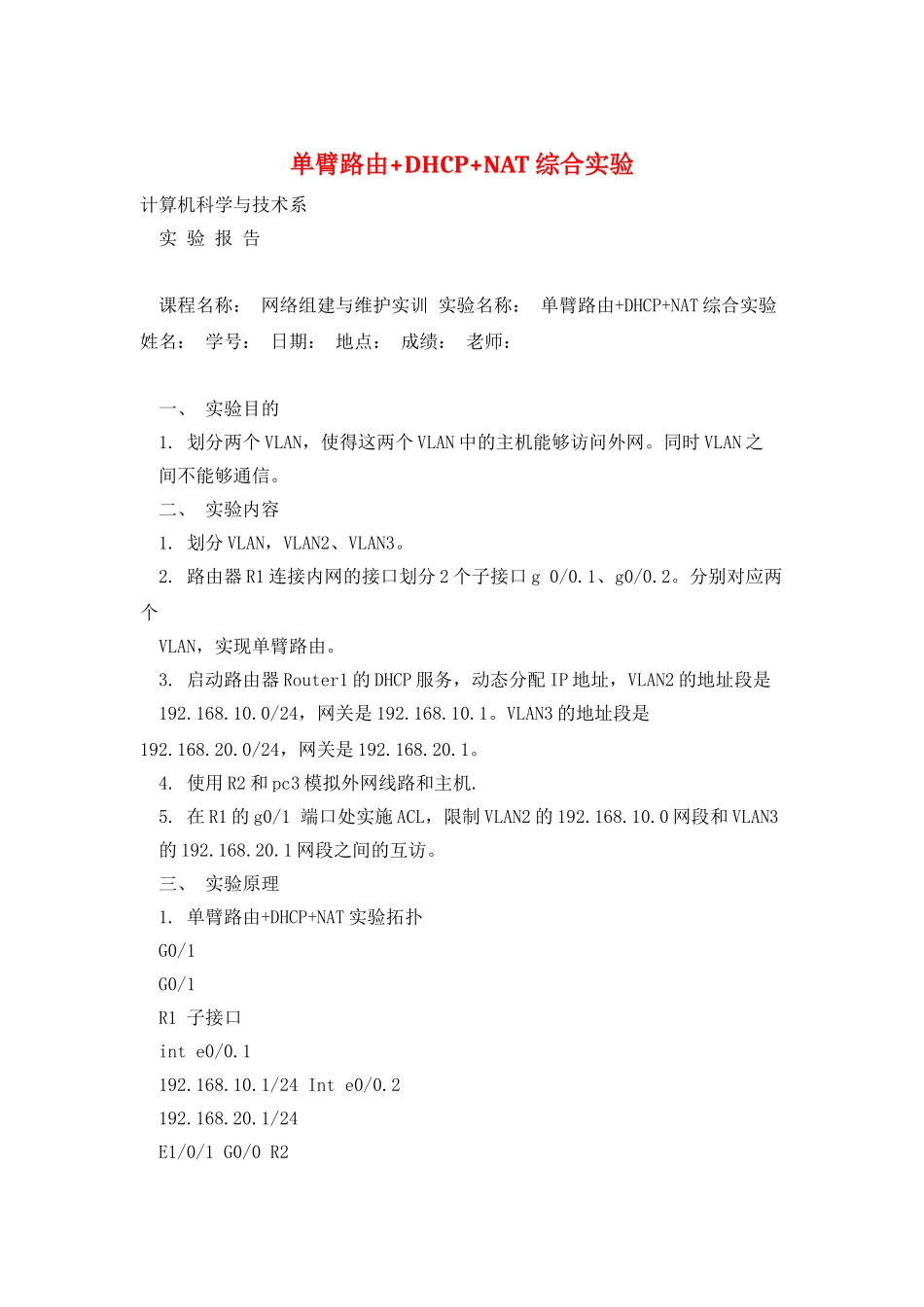

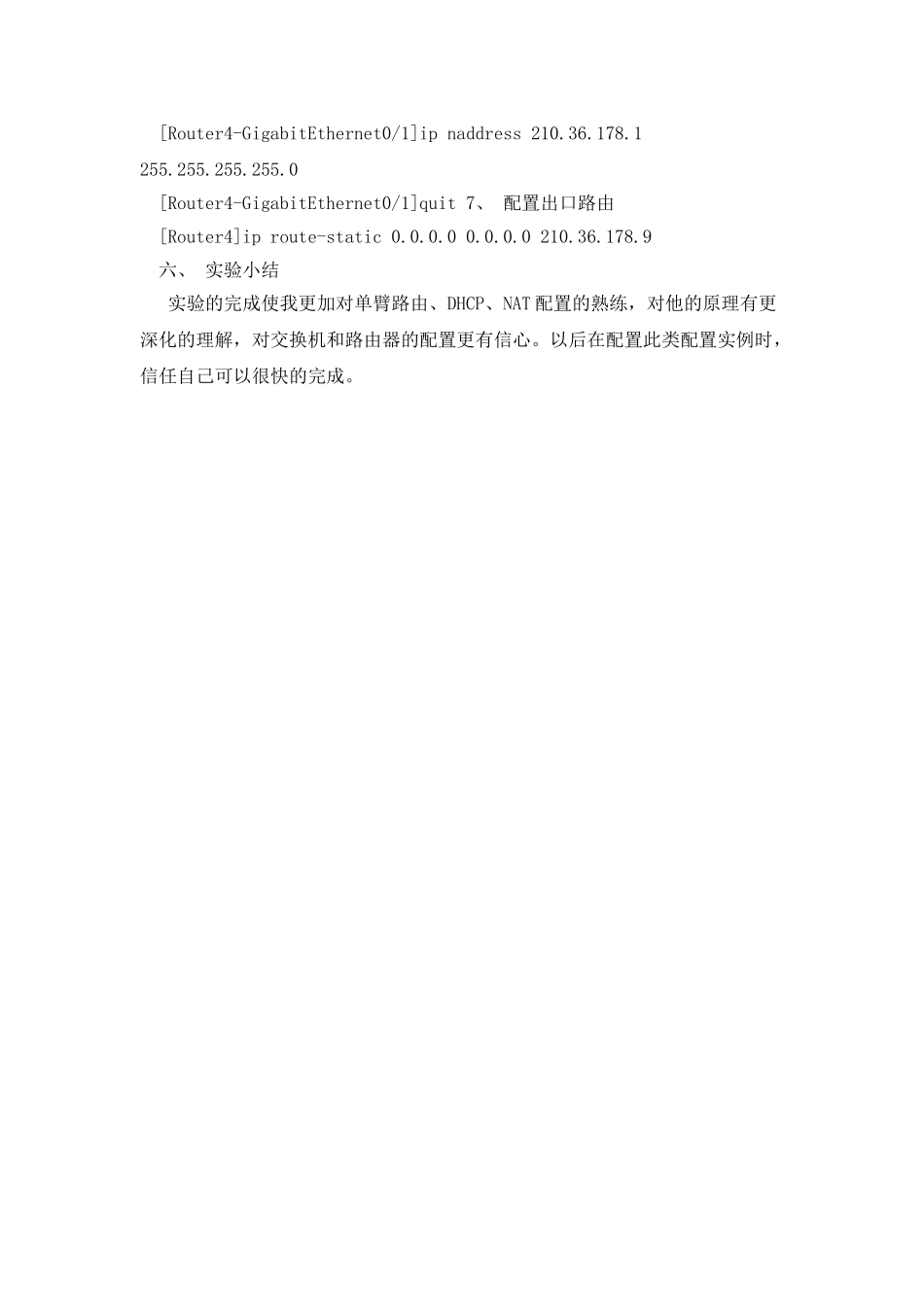

单臂路由+DHCP+NAT 综合实验计算机科学与技术系 实 验 报 告 课程名称： 网络组建与维护实训 实验名称： 单臂路由+DHCP+NAT 综合实验 姓名： 学号： 日期： 地点： 成绩： 老师： 一、 实验目的 1. 划分两个 VLAN，使得这两个 VLAN 中的主机能够访问外网。同时 VLAN 之 间不能够通信。 二、 实验内容 1. 划分 VLAN，VLAN2、VLAN3。 2. 路由器 R1 连接内网的接口划分 2 个子接口 g 0/0.1、g0/0.2。分别对应两个 VLAN，实现单臂路由。 3. 启动路由器 Router1 的 DHCP 服务，动态分配 IP 地址，VLAN2 的地址段是 192.168.10.0/24，网关是 192.168.10.1。VLAN3 的地址段是192.168.20.0/24，网关是 192.168.20.1。 4. 使用 R2 和 pc3 模拟外网线路和主机. 5. 在 R1 的 g0/1 端口处实施 ACL，限制 VLAN2 的 192.168.10.0 网段和 VLAN3 的 192.168.20.1 网段之间的互访。 三、 实验原理 1. 单臂路由+DHCP+NAT 实验拓扑 G0/1 G0/1 R1 子接口 int e0/0.1 192.168.10.1/24 Int e0/0.2 192.168.20.1/24 E1/0/1 G0/0 R2 G0/0 E1/0/11 E1/0/2 VLAN VLAN 2、所有计算机实 PC1 现上网 PC3 “即插即用”，就得为 路由器配置 DHCP 服务。PC2 3、电信分配的固定 IP 有限（假设只有 8 个固定 IP），必须采纳 NAT 技术，满足所有的上网要求。 四、 实验设备 交换机一台。路由器两台。计算机 3 台。网线多根。 五、 实验过程（步骤）及分析 1、 配置交换机。划分 VLAN2、VLAN3,把 e1/0/1 和 e1/0/2 分别 加入 VLAN2 和 VLAN3,并设置交换机的上联口 E1/0/11 为 Trunk 链路类型 2、 配置路由器 R1。创建子接口 g0/0.1 和 g0/0.2,并分别配置子 接口的 IP 地址为 192.168.10.1 和 192.168.20.1。并给子接口配置 VLAN 终结 3、 配置 DHCP [Router4]dhcp enable [Router4]dhcp server ip-pool 1 [Router4-dhcp-0]network 192.168.10.0 mask 255.255.255.0 [Router4-dhcp-0]gateway-list 192.168.10.1 [Router4-dhcp-0]quit [Router4]dhcp server ip-pool 2 [Router4-dhcp-1]network 192.18.20.0 mask 255.255.255.0 [Router4-dhcp-1]gateway-list 192.168.20.1 [Router4-dhcp-1]quit 4、 配置 NAT 5、 在 pc1 上动态猎取 IP 地址。 在 pc2 上动态猎取 IP 地址 6、 配置外网接口 E0/1 的 IP [Router4-GigabitEthernet0/1]ip naddress 210.36.178.1 255.255.255.255.0 [Router4-GigabitEthernet0/1]quit 7、 配置出口路由 [Router4]ip route-static 0.0.0.0 0.0.0.0 210.36.178.9 六、 实验小结 实验的完成使我更加对单臂路由、DHCP、NAT 配置的熟练，对他的原理有更深化的理解，对交换机和路由器的配置更有信心。以后在配置此类配置实例时，信任自己可以很快的完成。
