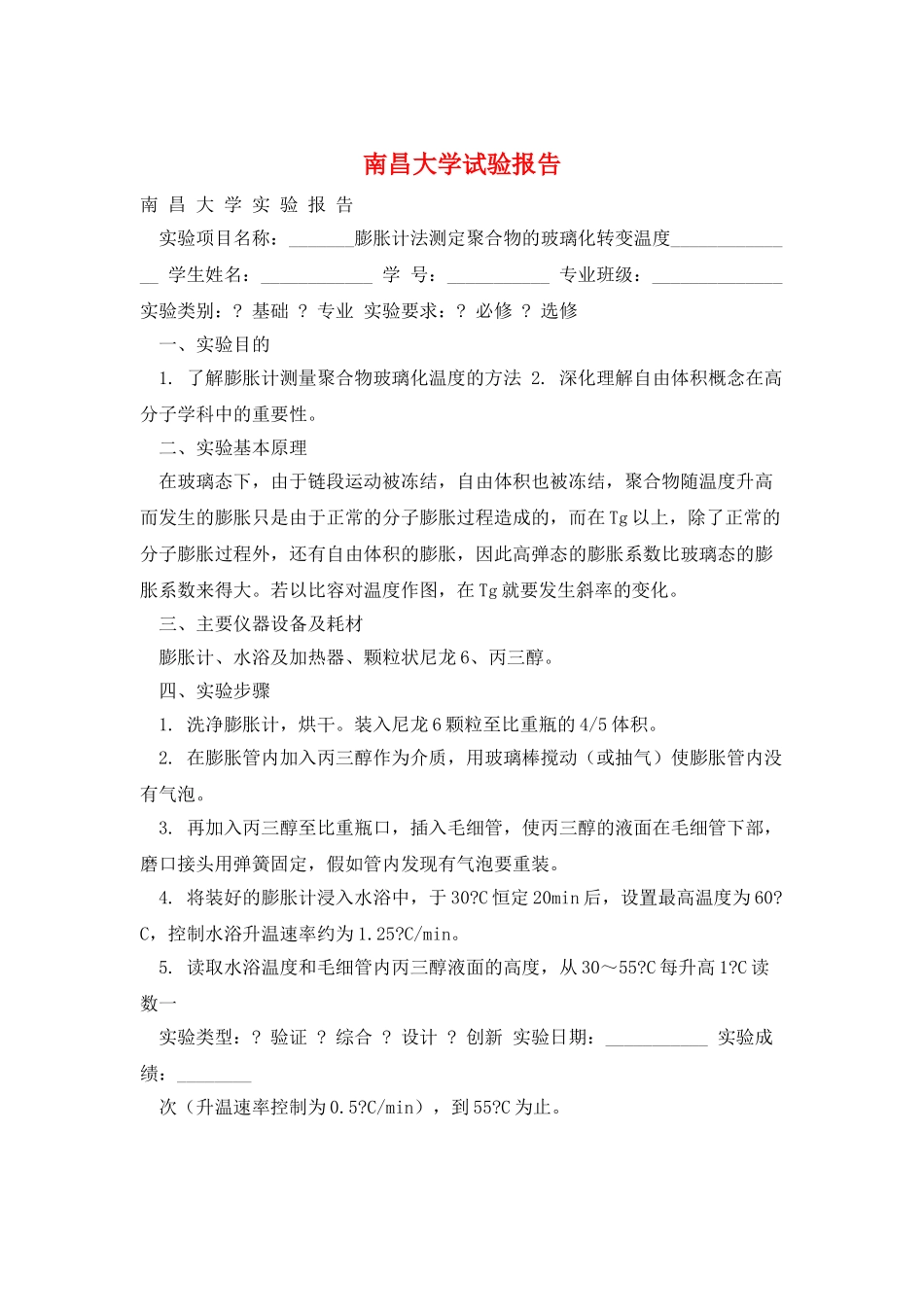

南昌大学试验报告南 昌 大 学 实 验 报 告 实验项目名称：_______膨胀计法测定聚合物的玻璃化转变温度______________ 学生姓名：____________ 学 号：___________ 专业班级：______________ 实验类别：
专业 实验要求：
选修 一、实验目的 1
了解膨胀计测量聚合物玻璃化温度的方法 2
深化理解自由体积概念在高分子学科中的重要性
二、实验基本原理 在玻璃态下，由于链段运动被冻结，自由体积也被冻结，聚合物随温度升高而发生的膨胀只是由于正常的分子膨胀过程造成的，而在 Tg 以上，除了正常的分子膨胀过程外，还有自由体积的膨胀，因此高弹态的膨胀系数比玻璃态的膨胀系数来得大
若以比容对温度作图，在 Tg 就要发生斜率的变化
三、主要仪器设备及耗材 膨胀计、水浴及加热器、颗粒状尼龙 6、丙三醇
四、实验步骤 1
洗净膨胀计，烘干
装入尼龙 6 颗粒至比重瓶的 4/5 体积
在膨胀管内加入丙三醇作为介质，用玻璃棒搅动（或抽气）使膨胀管内没有气泡
再加入丙三醇至比重瓶口，插入毛细管，使丙三醇的液面在毛细管下部，磨口接头用弹簧固定，假如管内发现有气泡要重装
将装好的膨胀计浸入水浴中，于 30
C 恒定 20min 后，设置最高温度为 60
C，控制水浴升温速率约为 1
读取水浴温度和毛细管内丙三醇液面的高度，从 30～55
C 每升高 1
C 读数一 实验类型：
创新 实验日期：___________ 实验成绩：________ 次（升温速率控制为 0
C/min），到 55

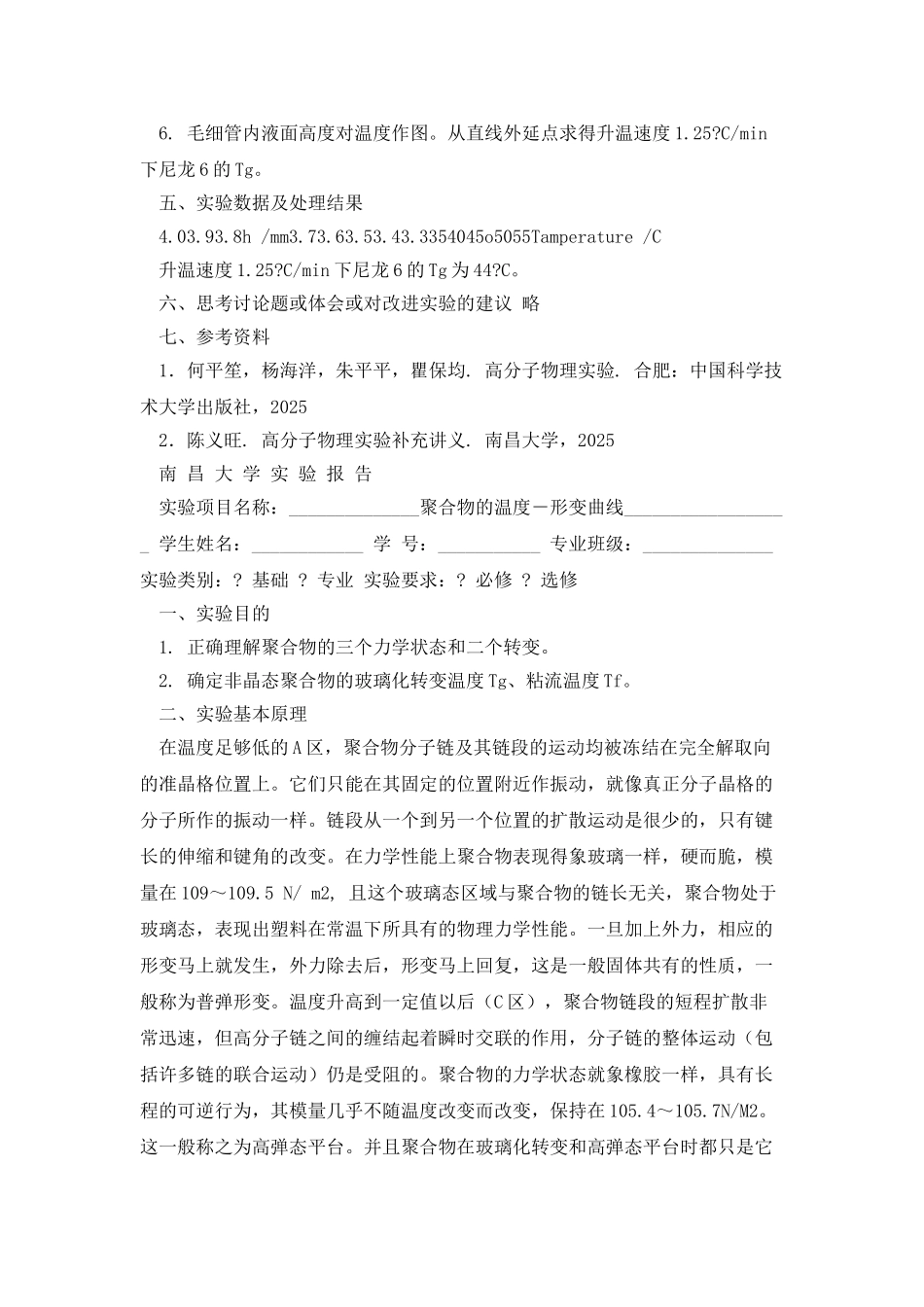

毛细管内液面高度对温度作图
从直线外延点求得升温速度 1
C/min下尼龙 6 的 Tg
五、实验数据及处理结果 4
