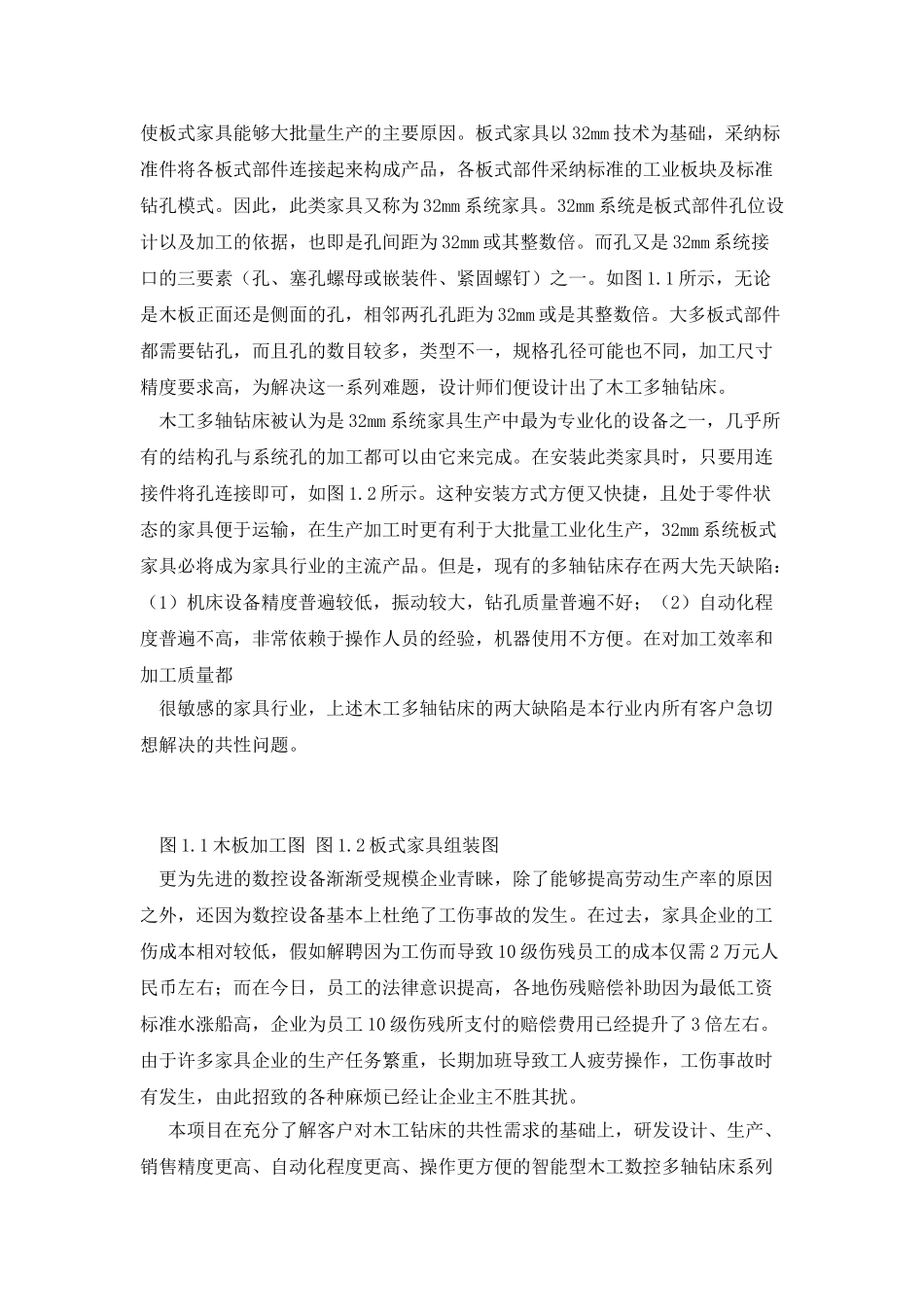

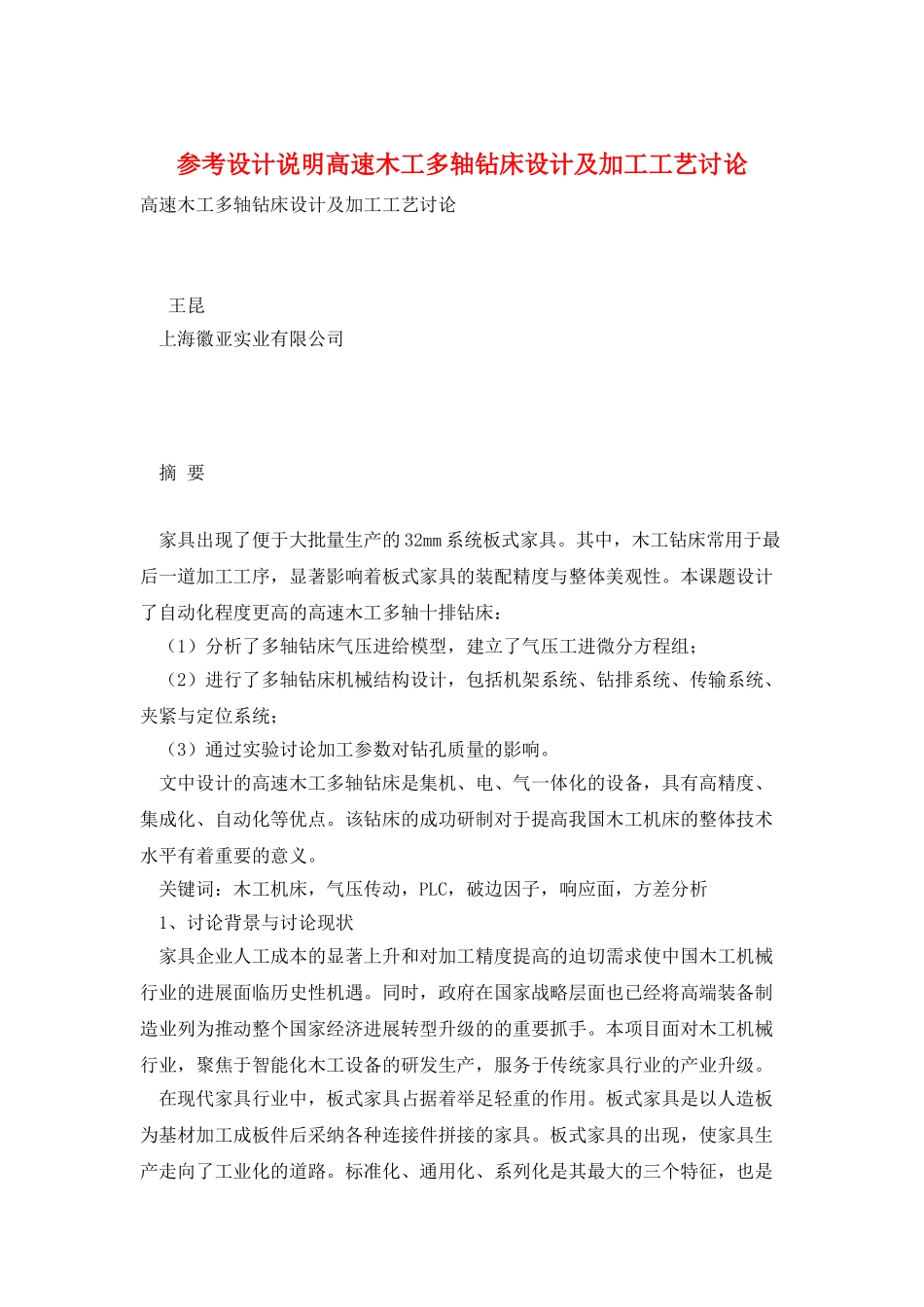

参考设计说明高速木工多轴钻床设计及加工工艺讨论高速木工多轴钻床设计及加工工艺讨论 王昆 上海徽亚实业有限公司 摘 要 家具出现了便于大批量生产的 32mm 系统板式家具。其中，木工钻床常用于最后一道加工工序，显著影响着板式家具的装配精度与整体美观性。本课题设计了自动化程度更高的高速木工多轴十排钻床： （1）分析了多轴钻床气压进给模型，建立了气压工进微分方程组； （2）进行了多轴钻床机械结构设计，包括机架系统、钻排系统、传输系统、夹紧与定位系统； （3）通过实验讨论加工参数对钻孔质量的影响。 文中设计的高速木工多轴钻床是集机、电、气一体化的设备，具有高精度、集成化、自动化等优点。该钻床的成功研制对于提高我国木工机床的整体技术水平有着重要的意义。 关键词：木工机床，气压传动，PLC，破边因子，响应面，方差分析 1、讨论背景与讨论现状 家具企业人工成本的显著上升和对加工精度提高的迫切需求使中国木工机械行业的进展面临历史性机遇。同时，政府在国家战略层面也已经将高端装备制造业列为推动整个国家经济进展转型升级的的重要抓手。本项目面对木工机械行业，聚焦于智能化木工设备的研发生产，服务于传统家具行业的产业升级。 在现代家具行业中，板式家具占据着举足轻重的作用。板式家具是以人造板为基材加工成板件后采纳各种连接件拼接的家具。板式家具的出现，使家具生产走向了工业化的道路。标准化、通用化、系列化是其最大的三个特征，也是使板式家具能够大批量生产的主要原因。板式家具以 32mm 技术为基础，采纳标准件将各板式部件连接起来构成产品，各板式部件采纳标准的工业板块及标准钻孔模式。因此，此类家具又称为 32mm 系统家具。32mm 系统是板式部件孔位设计以及加工的依据，也即是孔间距为 32mm 或其整数倍。而孔又是 32mm 系统接口的三要素（孔、塞孔螺母或嵌装件、紧固螺钉）之一。如图 1.1 所示，无论是木板正面还是侧面的孔，相邻两孔孔距为 32mm 或是其整数倍。大多板式部件都需要钻孔，而且孔的数目较多，类型不一，规格孔径可能也不同，加工尺寸精度要求高，为解决这一系列难题，设计师们便设计出了木工多轴钻床。 木工多轴钻床被认为是 32mm 系统家具生产中最为专业化的设备之一，几乎所有的结构孔与系统孔的加工都可以由它来完成。在安装此类家具时，只要用连接件将孔连接即可，如图 1.2 所示。这种安装方式方便又快捷，且处于零件状态的家具便于运输，在...
