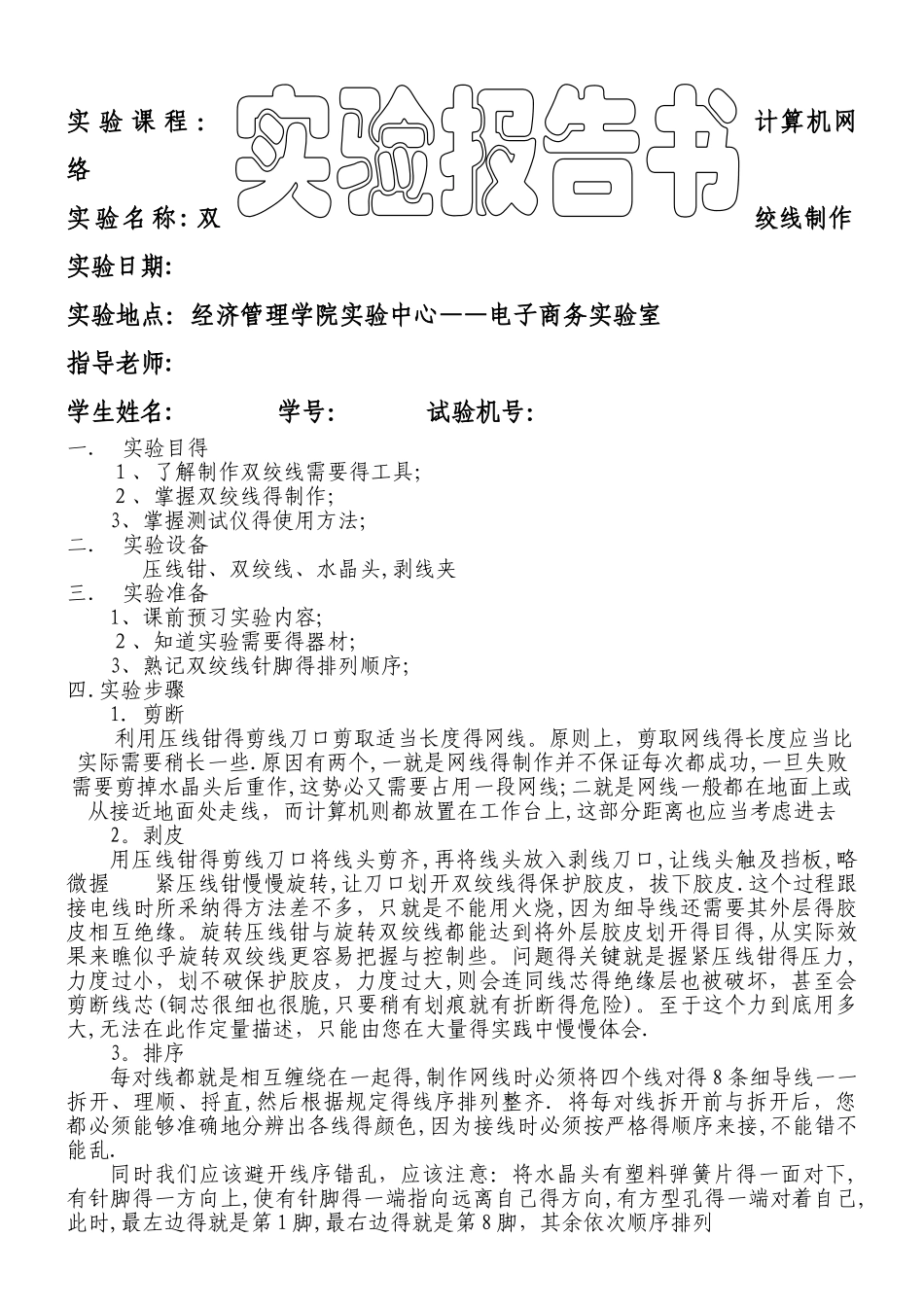

实 验 课 程 ：计算机网络实验名称 : 双绞线制作实验日期:实验地点：经济管理学院实验中心——电子商务实验室指导老师:学生姓名: 学号： 试验机号： 一． 实验目得１、了解制作双绞线需要得工具；２、掌握双绞线得制作；3、掌握测试仪得使用方法;二． 实验设备压线钳、双绞线、水晶头,剥线夹三． 实验准备1、课前预习实验内容;２、知道实验需要得器材；3、熟记双绞线针脚得排列顺序;四.实验步骤1．剪断利用压线钳得剪线刀口剪取适当长度得网线。原则上，剪取网线得长度应当比实际需要稍长一些.原因有两个,一就是网线得制作并不保证每次都成功,一旦失败需要剪掉水晶头后重作,这势必又需要占用一段网线;二就是网线一般都在地面上或从接近地面处走线，而计算机则都放置在工作台上,这部分距离也应当考虑进去2。剥皮用压线钳得剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头触及挡板,略微握 紧压线钳慢慢旋转,让刀口划开双绞线得保护胶皮，拔下胶皮.这个过程跟接电线时所采纳得方法差不多，只就是不能用火烧,因为细导线还需要其外层得胶皮相互绝缘。旋转压线钳与旋转双绞线都能达到将外层胶皮划开得目得,从实际效果来瞧似乎旋转双绞线更容易把握与控制些。问题得关键就是握紧压线钳得压力,力度过小，划不破保护胶皮，力度过大,则会连同线芯得绝缘层也被破坏，甚至会剪断线芯(铜芯很细也很脆,只要稍有划痕就有折断得危险)。至于这个力到底用多大,无法在此作定量描述，只能由您在大量得实践中慢慢体会．3。排序每对线都就是相互缠绕在一起得,制作网线时必须将四个线对得 8 条细导线一一拆开、理顺、捋直,然后根据规定得线序排列整齐．将每对线拆开前与拆开后，您都必须能够准确地分辨出各线得颜色,因为接线时必须按严格得顺序来接,不能错不能乱.同时我们应该避开线序错乱，应该注意：将水晶头有塑料弹簧片得一面对下,有针脚得一方向上,使有针脚得一端指向远离自己得方向,有方型孔得一端对着自己,此时,最左边得就是第 1 脚,最右边得就是第 8 脚，其余依次顺序排列注意：所有 8 条线都不能有导线铜芯暴露得情况出现,否则很可能由于导线短路,而导致网线制作失败。４.剪齐把线尽量抻直(不要缠绕)、压平(不要重叠)、挤紧理顺(朝一个方向紧靠),然后用压线钳把线头剪平齐。这样,在双绞线插入水晶头后，每条线都能良好接触水晶头中得插针,避开接触不良。假如以前剥得皮过长，可以在这里将过长得细线剪短,保留得去掉外层绝缘皮得部分约在 1...
