双闭环不可逆直流调速系统设计

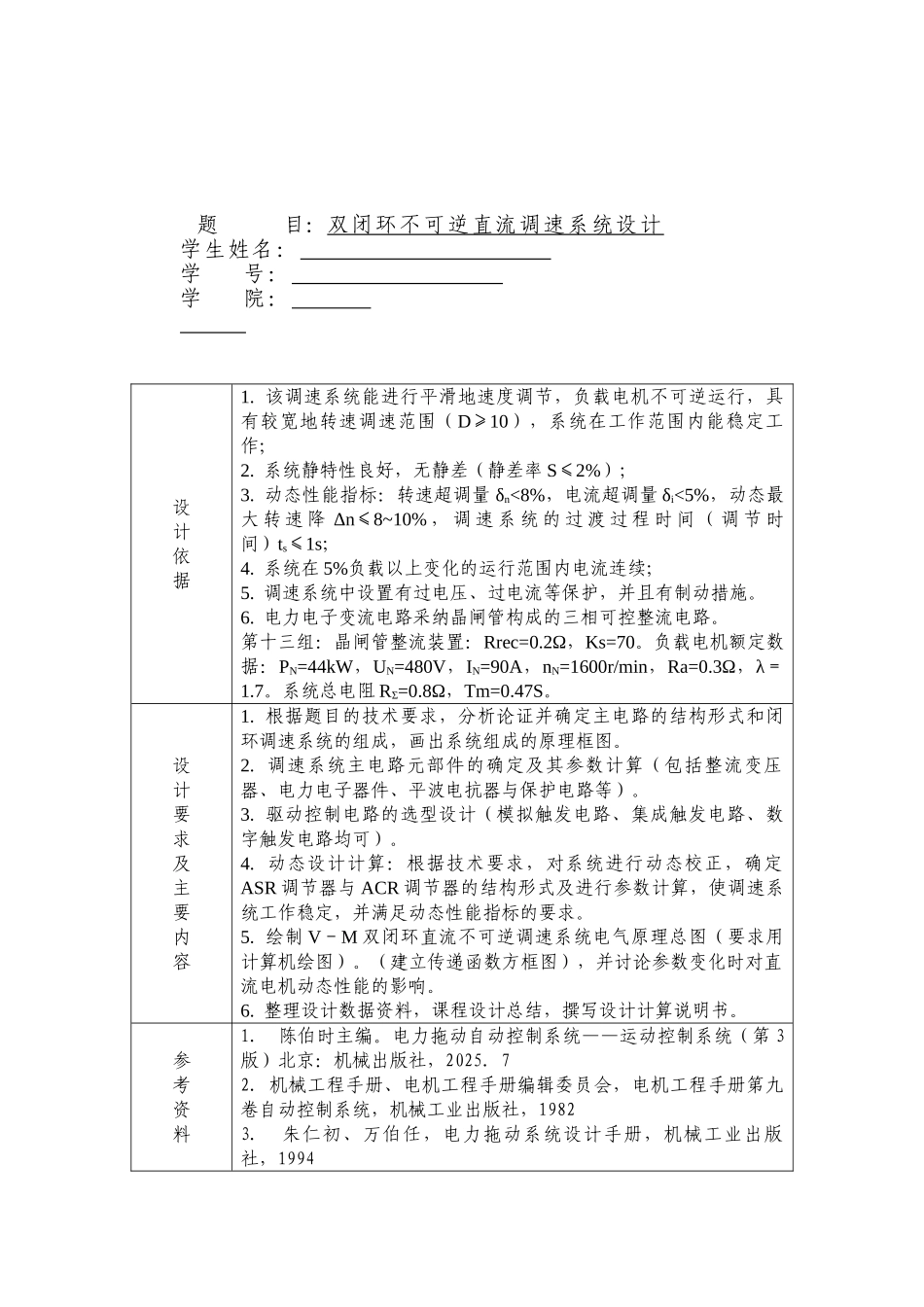

双闭环不可逆直流调速系统设计_第1页
1/23

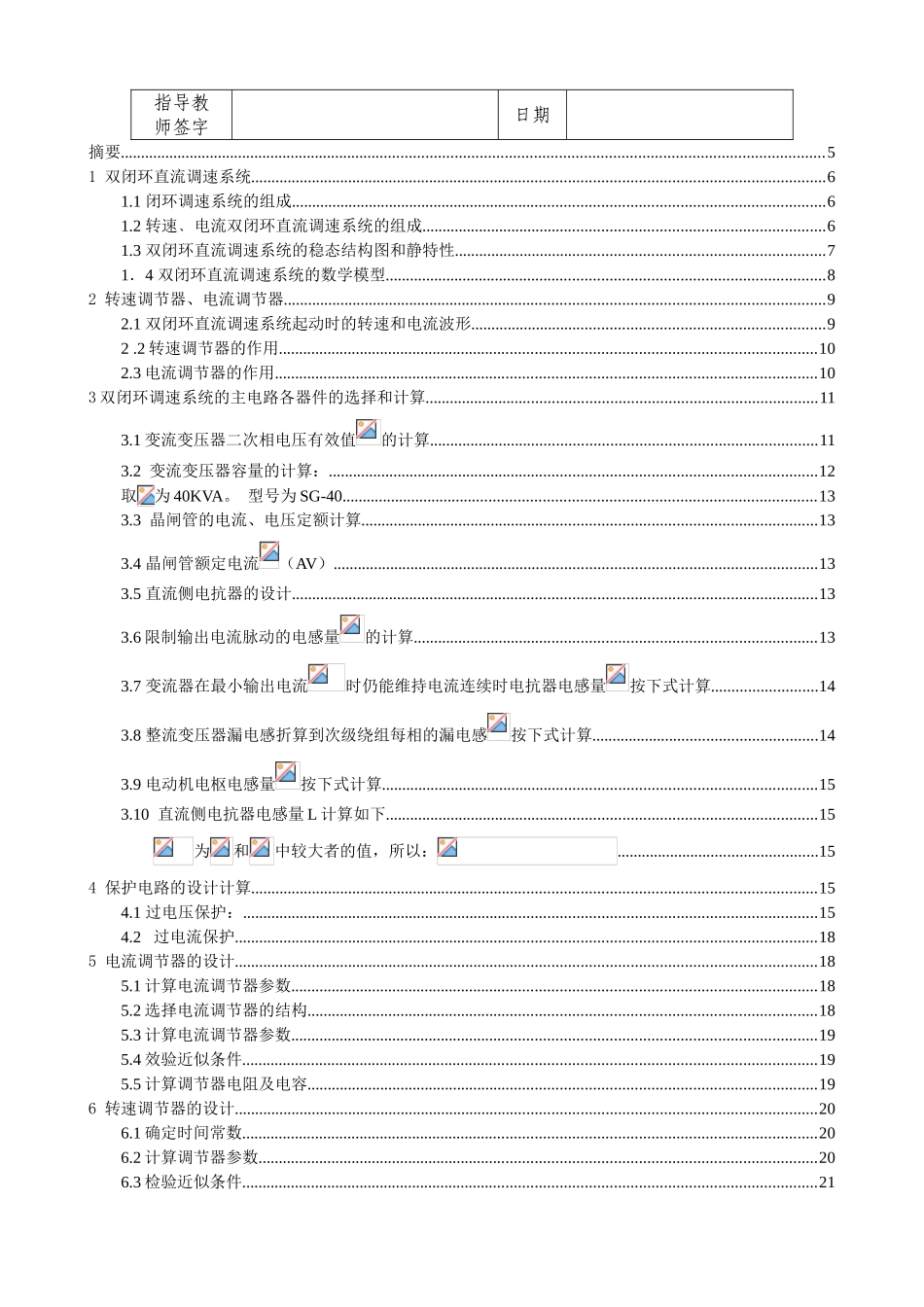

双闭环不可逆直流调速系统设计_第2页
2/23

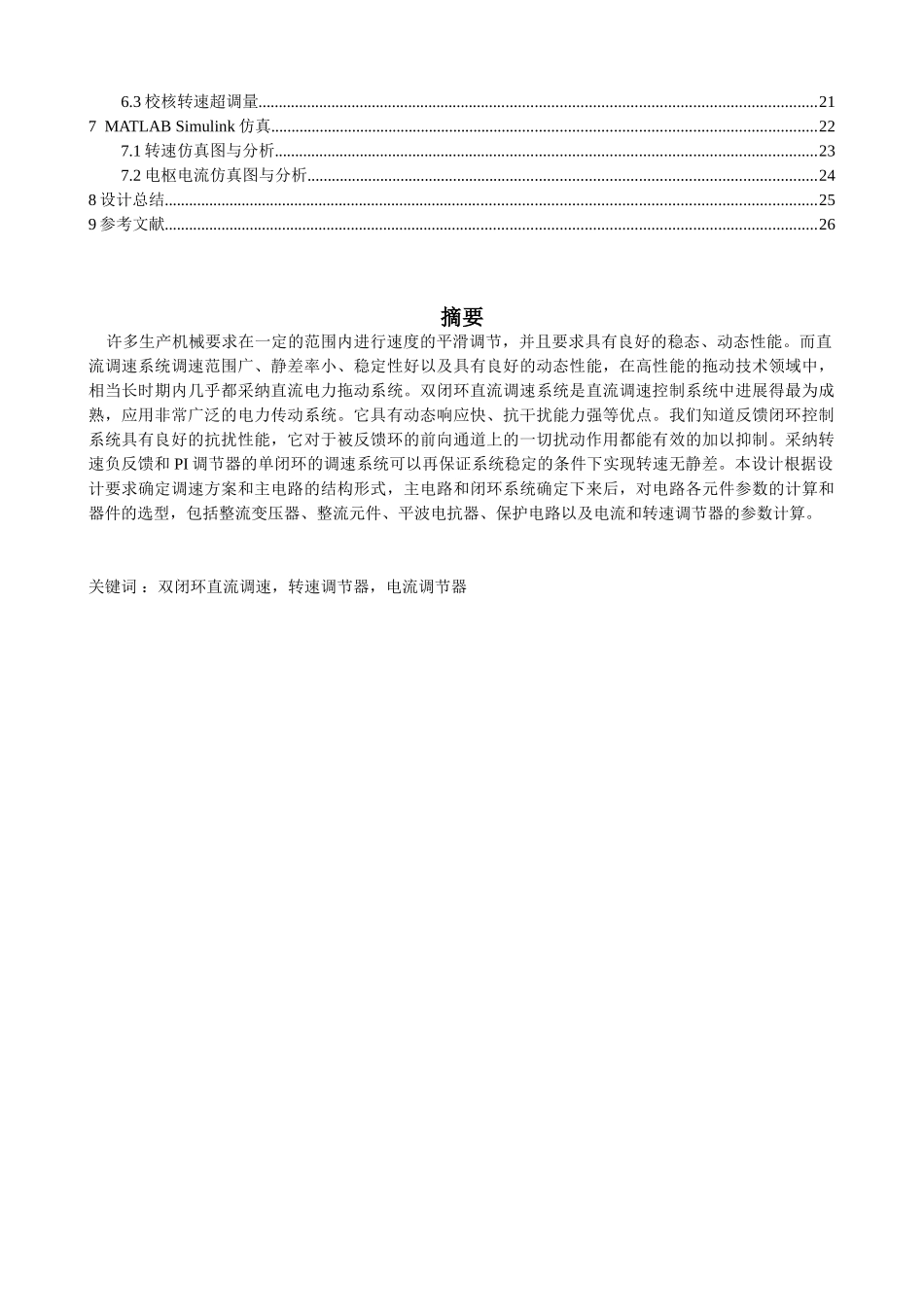

双闭环不可逆直流调速系统设计_第3页
3/23
题 目:双闭环不可逆直流调速系统设计学生姓名: 学 号: 学 院: 设计依据1. 该调速系统能进行平滑地速度调节,负载电机不可逆运行,具有较宽地转速调速范围(D≥10),系统在工作范围内能稳定工作;2. 系统静特性良好,无静差(静差率 S≤2%);3. 动态性能指标:转速超调量 δn<8%,电流超调量 δi<5%,动态最大 转 速 降 Δn≤8~10% , 调 速 系 统 的 过 渡 过 程 时 间 ( 调 节 时间)ts≤1s;4. 系统在 5%负载以上变化的运行范围内电流连续;5. 调速系统中设置有过电压、过电流等保护,并且有制动措施。6. 电力电子变流电路采纳晶闸管构成的三相可控整流电路。第十三组:晶闸管整流装置:Rrec=0.2Ω,Ks=70。负载电机额定数据:PN=44kW,UN=480V,IN=90A,nN=1600r/min,Ra=0.3Ω,λ=1.7。系统总电阻 RΣ=0.8Ω,Tm=0.47S。设计要求及主要内容1. 根据题目的技术要求,分析论证并确定主电路的结构形式和闭环调速系统的组成,画出系统组成的原理框图。2. 调速系统主电路元部件的确定及其参数计算(包括整流变压器、电力电子器件、平波电抗器与保护电路等)。3. 驱动控制电路的选型设计(模拟触发电路、集成触发电路、数字触发电路均可)。4. 动态设计计算:根据技术要求,对系统进行动态校正,确定ASR 调节器与 ACR 调节器的结构形式及进行参数计算,使调速系统工作稳定,并满足动态性能指标的要求。5. 绘制 V-M 双闭环直流不可逆调速系统电气原理总图(要求用计算机绘图)。(建立传递函数方框图),并讨论参数变化时对直流电机动态性能的影响。6. 整理设计数据资料,课程设计总结,撰写设计计算说明书。参考资料1. 陈伯时主编。电力拖动自动控制系统——运动控制系统(第 3版)北京:机械出版社,2025. 72. 机械工程手册、电机工程手册编辑委员会,电机工程手册第九卷自动控制系统,机械工业出版社,19823. 朱仁初、万伯任,电力拖动系统设计手册,机械工业出版社,1994指导教师签字日期摘要...........................................................................................................................................................................51 双闭环直流调速系统............................................................................................................................................61.1 闭环调速系统的组成.......
