受控源的研究实验报告

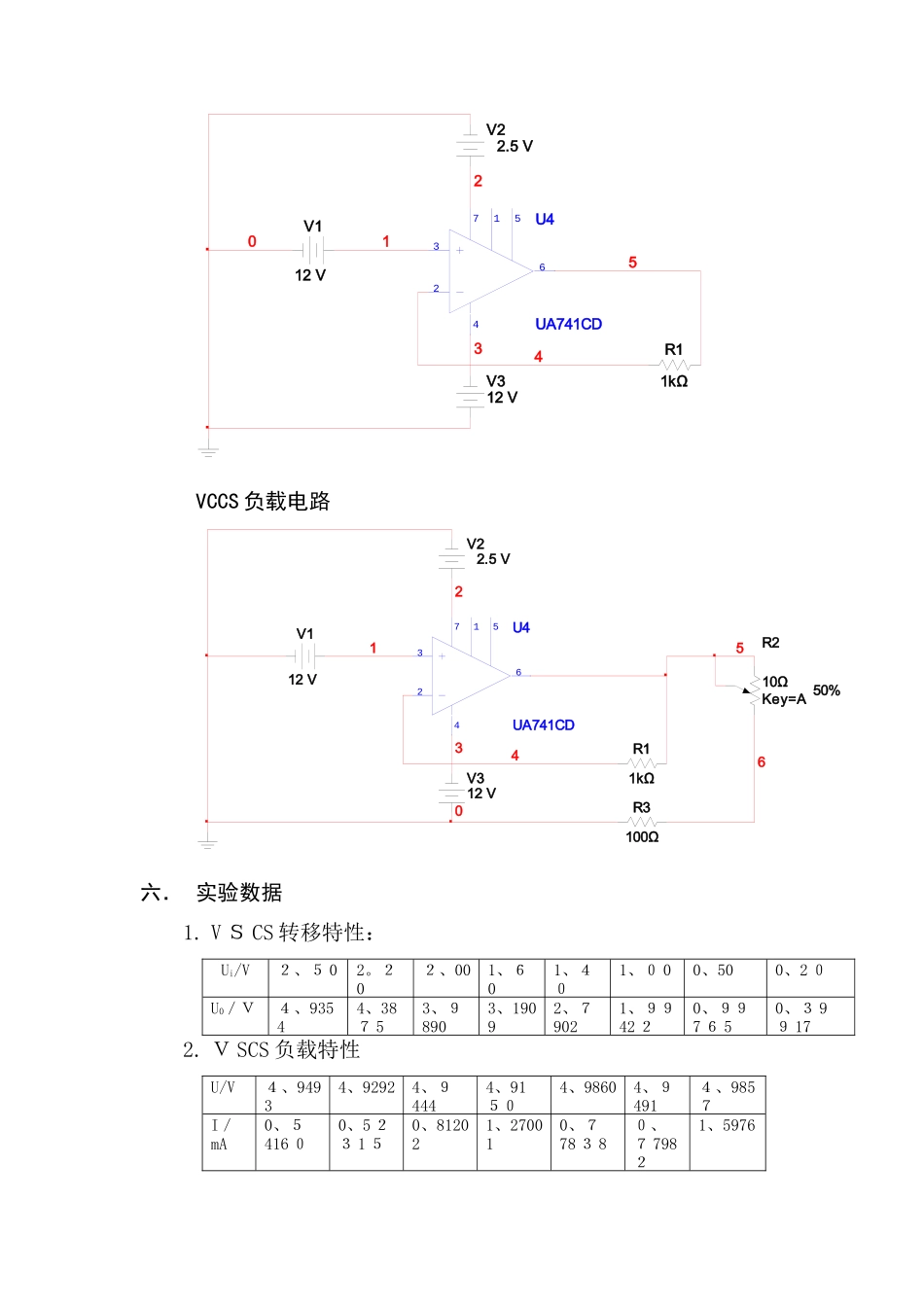

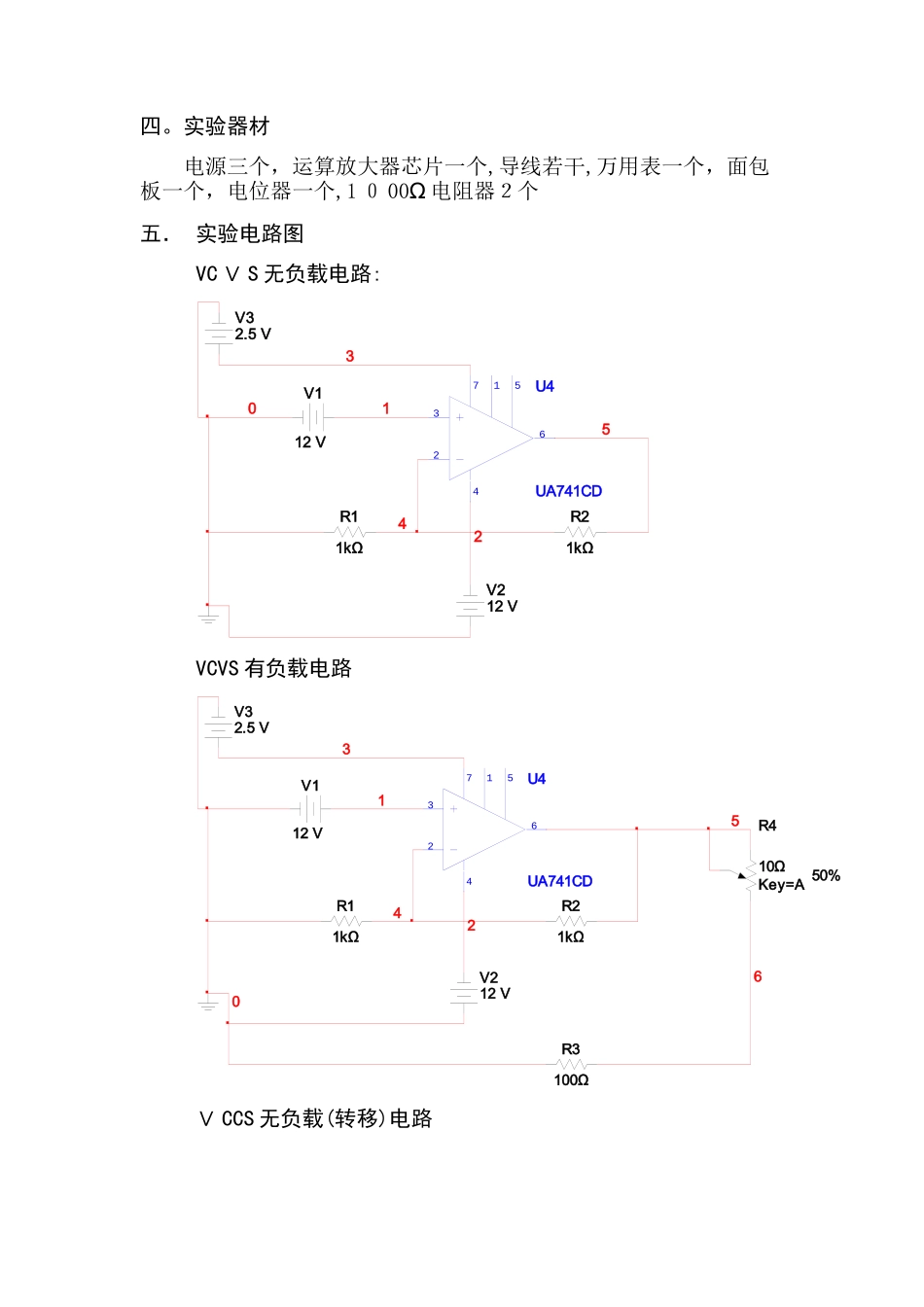

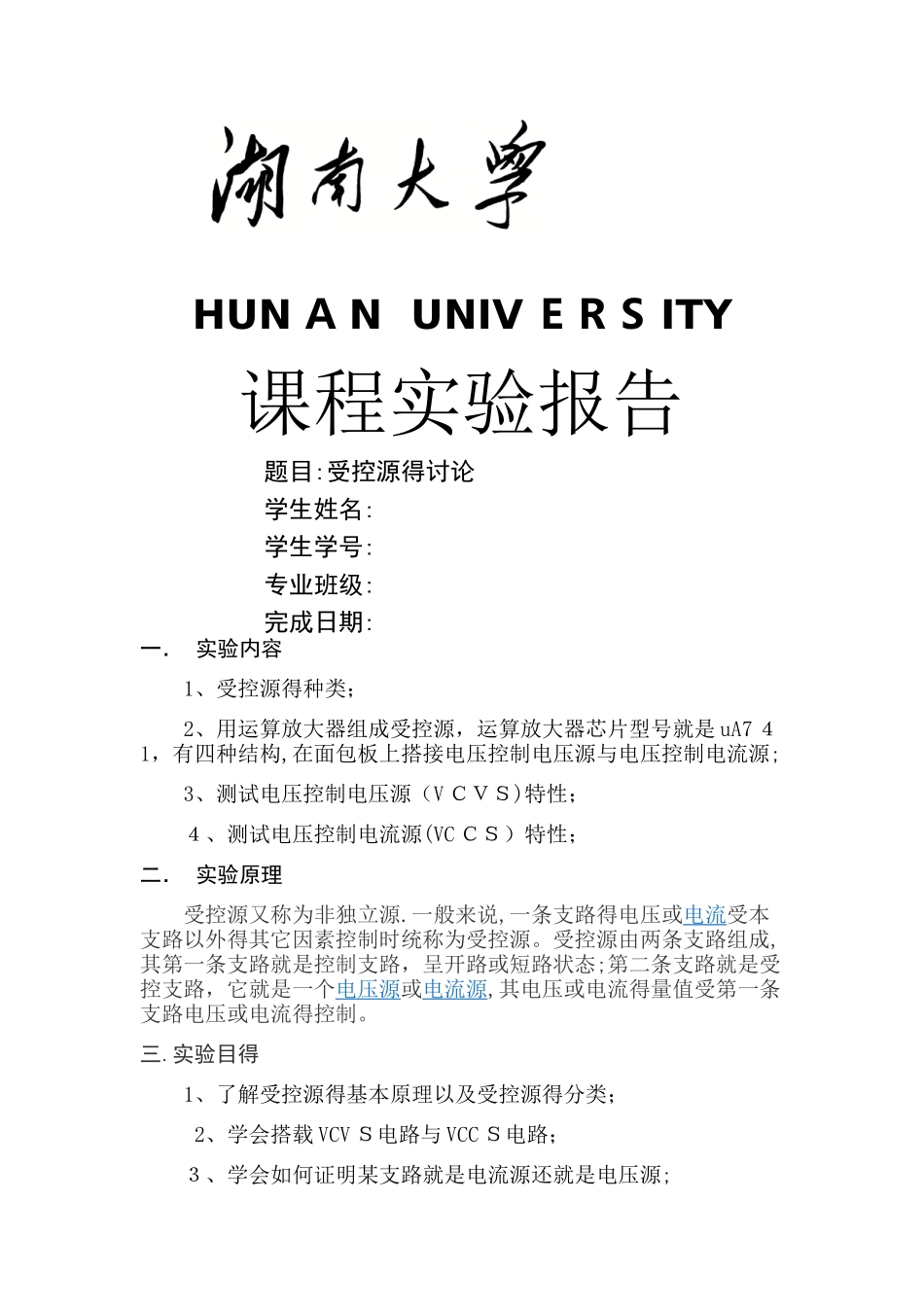

HUN Ａ N UNIV ＥＲＳ ITY课程实验报告题目:受控源得讨论学生姓名: 学生学号:专业班级:完成日期: 一． 实验内容1、受控源得种类；2、用运算放大器组成受控源，运算放大器芯片型号就是 uA7 ４1，有四种结构,在面包板上搭接电压控制电压源与电压控制电流源;3、测试电压控制电压源（V ＣＶＳ)特性；４、测试电压控制电流源(VC ＣＳ）特性；二． 实验原理受控源又称为非独立源.一般来说,一条支路得电压或电流受本支路以外得其它因素控制时统称为受控源。受控源由两条支路组成,其第一条支路就是控制支路，呈开路或短路状态;第二条支路就是受控支路，它就是一个电压源或电流源,其电压或电流得量值受第一条支路电压或电流得控制。三.实验目得1、了解受控源得基本原理以及受控源得分类； 2、学会搭载 VCV Ｓ电路与 VCC Ｓ电路；３、学会如何证明某支路就是电流源还就是电压源;四。实验器材 电源三个，运算放大器芯片一个,导线若干,万用表一个，面包板一个，电位器一个,1 ０ 00Ω 电阻器２个五． 实验电路图VC Ｖ S 无负载电路:U4UA741CD3247651V112 V V212 V V32.5 V 123R11kΩ0R21kΩ45VCVS 有负载电路U4UA741CD3247651V112 V V212 V V32.5 V 123R11kΩR21kΩ4R3100ΩR410ΩKey=A 50%065Ｖ CCS 无负载(转移)电路U4UA741CD3247651V112 V V22.5 V R11kΩ12V312 V 3045VCCS 负载电路U4UA741CD3247651V112 V V22.5 V R11kΩ12V312 V 34R210ΩKey=A 50%R3100Ω065六． 实验数据1. V Ｓ CS 转移特性：Ui/V２、５ 02。２0２、001、６01、４０1、０ 00、500、2 ０U0／Ｖ４、93544、38７ 53、９8903、19092、７9021、９９42 ２0、９９7 ６ 50、３ 9９ 172. Ｖ SCS 负载特性U/V４、94934、92924、９4444、91５０4、98604、９491４、985７I／mA0、５416 ０0、5 ２３ 1 ５0、812021、270010、７78 ３ 8０、７ 798２1、59763. VCC Ｓ转移特性U/Vﻩ０、1０0、２０0、3０0、400、5０I/mA 0、１１１ 340、210290、3090 ４0、40977０、5 ２ 0974. V Ｃ CS 负载特性I／mA0、149370、１ 492５0、１ 49280、１ 49230、１ 4 ９２１七． 数据分析与实验结论1、 电压控制电压源（VCV Ｓ)转移电压比: 由运算放大器得特性可知，运算放大器输出电压 U0与输入电压Ｕ 1直接得关系满足:U0/U1=μ,其中 μ=1+R ２/R1；由实验数据可得出 μ 约等于 2,所以实验结论与实验原理...
