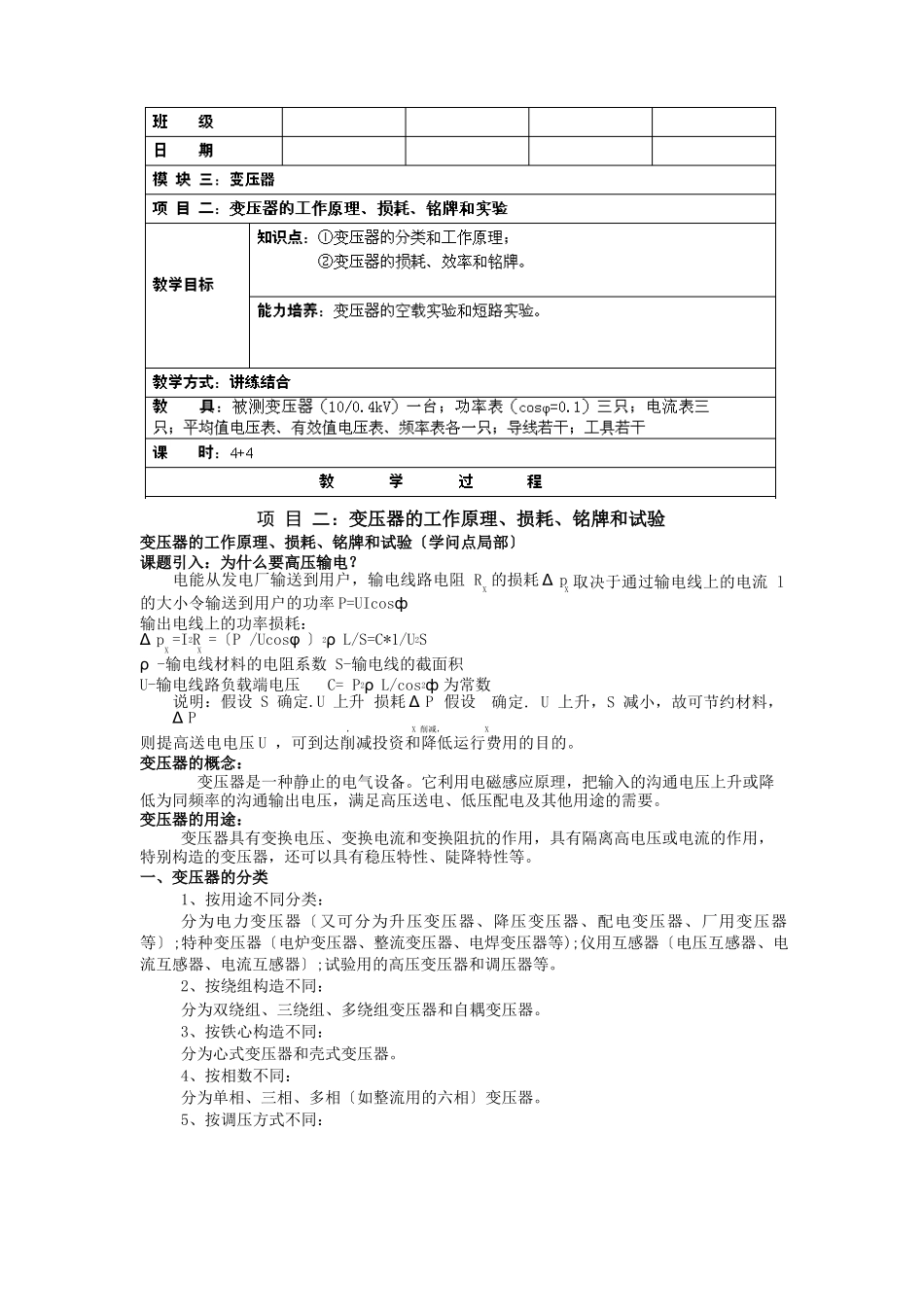

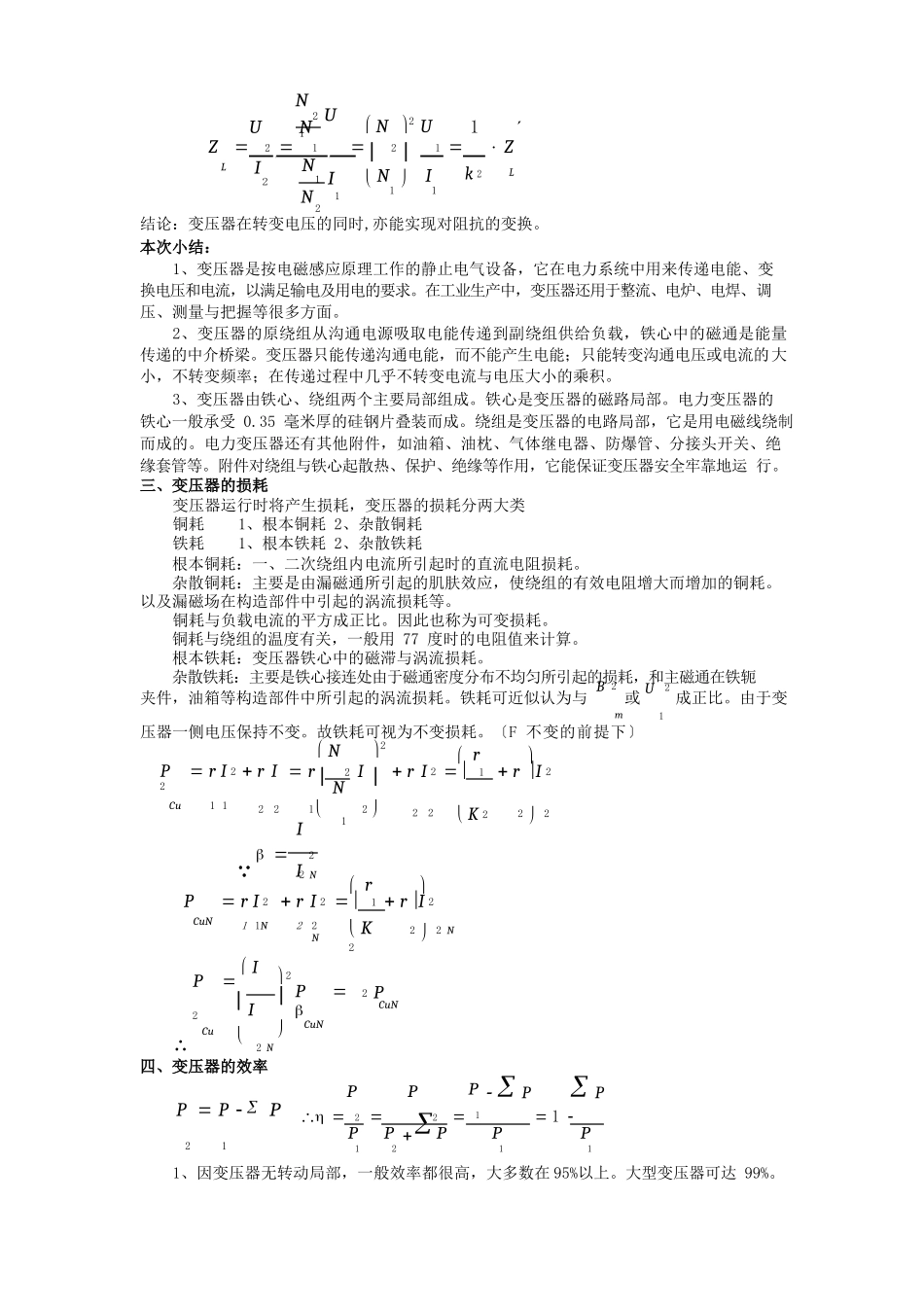

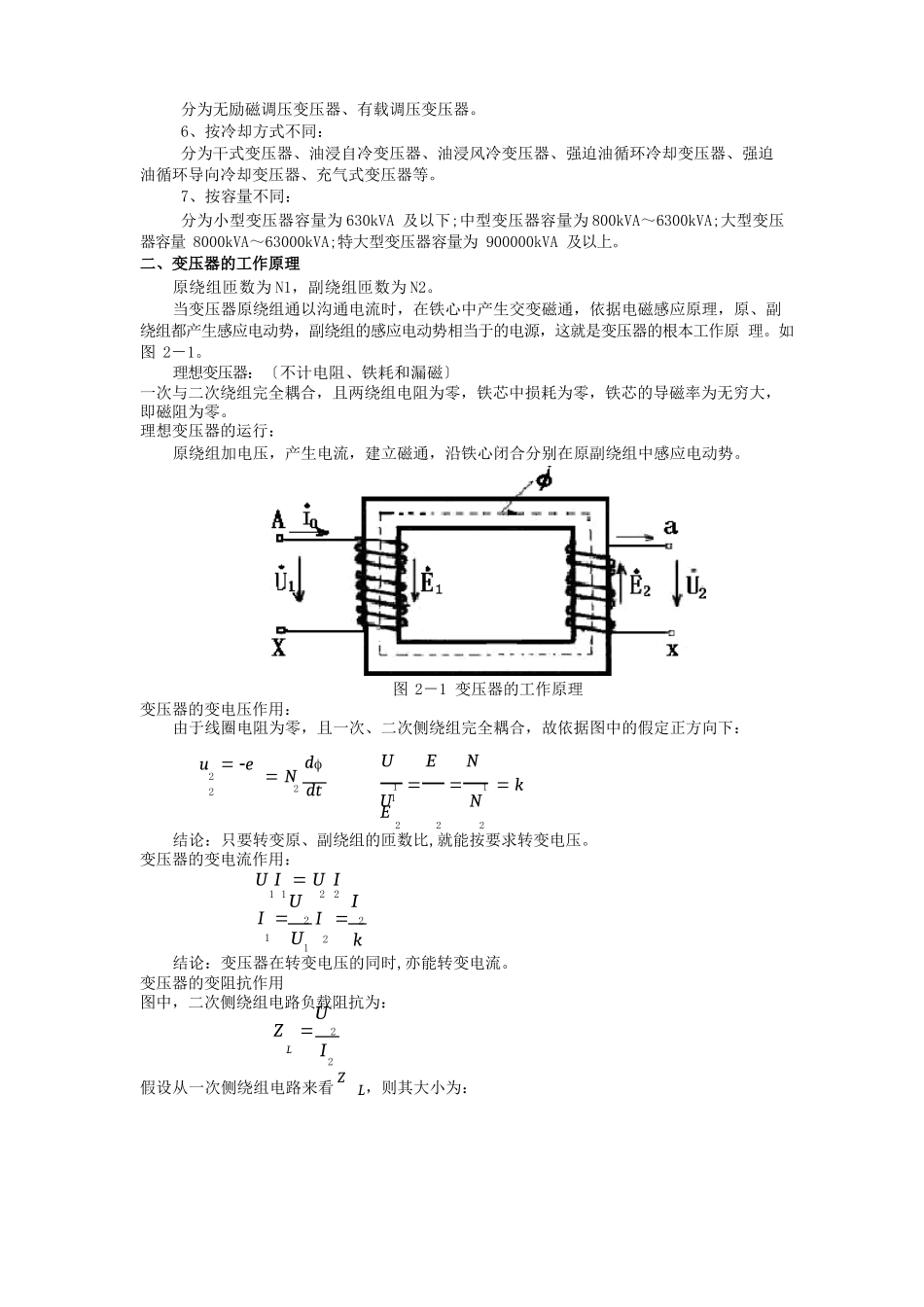

项 目 二：变压器的工作原理、损耗、铭牌和试验变压器的工作原理、损耗、铭牌和试验〔学问点局部〕 课题引入：为什么要高压输电？电能从发电厂输送到用户，输电线路电阻 RX 的损耗 Δ pX 取决于通过输电线上的电流 l的大小令输送到用户的功率 P=UIcosф输出电线上的功率损耗：Δ p =I2R =〔P /Ucosφ 〕2ρ L/S=C*1/U2SXXρ -输电线材料的电阻系数 S-输电线的截面积U-输电线路负载端电压C= P2ρ L/cos2ф 为常数说明：假设 S 确定.U 上升 损耗 Δ P 假设Δ P确定. U 上升，S 减小，故可节约材料，，X 削减，X则提高送电电压 U ，可到达削减投资和降低运行费用的目的。变压器的概念：变压器是一种静止的电气设备。它利用电磁感应原理，把输入的沟通电压上升或降低为同频率的沟通输出电压，满足高压送电、低压配电及其他用途的需要。变压器的用途：变压器具有变换电压、变换电流和变换阻抗的作用，具有隔离高电压或电流的作用， 特别构造的变压器，还可以具有稳压特性、陡降特性等。一、变压器的分类1、按用途不同分类：分为电力变压器〔又可分为升压变压器、降压变压器、配电变压器、厂用变压器等〕;特种变压器〔电炉变压器、整流变压器、电焊变压器等);仪用互感器〔电压互感器、电流互感器、电流互感器〕;试验用的高压变压器和调压器等。2、按绕组构造不同：分为双绕组、三绕组、多绕组变压器和自耦变压器。3、按铁心构造不同：分为心式变压器和壳式变压器。4、按相数不同：分为单相、三相、多相〔如整流用的六相〕变压器。5、按调压方式不同：分为无励磁调压变压器、有载调压变压器。6、按冷却方式不同：分为干式变压器、油浸自冷变压器、油浸风冷变压器、强迫油循环冷却变压器、强迫油循环导向冷却变压器、充气式变压器等。7、按容量不同：分为小型变压器容量为 630kVA 及以下;中型变压器容量为 800kVA～6300kVA;大型变压器容量 8000kVA～63000kVA;特大型变压器容量为 900000kVA 及以上。二、变压器的工作原理原绕组匝数为 N1，副绕组匝数为 N2。当变压器原绕组通以沟通电流时，在铁心中产生交变磁通，依据电磁感应原理，原、副绕组都产生感应电动势，副绕组的感应电动势相当于的电源，这就是变压器的根本工作原 理。如图 2－1。理想变压器：〔不计电阻、铁耗和漏磁〕一次与二次绕组完全耦合，且两绕组电阻为零，铁芯中损耗为零，铁芯的导磁率为无穷大， 即磁阻为零。理想变压器的运行：原绕组加...
