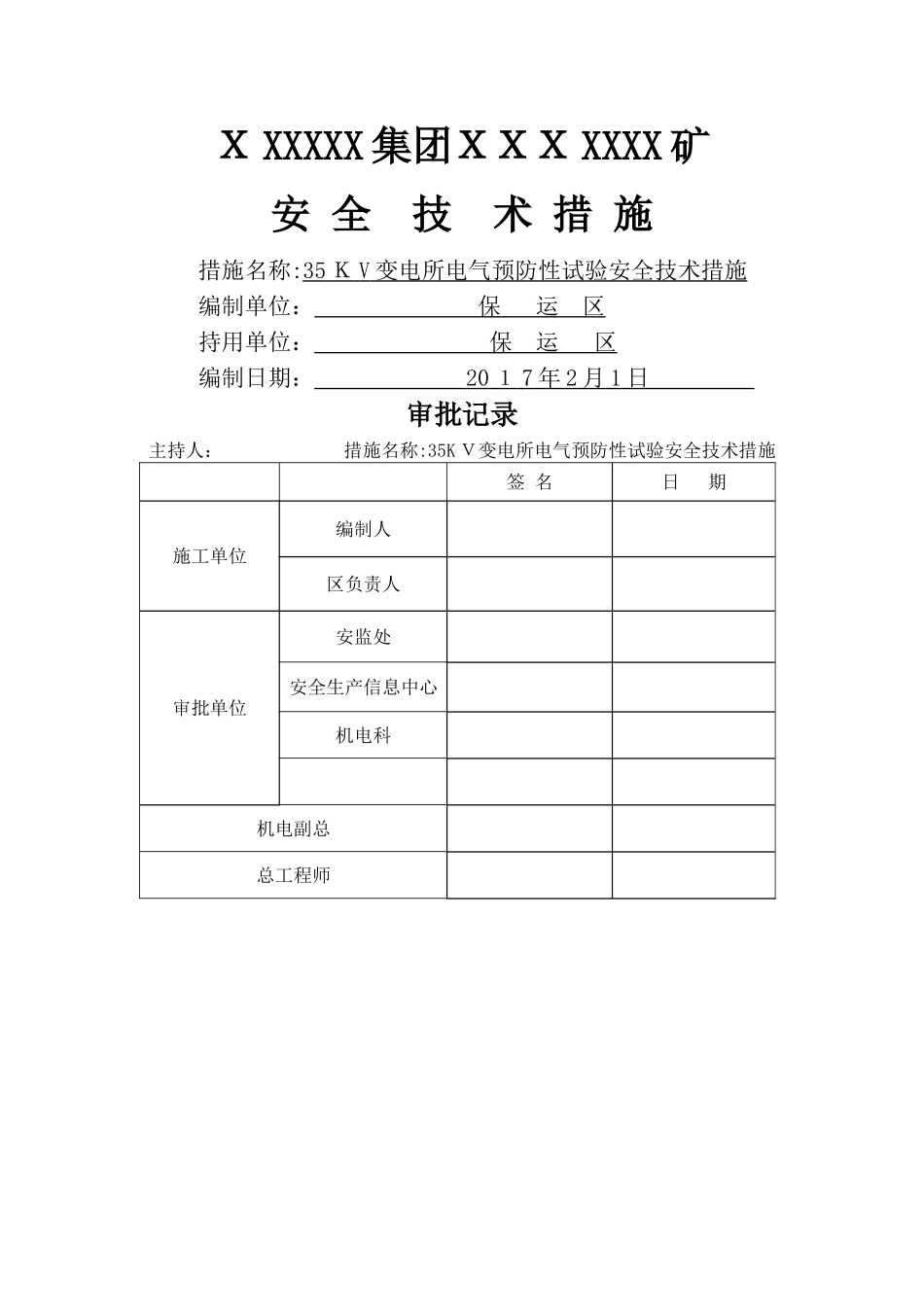

Ｘ XXXXX 集团ＸＸＸ XXXX 矿安 全 技 术 措 施措施名称:35 Ｋ V 变电所电气预防性试验安全技术措施 编制单位： 保 运 区 持用单位： 保 运 区 编制日期： 20 １ 7 年 2 月 1 日 审批记录主持人： 措施名称:35K Ｖ变电所电气预防性试验安全技术措施签 名日 期施工单位编制人区负责人 审批单位安监处安全生产信息中心机电科机电副总总工程师审批意见 3 ５ KV 变电所电气预防性试验安全技术措施一、概况:据《煤矿安全规程》第 4 ３ 5、4 ３ 6、437 条得规定及《煤矿电气试验规程》得要求,每年春季需要对矿井主要供电设备与电缆做预防性试验，以确保供电安全。根据集团公司电气试验室得统一要求,计划规定于 xx ｘ年ｘ月，对３ 5K Ｖ变电所供电设备及电缆线路做预防性电气试验。本次试验工作由集团公司电气试验室负责，机电科与保运区积极配合试验。为确保本次工作得安全顺利进行,特制定本措施。二、施工组织:1、试验负责人:集团公司电气试验室2、配合施工负责人：x ｘｘ 安全负责人：ｘｘ x3、配合试验人员:xx ｘ x三、试验准备工作1、所有参加试验人员必须提前到施工试验现场,熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。2、试验前,由保运区负责人将高压柜检查一遍,确保各柜断路器分合动作准确无误，指示准确,并将各柜得完好整定值与实际整定值校对一遍，确保整定无误。 3、由集团公司实验室负责试验得安排工作，保运区负责开关柜得停送电,电气工作票得签发及执行工作。试验前,将所用得两票全部准备好。４、根据集团电气试验室负责人得要求,将试验用仪器全部接通电源。三、试验步骤目前由 3 ５ KV 3174Ⅱ 回路带全矿负荷运行, 35KV 3181Ⅰ回路热备用,先对Ⅰ回路回路 35 Ｋ V 电气设备进行预防性试。(一）318 １Ⅰ 回路 35 Ｋ V 电气设备预防性试验步骤:１、细阅电气工作票，填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器运行状态4、监护人唱票，操作人复诵。5、停１＃主变６ K Ｖ出线盘真空断路器并将断路器退至检修位置。6、停１＃主变３ 5K Ｖ断路器，并将断路器退至检修位；1#变压器停运，停Ⅰ路电压互感器隔离开关。7、对１＃主变 6KV 出线盘验电,放电,挂三相短路接地线,挂停电牌。8、停 6K Ｖ联络开关柜，停 6KV I 段得所有开关柜断路器，并将断路器退至检修位置,分别验电,放电,挂合上接地刀闸,挂停电牌.9、停 I...
