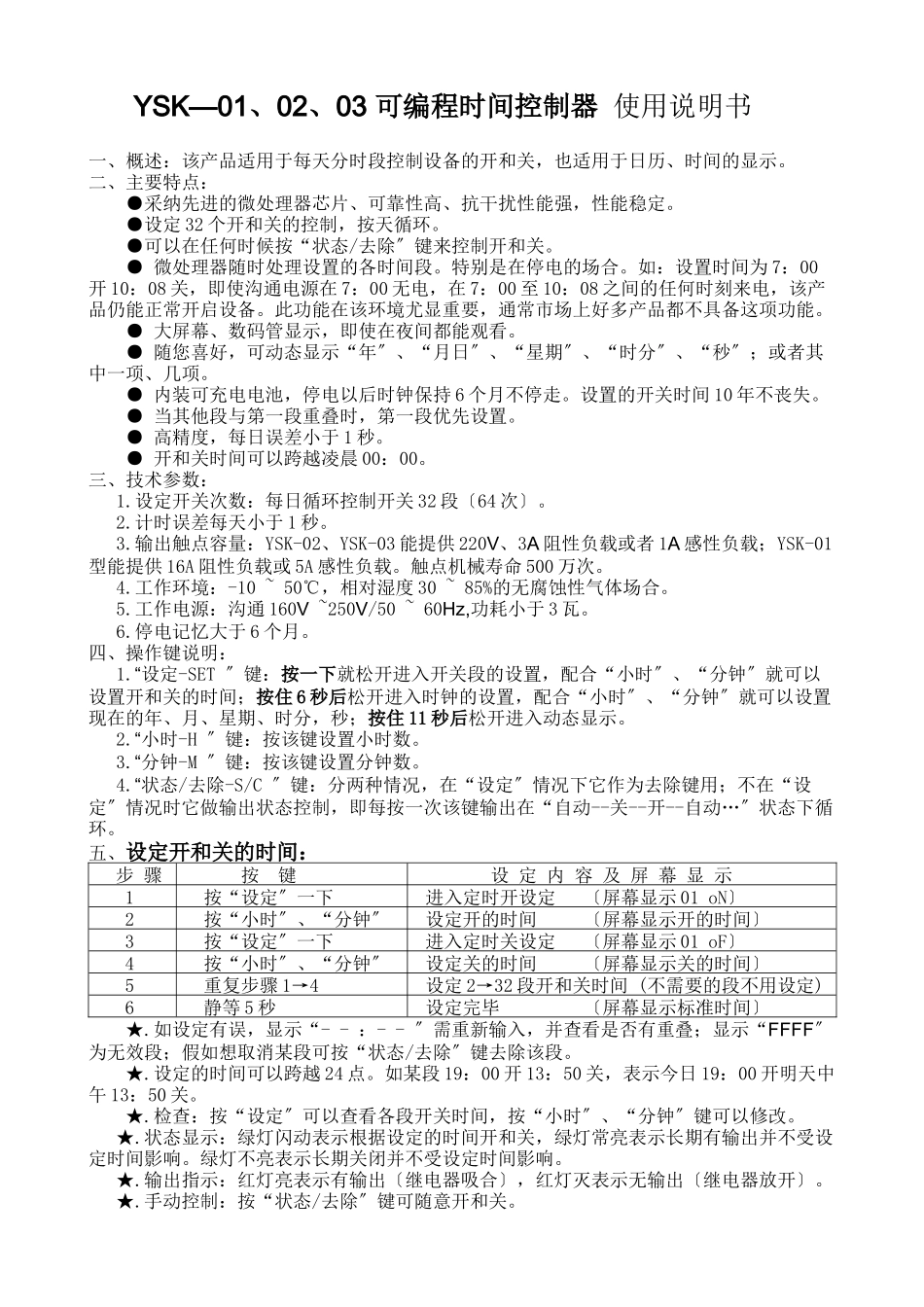

YSK—01、02、03 可编程时间控制器 使用说明书一、概述：该产品适用于每天分时段控制设备的开和关，也适用于日历、时间的显示。二、主要特点： ●采纳先进的微处理器芯片、可靠性高、抗干扰性能强，性能稳定。 ●设定 32 个开和关的控制，按天循环。 ●可以在任何时候按“状态/去除〞键来控制开和关。 ● 微处理器随时处理设置的各时间段。特别是在停电的场合。如：设置时间为 7：00开 10：08 关，即使沟通电源在 7：00 无电，在 7：00 至 10：08 之间的任何时刻来电，该产品仍能正常开启设备。此功能在该环境尤显重要，通常市场上好多产品都不具备这项功能。 ● 大屏幕、数码管显示，即使在夜间都能观看。 ● 随您喜好，可动态显示“年〞、“月日〞、“星期〞、“时分〞、“秒〞；或者其中一项、几项。 ● 内装可充电电池，停电以后时钟保持 6 个月不停走。设置的开关时间 10 年不丧失。 ● 当其他段与第一段重叠时，第一段优先设置。 ● 高精度，每日误差小于 1 秒。 ● 开和关时间可以跨越凌晨 00：00。三、技术参数： 1.设定开关次数：每日循环控制开关 32 段〔64 次〕。 2.计时误差每天小于 1 秒。 3.输出触点容量：YSK-02、YSK-03 能提供 220V、3A 阻性负载或者 1A 感性负载；YSK-01型能提供 16A 阻性负载或 5A 感性负载。触点机械寿命 500 万次。 4.工作环境：-10 ~ 50℃，相对湿度 30 ~ 85%的无腐蚀性气体场合。 5.工作电源：沟通 160V ~250V/50 ~ 60Hz,功耗小于 3 瓦。 6.停电记忆大于 6 个月。四、操作键说明： 1.“设定-SET 〞键：按一下就松开进入开关段的设置，配合“小时〞、“分钟〞就可以设置开和关的时间；按住 6 秒后松开进入时钟的设置，配合“小时〞、“分钟〞就可以设置现在的年、月、星期、时分，秒；按住 11 秒后松开进入动态显示。 2.“小时-H 〞键：按该键设置小时数。 3.“分钟-M 〞键：按该键设置分钟数。 4.“状态/去除-S/C 〞键：分两种情况，在“设定〞情况下它作为去除键用；不在“设定〞情况时它做输出状态控制，即每按一次该键输出在“自动--关--开--自动…〞状态下循环。五、设定开和关的时间：步 骤按 键设 定 内 容 及 屏 幕 显 示 1 按“设定〞一下 进入定时开设定 〔屏幕显示 01 oN〕 2按“小时〞、“分钟〞 设定开的时间 〔屏幕显示开的时间〕 3 按“设定〞一下 进入定时关设定 〔屏幕显示 ...
