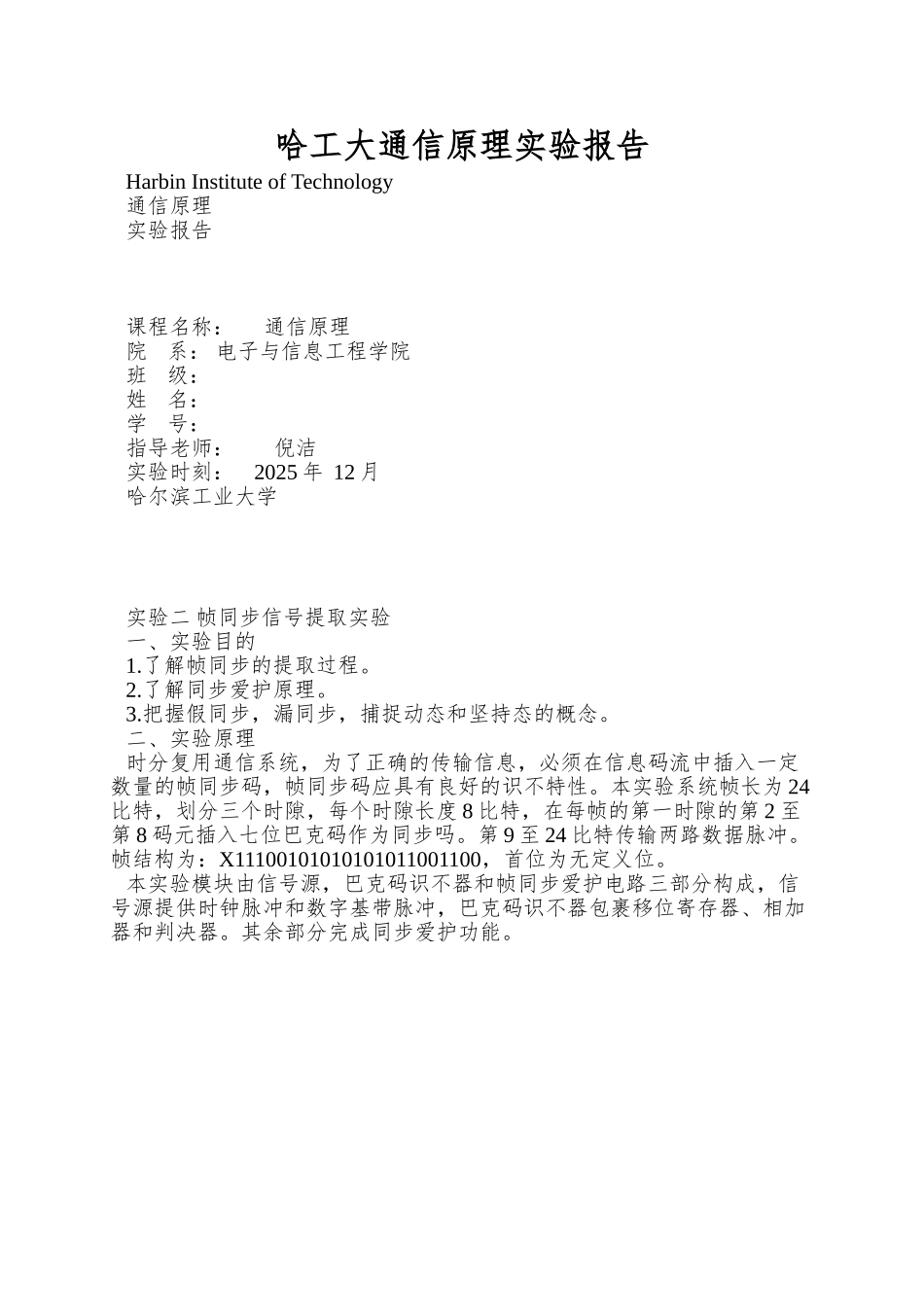

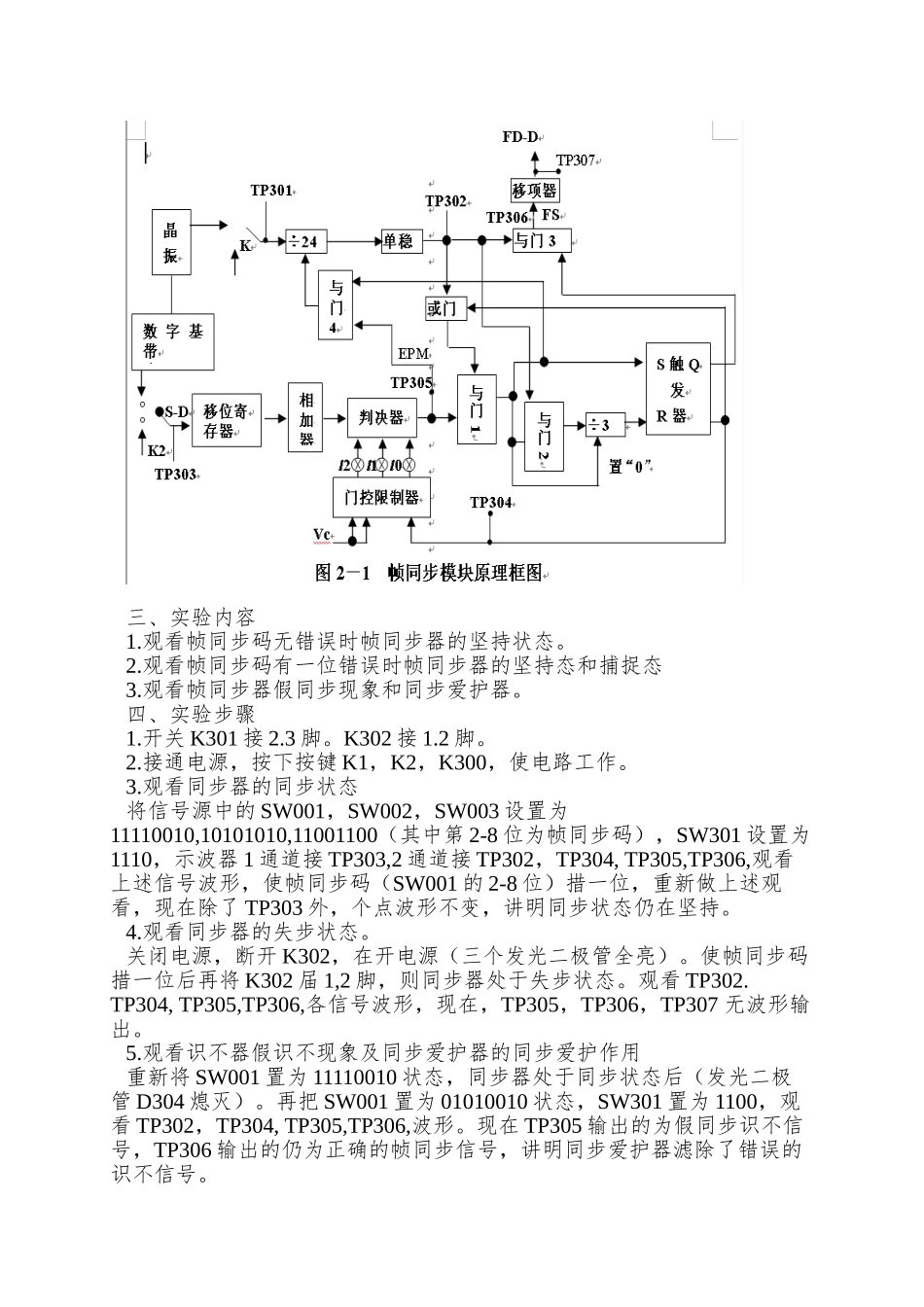

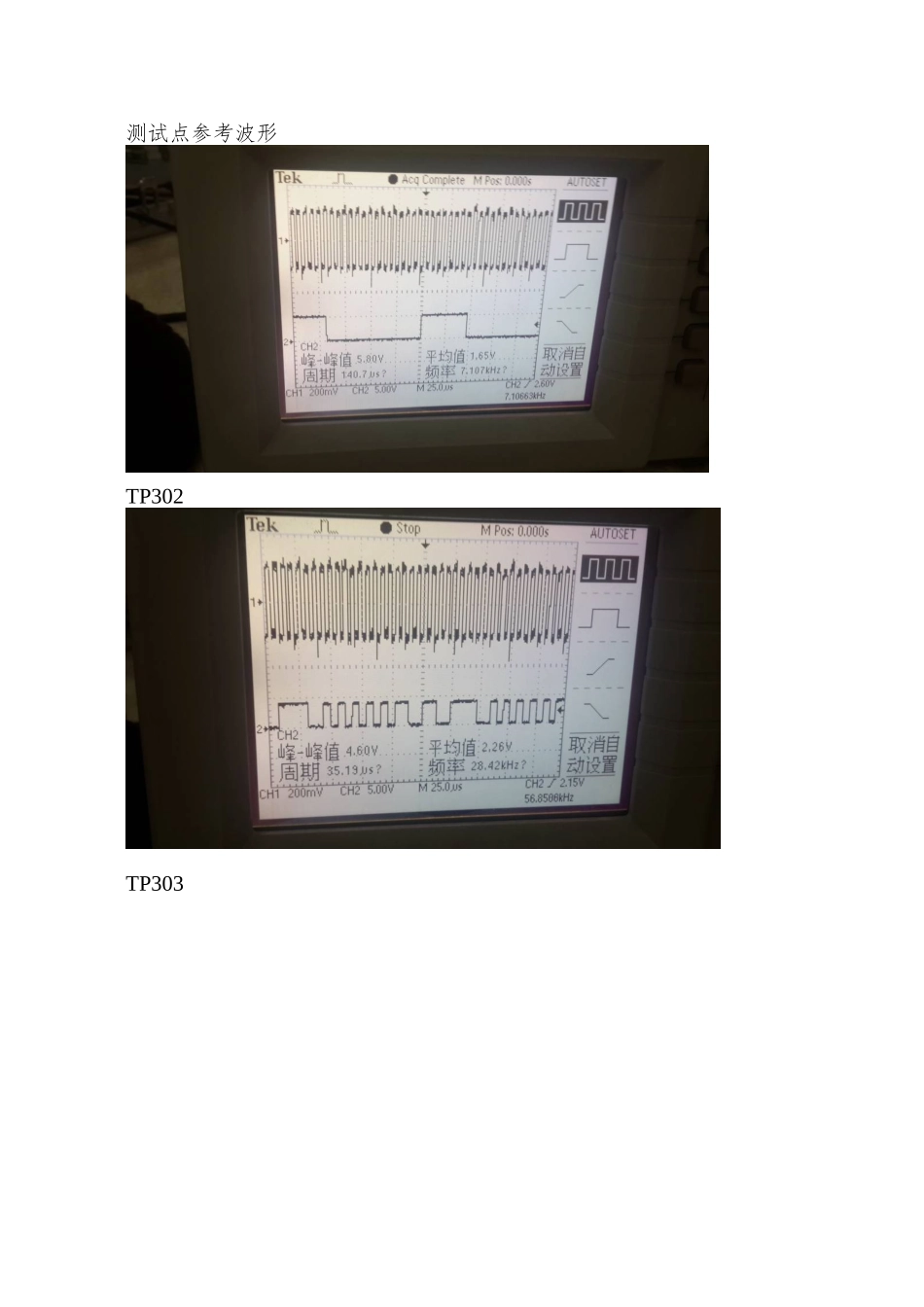

哈工大通信原理实验报告Harbin Institute of Technology通信原理实验报告课程名称： 通信原理 院 系： 电子与信息工程学院 班 级： 姓 名： 学 号： 指导老师： 倪洁 实验时刻： 2025 年 12 月 哈尔滨工业大学实验二 帧同步信号提取实验一、实验目的1.了解帧同步的提取过程。2.了解同步爱护原理。3.把握假同步，漏同步，捕捉动态和坚持态的概念。二、实验原理时分复用通信系统，为了正确的传输信息，必须在信息码流中插入一定数量的帧同步码，帧同步码应具有良好的识不特性。本实验系统帧长为 24比特，划分三个时隙，每个时隙长度 8 比特，在每帧的第一时隙的第 2 至第 8 码元插入七位巴克码作为同步吗。第 9 至 24 比特传输两路数据脉冲。帧结构为：X11100101010101011001100，首位为无定义位。本实验模块由信号源，巴克码识不器和帧同步爱护电路三部分构成，信号源提供时钟脉冲和数字基带脉冲，巴克码识不器包裹移位寄存器、相加器和判决器。其余部分完成同步爱护功能。三、实验内容1.观看帧同步码无错误时帧同步器的坚持状态。2.观看帧同步码有一位错误时帧同步器的坚持态和捕捉态3.观看帧同步器假同步现象和同步爱护器。四、实验步骤1.开关 K301 接 2.3 脚。K302 接 1.2 脚。2.接通电源，按下按键 K1，K2，K300，使电路工作。3.观看同步器的同步状态将信号源中的 SW001，SW002，SW003 设置为11110010,10101010,11001100（其中第 2-8 位为帧同步码），SW301 设置为1110，示波器 1 通道接 TP303,2 通道接 TP302，TP304, TP305,TP306,观看上述信号波形，使帧同步码（SW001 的 2-8 位）措一位，重新做上述观看，现在除了 TP303 外，个点波形不变，讲明同步状态仍在坚持。4.观看同步器的失步状态。关闭电源，断开 K302，在开电源（三个发光二极管全亮）。使帧同步码措一位后再将 K302 届 1,2 脚，则同步器处于失步状态。观看 TP302. TP304, TP305,TP306,各信号波形，现在，TP305，TP306，TP307 无波形输出。5.观看识不器假识不现象及同步爱护器的同步爱护作用重新将 SW001 置为 11110010 状态，同步器处于同步状态后（发光二极管 D304 熄灭）。再把 SW001 置为 01010010 状态，SW301 置为 1100，观看 TP302，TP304, TP305,TP306,波形。现在 TP305 输出的为假同步识不信号，TP306 输出的仍为正确的帧同步信号，讲明同步爱护器滤除了错误的识不信号。测试点参考...
