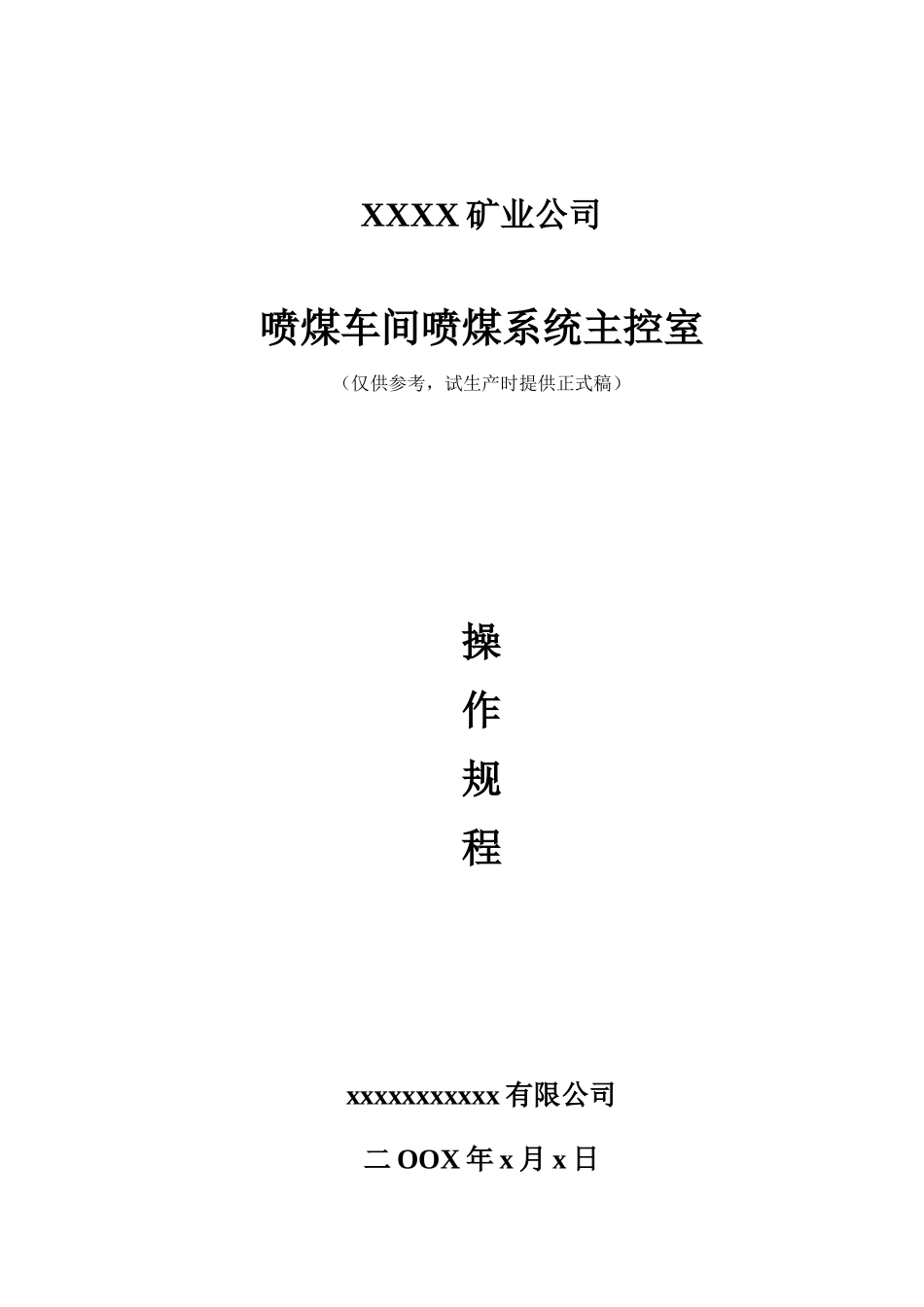

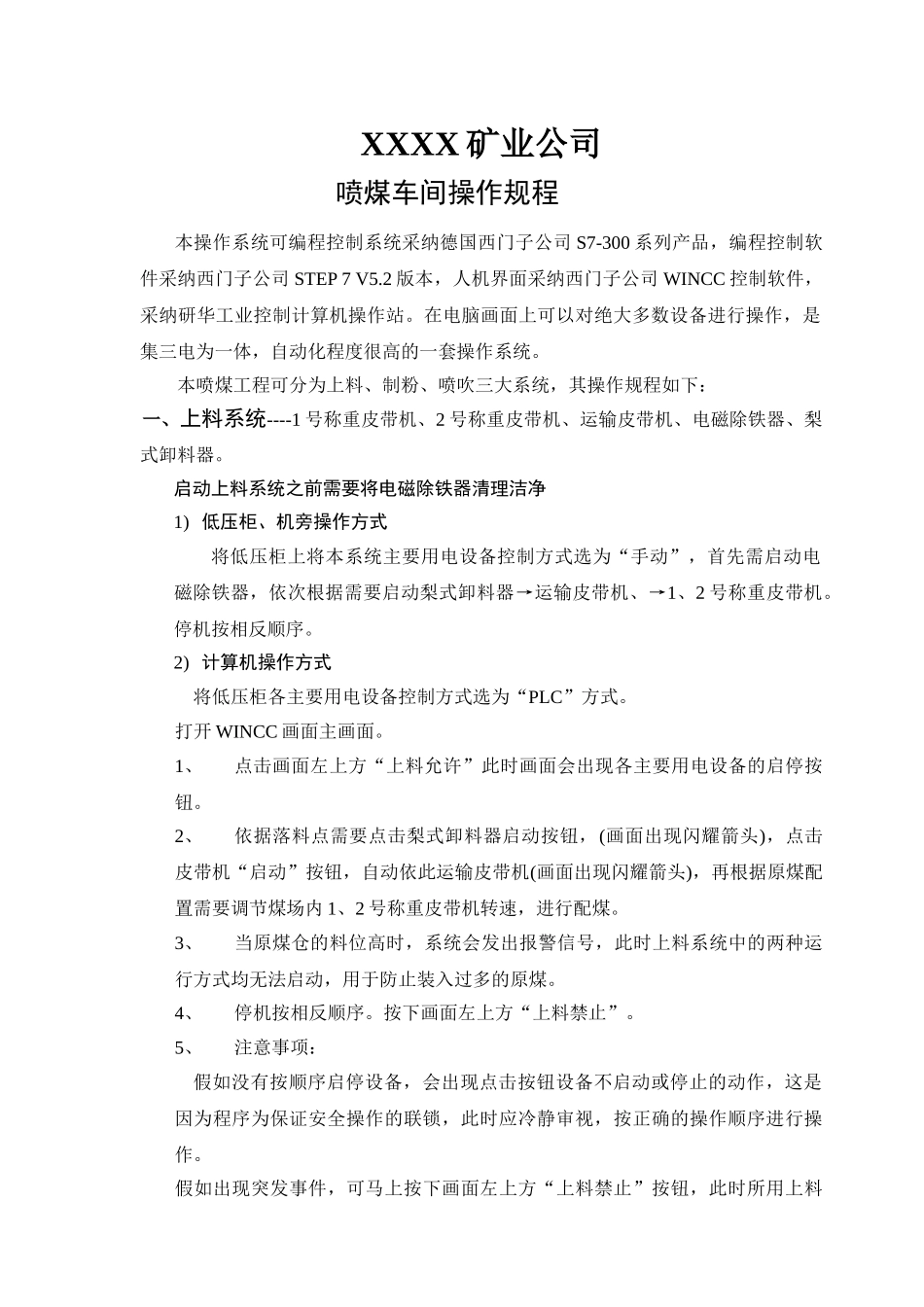

XXXX 矿业公司喷煤车间喷煤系统主控室（仅供参考，试生产时提供正式稿）操作规程xxxxxxxxxxx 有限公司二 OOX 年 x 月 x 日XXXX 矿业公司喷煤车间操作规程本操作系统可编程控制系统采纳德国西门子公司 S7-300 系列产品，编程控制软件采纳西门子公司 STEP 7 V5.2 版本，人机界面采纳西门子公司 WINCC 控制软件，采纳研华工业控制计算机操作站。在电脑画面上可以对绝大多数设备进行操作，是集三电为一体，自动化程度很高的一套操作系统。本喷煤工程可分为上料、制粉、喷吹三大系统，其操作规程如下：一、上料系统----1 号称重皮带机、2 号称重皮带机、运输皮带机、电磁除铁器、梨式卸料器。启动上料系统之前需要将电磁除铁器清理洁净1) 低压柜、机旁操作方式将低压柜上将本系统主要用电设备控制方式选为“手动”，首先需启动电磁除铁器，依次根据需要启动梨式卸料器→运输皮带机、→1、2 号称重皮带机。停机按相反顺序。2) 计算机操作方式将低压柜各主要用电设备控制方式选为“PLC”方式。打开 WINCC 画面主画面。1、点击画面左上方“上料允许”此时画面会出现各主要用电设备的启停按钮。2、依据落料点需要点击梨式卸料器启动按钮，(画面出现闪耀箭头)，点击皮带机“启动”按钮，自动依此运输皮带机(画面出现闪耀箭头)，再根据原煤配置需要调节煤场内 1、2 号称重皮带机转速，进行配煤。3、当原煤仓的料位高时，系统会发出报警信号，此时上料系统中的两种运行方式均无法启动，用于防止装入过多的原煤。4、停机按相反顺序。按下画面左上方“上料禁止”。5、注意事项：假如没有按顺序启停设备，会出现点击按钮设备不启动或停止的动作，这是因为程序为保证安全操作的联锁，此时应冷静审视，按正确的操作顺序进行操作。假如出现突发事件，可马上按下画面左上方“上料禁止”按钮，此时所用上料系统用电设备全部停机。(此按钮建议尽量少用)二、制粉系统——烟气炉、磨机(稀油站、液压站)及磨机入口阀门、布袋收尘器、主排粉风机及调节阀。图二、制粉系统画面（仅供参考，试生产时提供正式画面）首先人工/自动启动磨机的润滑油站(在磨机画面)，并检查油温，油压，要求油温在 32℃-40℃，磨机出口油压在 0.15-0.4Mpa 之间（具体见液压站，润滑站说明）。启动液压站，检查液压站的压力，启动布袋除尘器,布袋的压差应为800~2000Pa（制粉时）左右。 1) 低压柜及机旁操作方式将低压柜上将本系统主要用电设备控制方式选为“手动”调...
