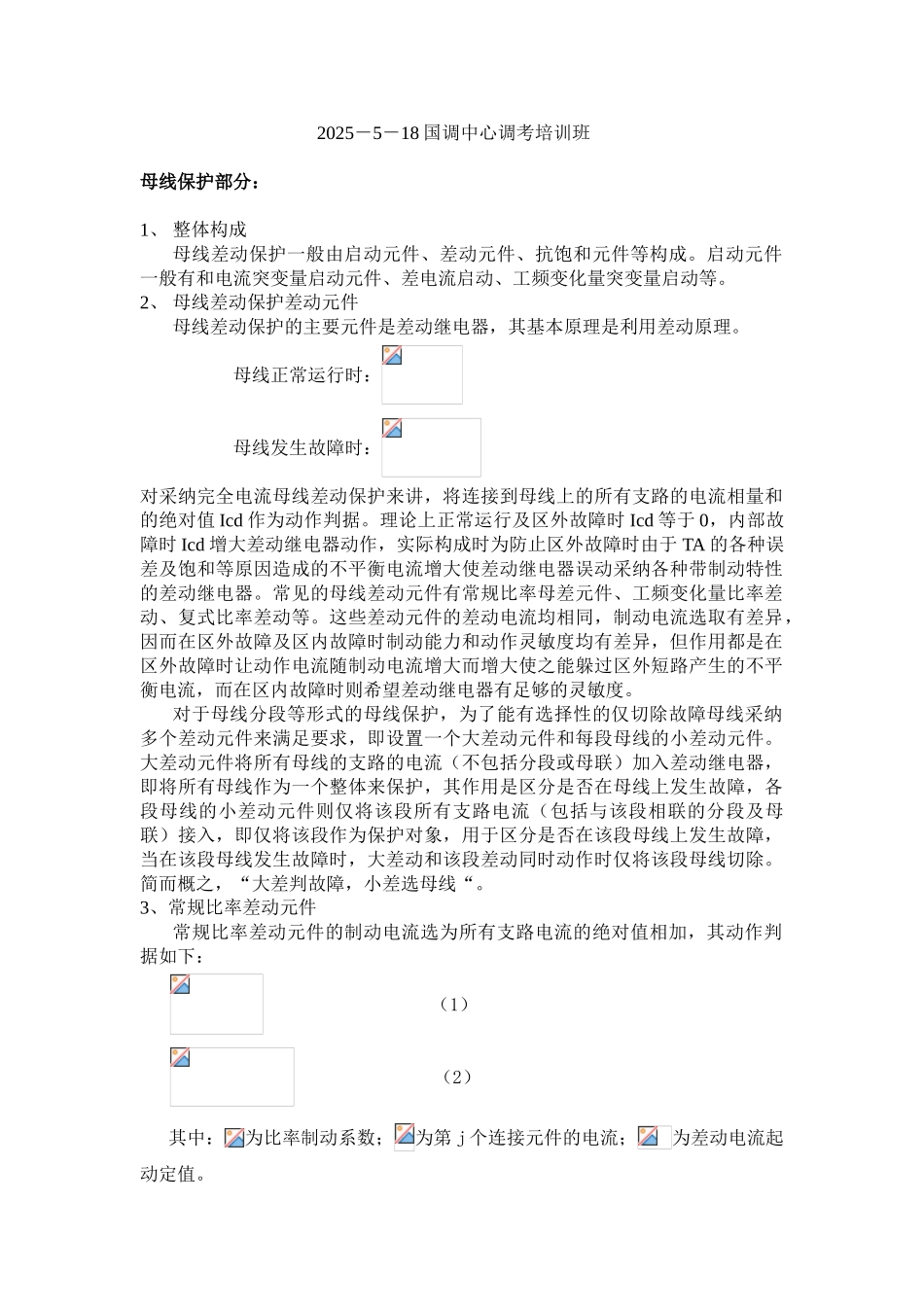

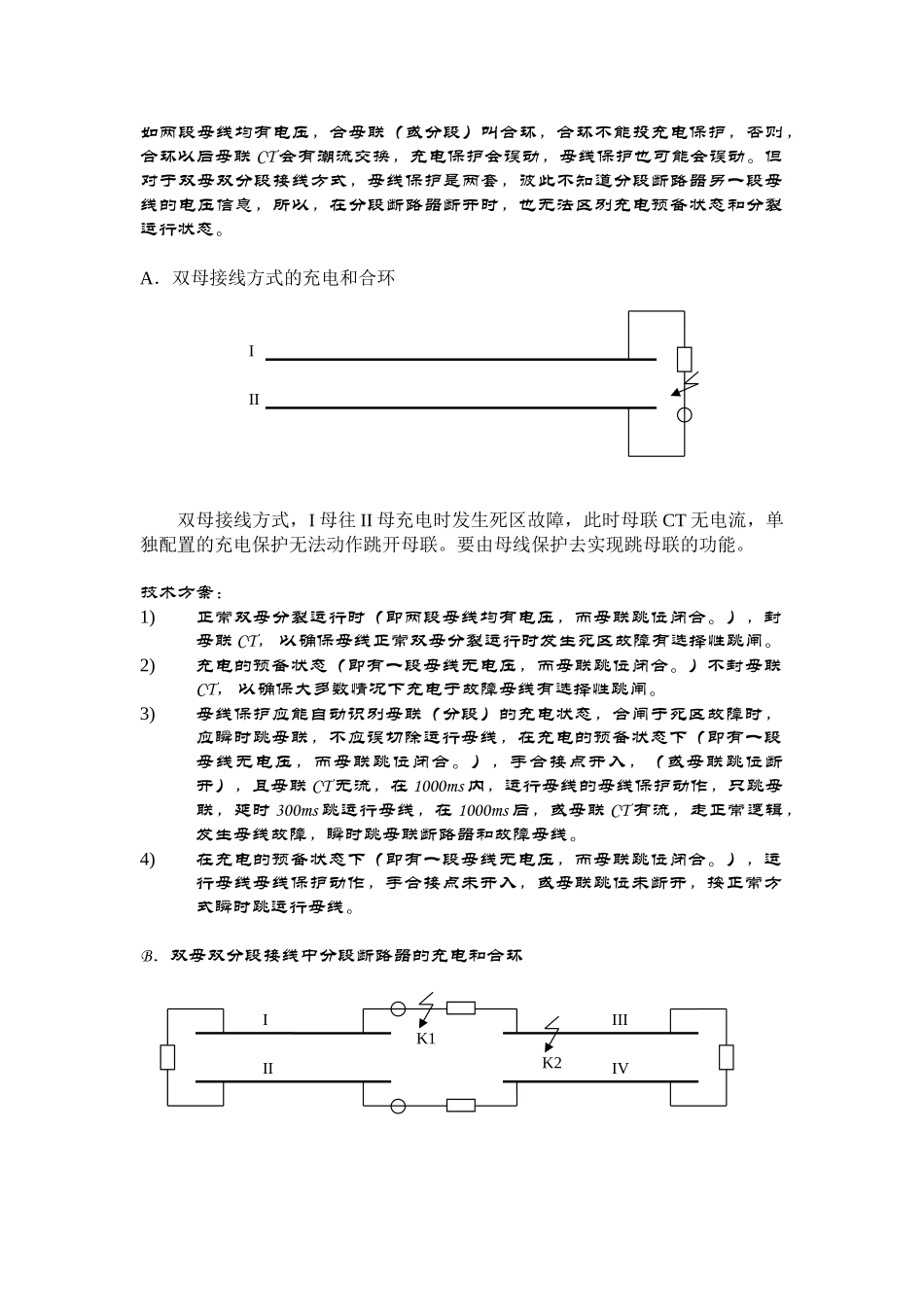

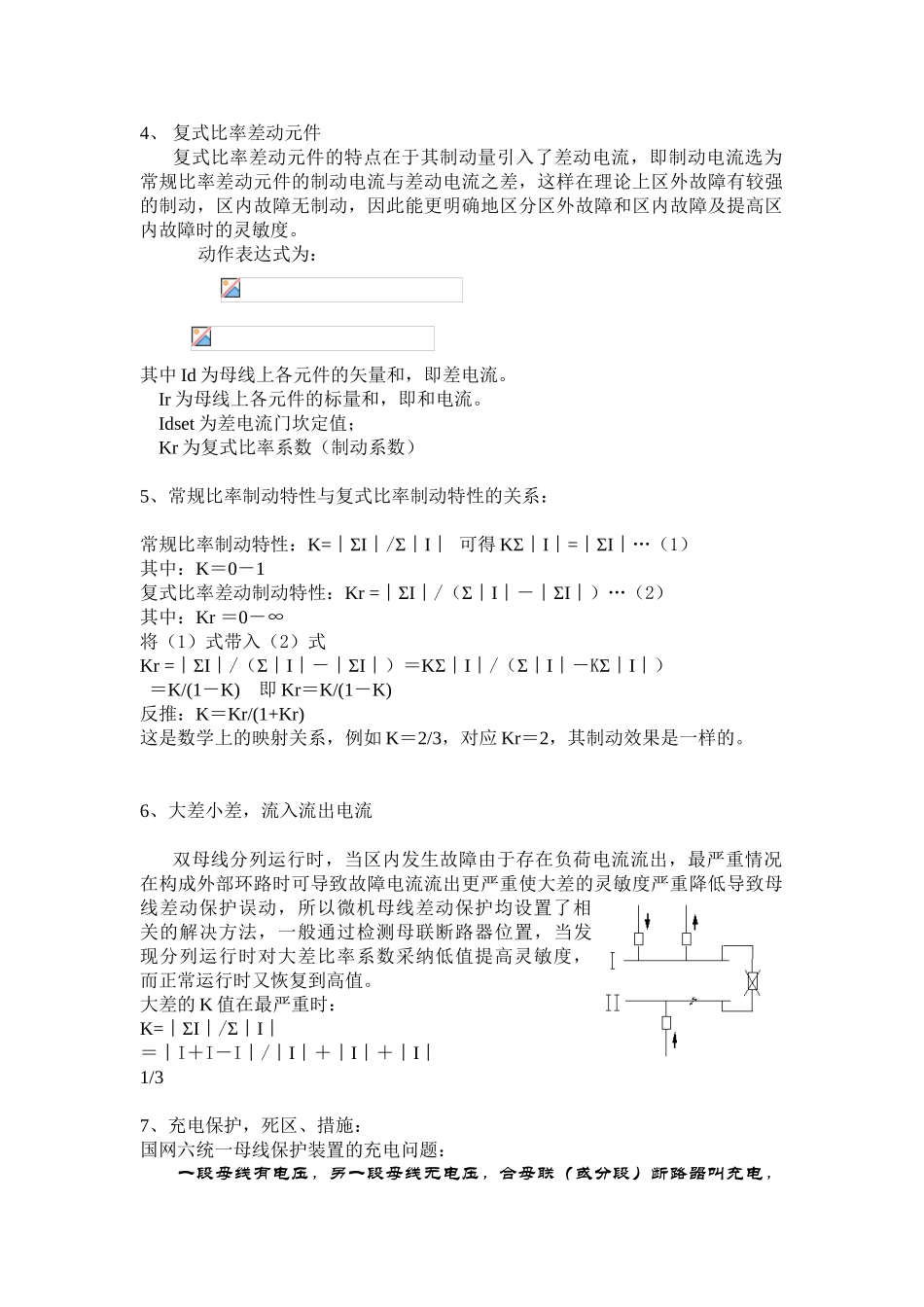

2025－5－18 国调中心调考培训班母线保护部分：1、 整体构成母线差动保护一般由启动元件、差动元件、抗饱和元件等构成。启动元件一般有和电流突变量启动元件、差电流启动、工频变化量突变量启动等。2、 母线差动保护差动元件母线差动保护的主要元件是差动继电器，其基本原理是利用差动原理。母线正常运行时：母线发生故障时：对采纳完全电流母线差动保护来讲，将连接到母线上的所有支路的电流相量和的绝对值 Icd 作为动作判据。理论上正常运行及区外故障时 Icd 等于 0，内部故障时 Icd 增大差动继电器动作，实际构成时为防止区外故障时由于 TA 的各种误差及饱和等原因造成的不平衡电流增大使差动继电器误动采纳各种带制动特性的差动继电器。常见的母线差动元件有常规比率母差元件、工频变化量比率差动、复式比率差动等。这些差动元件的差动电流均相同，制动电流选取有差异，因而在区外故障及区内故障时制动能力和动作灵敏度均有差异，但作用都是在区外故障时让动作电流随制动电流增大而增大使之能躲过区外短路产生的不平衡电流，而在区内故障时则希望差动继电器有足够的灵敏度。对于母线分段等形式的母线保护，为了能有选择性的仅切除故障母线采纳多个差动元件来满足要求，即设置一个大差动元件和每段母线的小差动元件。大差动元件将所有母线的支路的电流（不包括分段或母联）加入差动继电器，即将所有母线作为一个整体来保护，其作用是区分是否在母线上发生故障，各段母线的小差动元件则仅将该段所有支路电流（包括与该段相联的分段及母联）接入，即仅将该段作为保护对象，用于区分是否在该段母线上发生故障，当在该段母线发生故障时，大差动和该段差动同时动作时仅将该段母线切除。简而概之，“大差判故障，小差选母线“。3、常规比率差动元件常规比率差动元件的制动电流选为所有支路电流的绝对值相加，其动作判据如下： （1） （2） 其中：为比率制动系数；为第 j 个连接元件的电流；为差动电流起动定值。4、 复式比率差动元件复式比率差动元件的特点在于其制动量引入了差动电流，即制动电流选为常规比率差动元件的制动电流与差动电流之差，这样在理论上区外故障有较强的制动，区内故障无制动，因此能更明确地区分区外故障和区内故障及提高区内故障时的灵敏度。动作表达式为： 其中 Id 为母线上各元件的矢量和，即差电流。 Ir 为母线上各元件的标量和，即和电流。 Idset 为差电流门坎定值； Kr 为复式比率系数（制动...
