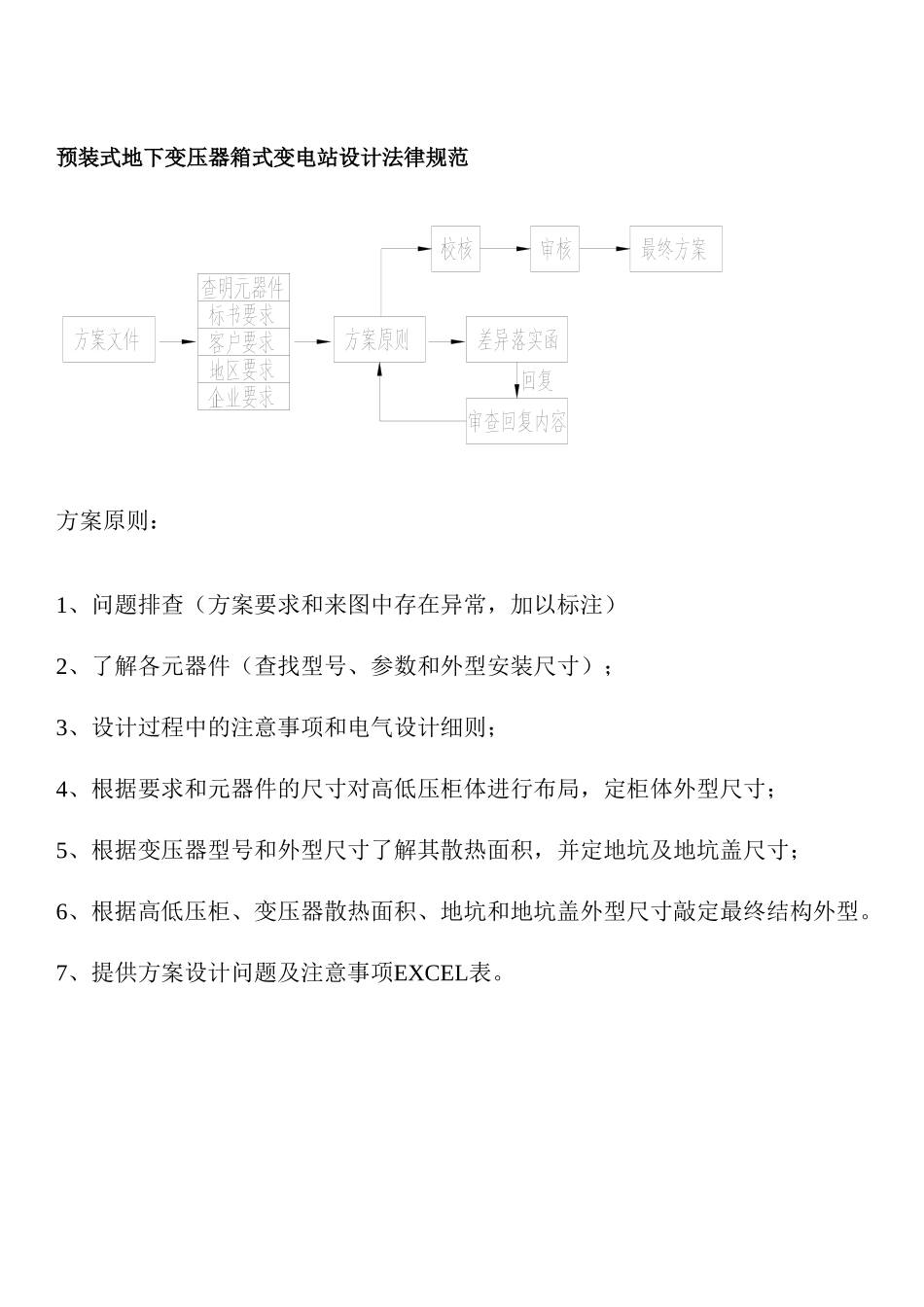

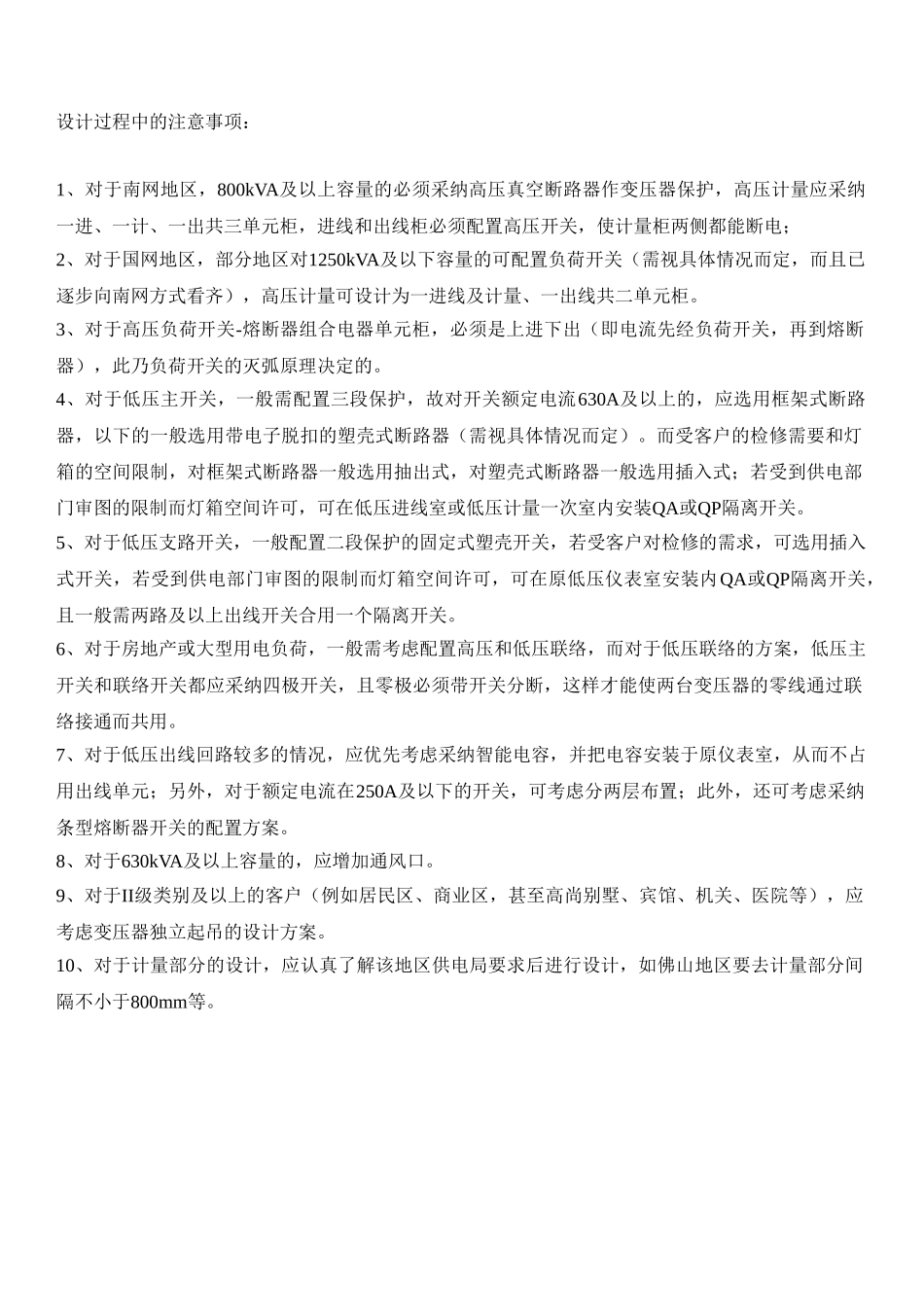

预装式地下变压器箱式变电站设计法律规范方案原则：1、问题排查（方案要求和来图中存在异常，加以标注）2、了解各元器件（查找型号、参数和外型安装尺寸）；3、设计过程中的注意事项和电气设计细则；4、根据要求和元器件的尺寸对高低压柜体进行布局，定柜体外型尺寸；5、根据变压器型号和外型尺寸了解其散热面积，并定地坑及地坑盖尺寸；6、根据高低压柜、变压器散热面积、地坑和地坑盖外型尺寸敲定最终结构外型。7、提供方案设计问题及注意事项EXCEL表。设计过程中的注意事项：1、对于南网地区，800kVA及以上容量的必须采纳高压真空断路器作变压器保护，高压计量应采纳一进、一计、一出共三单元柜，进线和出线柜必须配置高压开关，使计量柜两侧都能断电；2、对于国网地区，部分地区对1250kVA及以下容量的可配置负荷开关（需视具体情况而定，而且已逐步向南网方式看齐），高压计量可设计为一进线及计量、一出线共二单元柜。3、对于高压负荷开关-熔断器组合电器单元柜，必须是上进下出（即电流先经负荷开关，再到熔断器），此乃负荷开关的灭弧原理决定的。4、对于低压主开关，一般需配置三段保护，故对开关额定电流630A及以上的，应选用框架式断路器，以下的一般选用带电子脱扣的塑壳式断路器（需视具体情况而定）。而受客户的检修需要和灯箱的空间限制，对框架式断路器一般选用抽出式，对塑壳式断路器一般选用插入式；若受到供电部门审图的限制而灯箱空间许可，可在低压进线室或低压计量一次室内安装QA或QP隔离开关。5、对于低压支路开关，一般配置二段保护的固定式塑壳开关，若受客户对检修的需求，可选用插入式开关，若受到供电部门审图的限制而灯箱空间许可，可在原低压仪表室安装内QA或QP隔离开关，且一般需两路及以上出线开关合用一个隔离开关。6、对于房地产或大型用电负荷，一般需考虑配置高压和低压联络，而对于低压联络的方案，低压主开关和联络开关都应采纳四极开关，且零极必须带开关分断，这样才能使两台变压器的零线通过联络接通而共用。7、对于低压出线回路较多的情况，应优先考虑采纳智能电容，并把电容安装于原仪表室，从而不占用出线单元；另外，对于额定电流在250A及以下的开关，可考虑分两层布置；此外，还可考虑采纳条型熔断器开关的配置方案。8、对于630kVA及以上容量的，应增加通风口。9、对于II级类别及以上的客户（例如居民区、商业区，甚至高尚别墅、宾馆、机关、医院等），应考虑变压器独立起吊的设计方案。10、对于计量...
