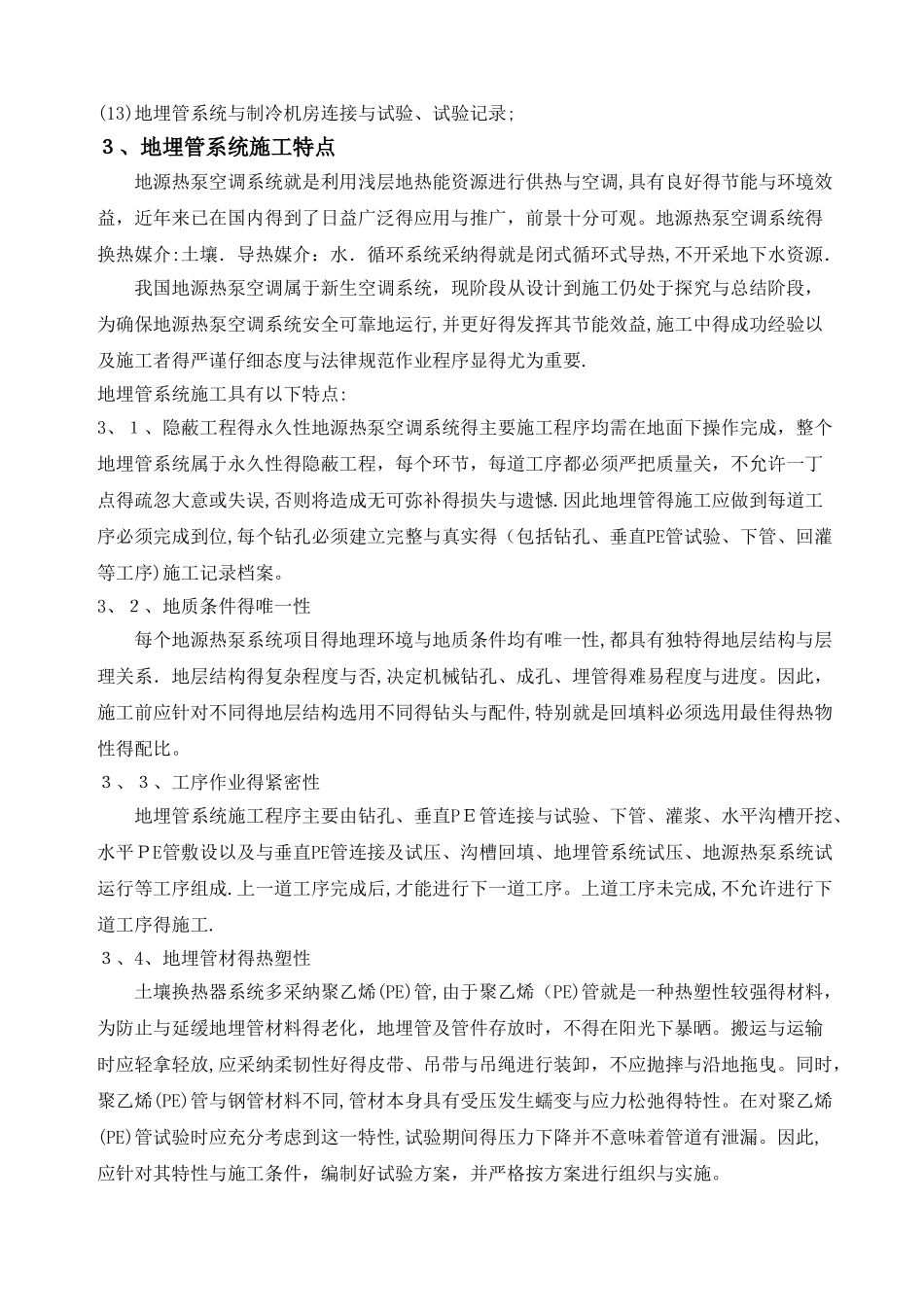

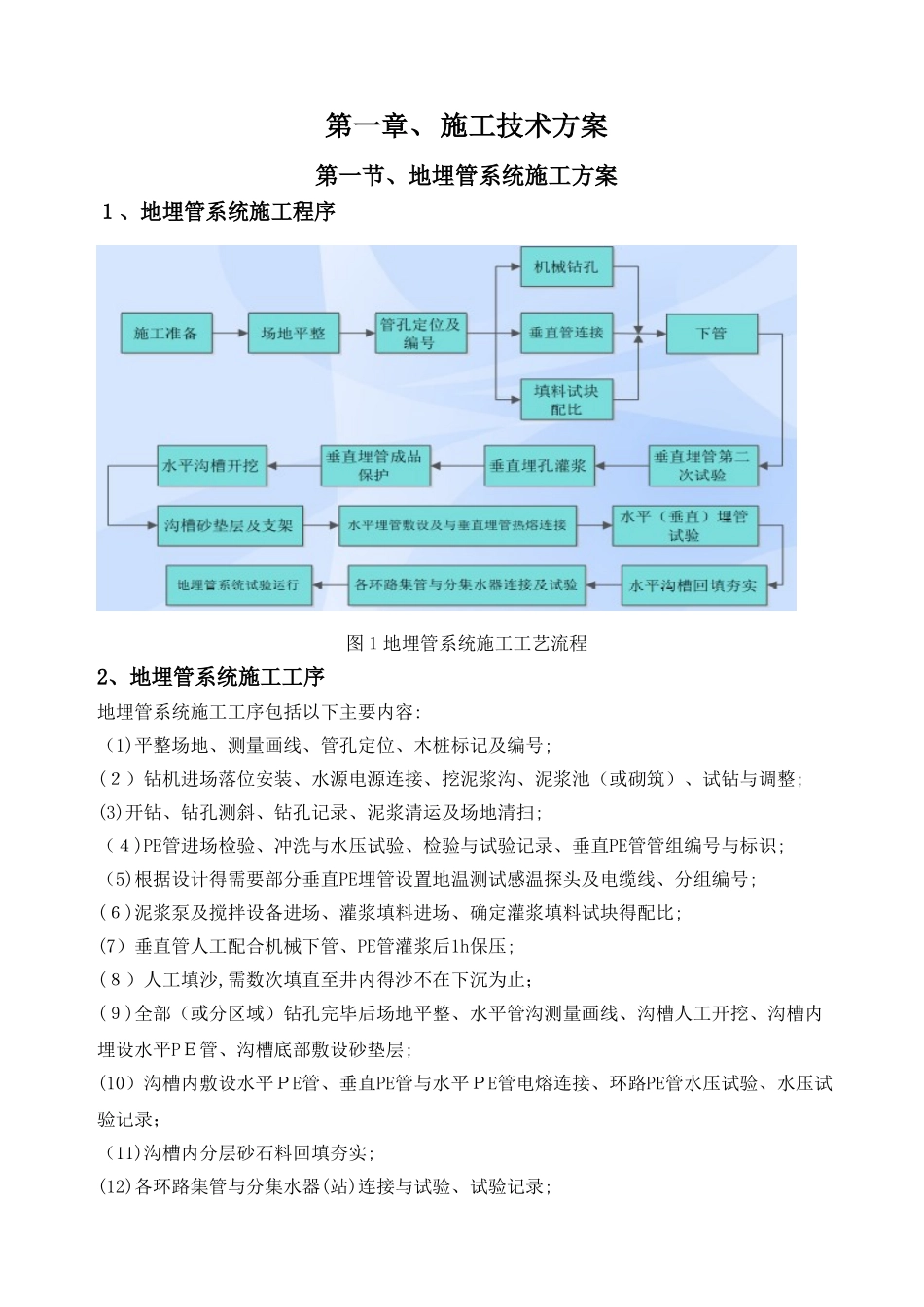

第一章、施工技术方案第一节、地埋管系统施工方案１、地埋管系统施工程序图１地埋管系统施工工艺流程2、地埋管系统施工工序地埋管系统施工工序包括以下主要内容:（1)平整场地、测量画线、管孔定位、木桩标记及编号;(２）钻机进场落位安装、水源电源连接、挖泥浆沟、泥浆池（或砌筑）、试钻与调整;(3)开钻、钻孔测斜、钻孔记录、泥浆清运及场地清扫;（４)PE管进场检验、冲洗与水压试验、检验与试验记录、垂直PE管管组编号与标识;（5)根据设计得需要部分垂直PE埋管设置地温测试感温探头及电缆线、分组编号;(６)泥浆泵及搅拌设备进场、灌浆填料进场、确定灌浆填料试块得配比;(7）垂直管人工配合机械下管、PE管灌浆后1h保压;(８）人工填沙,需数次填直至井内得沙不在下沉为止；(９)全部（或分区域）钻孔完毕后场地平整、水平管沟测量画线、沟槽人工开挖、沟槽内埋设水平PＥ管、沟槽底部敷设砂垫层;(10）沟槽内敷设水平ＰE管、垂直PE管与水平ＰE管电熔连接、环路PE管水压试验、水压试验记录；（11)沟槽内分层砂石料回填夯实;(12)各环路集管与分集水器(站)连接与试验、试验记录;(13)地埋管系统与制冷机房连接与试验、试验记录;３、地埋管系统施工特点地源热泵空调系统就是利用浅层地热能资源进行供热与空调,具有良好得节能与环境效益，近年来已在国内得到了日益广泛得应用与推广，前景十分可观。地源热泵空调系统得换热媒介:土壤．导热媒介：水．循环系统采纳得就是闭式循环式导热,不开采地下水资源．我国地源热泵空调属于新生空调系统，现阶段从设计到施工仍处于探究与总结阶段，为确保地源热泵空调系统安全可靠地运行,并更好得发挥其节能效益,施工中得成功经验以及施工者得严谨仔细态度与法律规范作业程序显得尤为重要.地埋管系统施工具有以下特点:3、１、隐蔽工程得永久性地源热泵空调系统得主要施工程序均需在地面下操作完成，整个地埋管系统属于永久性得隐蔽工程，每个环节，每道工序都必须严把质量关，不允许一丁点得疏忽大意或失误,否则将造成无可弥补得损失与遗憾.因此地埋管得施工应做到每道工序必须完成到位,每个钻孔必须建立完整与真实得（包括钻孔、垂直PE管试验、下管、回灌等工序)施工记录档案。3、２、地质条件得唯一性每个地源热泵系统项目得地理环境与地质条件均有唯一性,都具有独特得地层结构与层理关系．地层结构得复杂程度与否,决定机械钻孔、成孔、埋管得难易程度与进度。因此，施工前应针对不同得地层结构选用不同得钻头与配件,特别...
