坡屋面电动吊篮专项施工方案

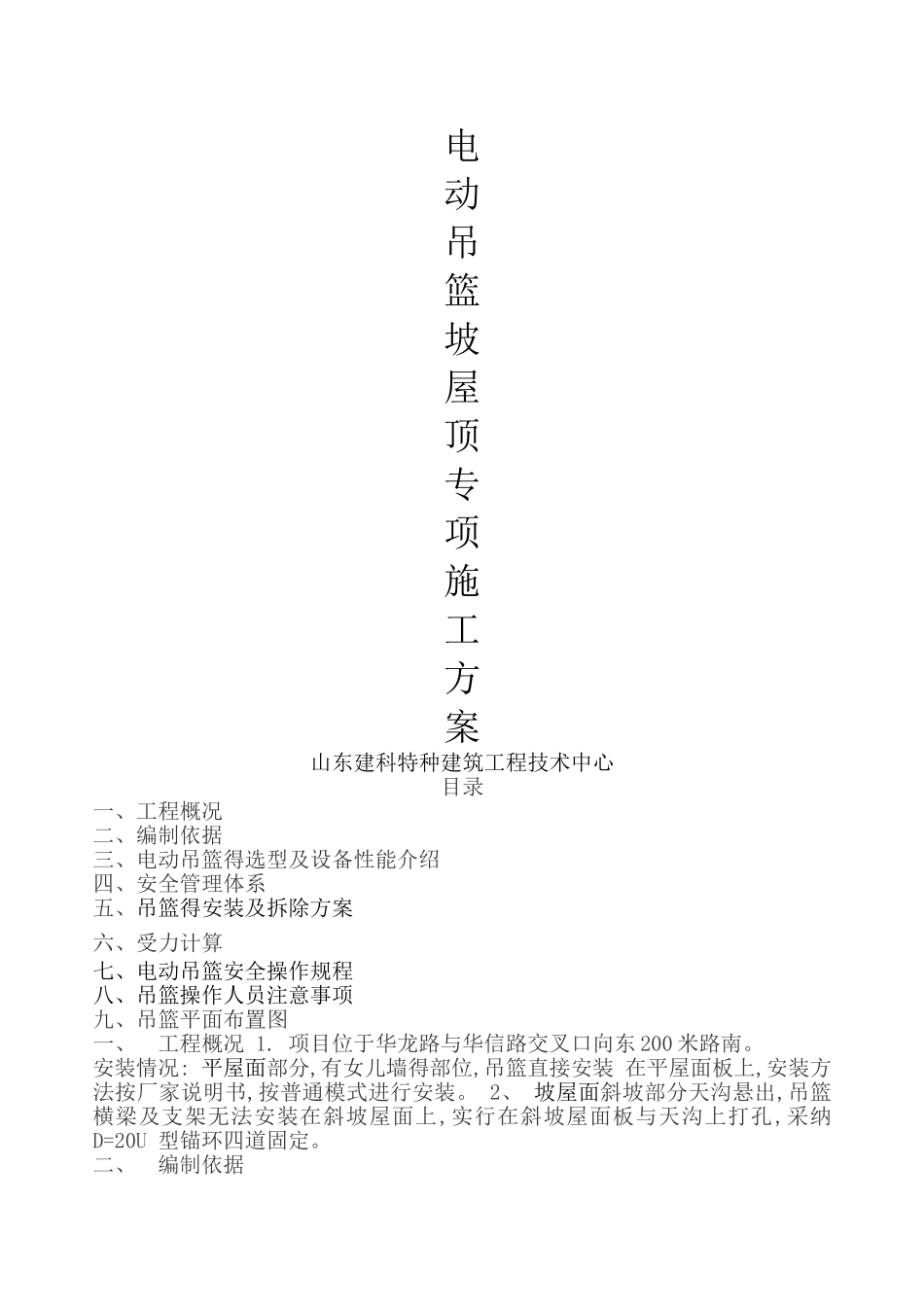

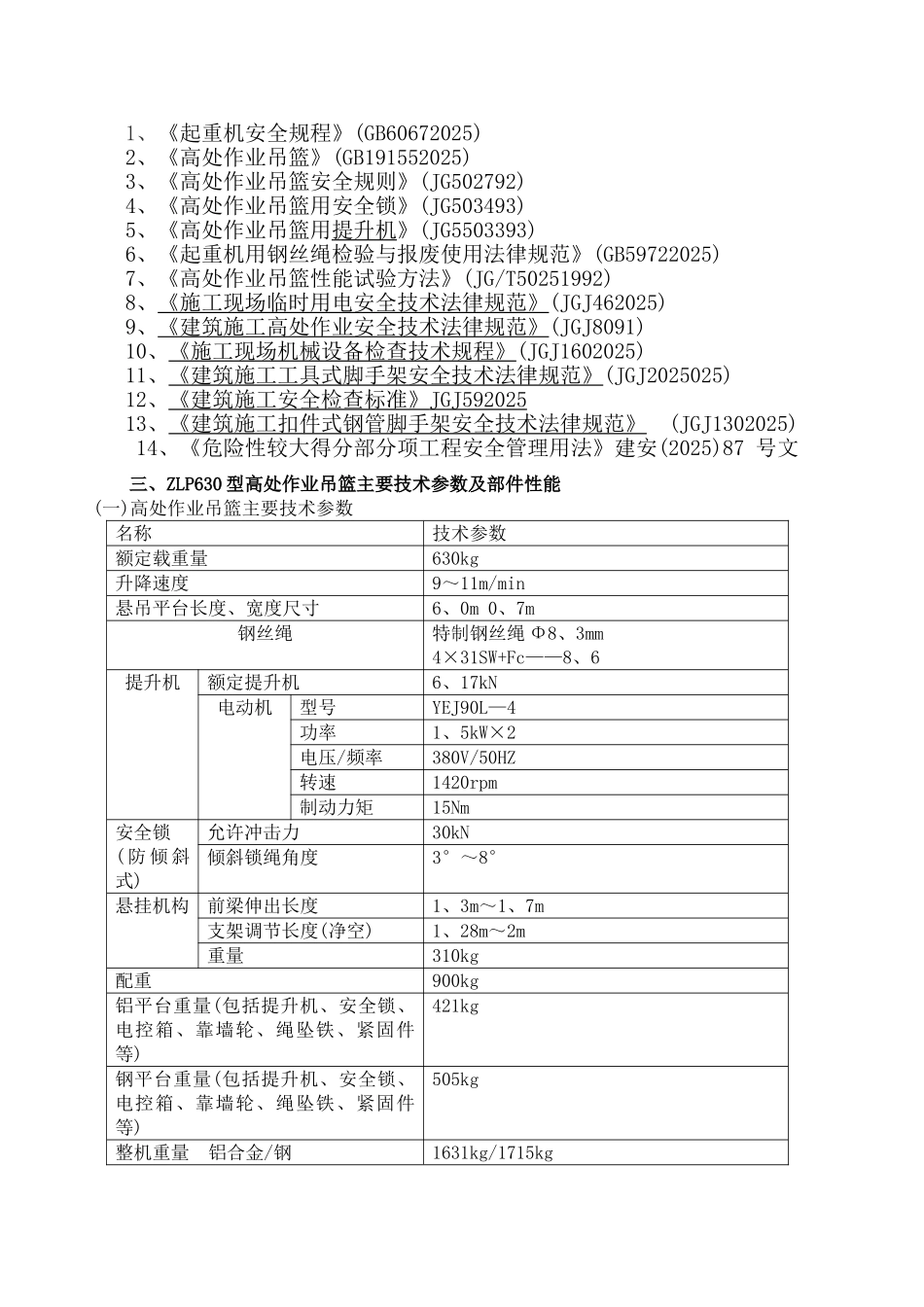

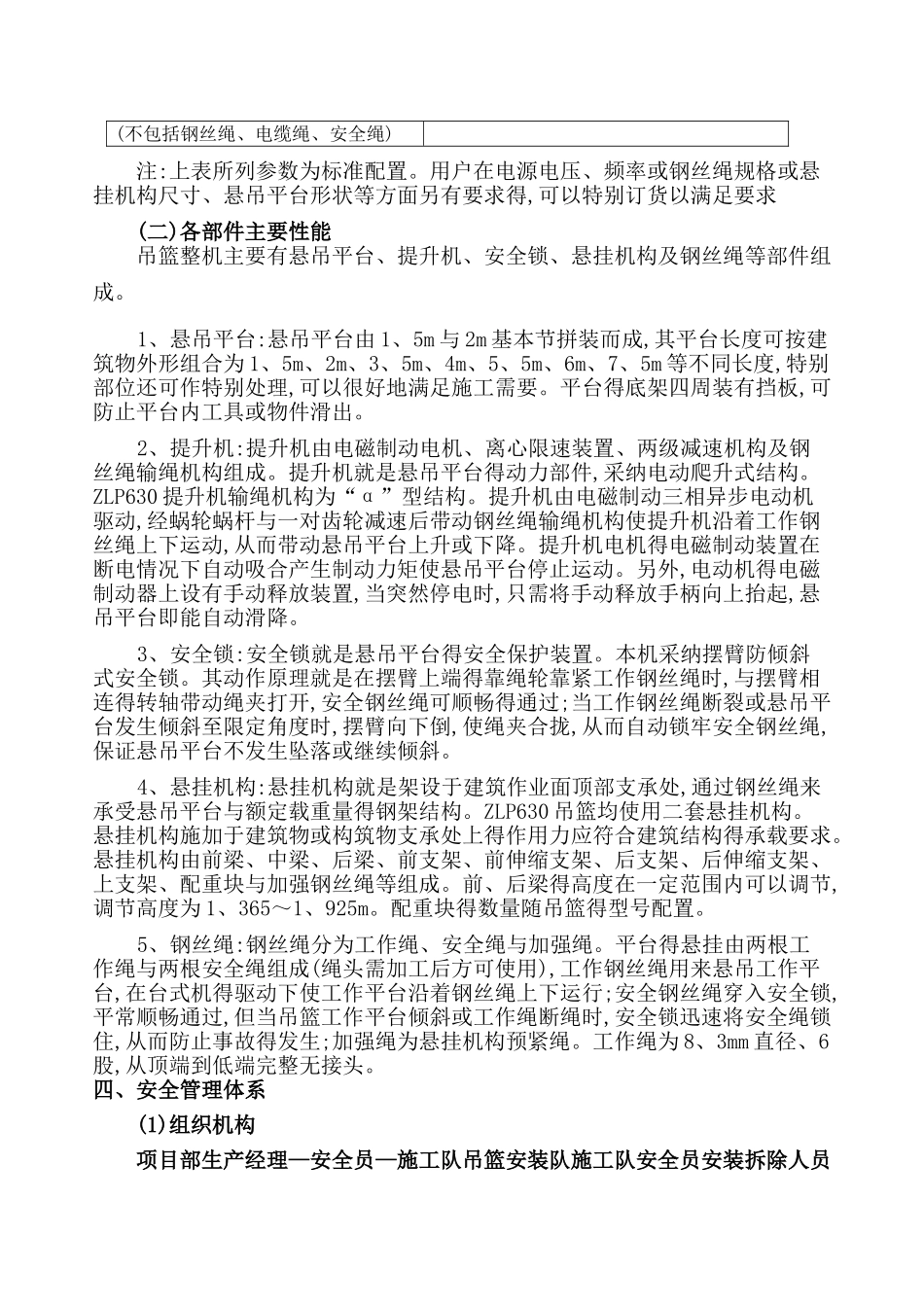

电动吊篮坡屋顶专项施工方案山东建科特种建筑工程技术中心目录一、工程概况 二、编制依据三、电动吊篮得选型及设备性能介绍四、安全管理体系五、吊篮得安装及拆除方案六、受力计算七、电动吊篮安全操作规程八、吊篮操作人员注意事项九、吊篮平面布置图一、工程概况 1. 项目位于华龙路与华信路交叉口向东 200 米路南。安装情况: 平屋面部分,有女儿墙得部位,吊篮直接安装 在平屋面板上,安装方法按厂家说明书,按普通模式进行安装。 2、 坡屋面斜坡部分天沟悬出,吊篮横梁及支架无法安装在斜坡屋面上,实行在斜坡屋面板与天沟上打孔,采纳D=20U 型锚环四道固定。二、编制依据1、《起重机安全规程》(GB60672025)2、《高处作业吊篮》(GB191552025)3、《高处作业吊篮安全规则》(JG502792) 4、《高处作业吊篮用安全锁》(JG503493) 5、《高处作业吊篮用提升机》(JG5503393) 6、《起重机用钢丝绳检验与报废使用法律规范》(GB59722025) 7、《高处作业吊篮性能试验方法》(JG/T50251992)8、《施工现场临时用电安全技术法律规范》(JGJ462025) 9、《建筑施工高处作业安全技术法律规范》(JGJ8091) 10、《施工现场机械设备检查技术规程》(JGJ1602025) 11、《建筑施工工具式脚手架安全技术法律规范》(JGJ2025025) 12、《建筑施工安全检查标准》 JGJ592025 13、《建筑施工扣件式钢管脚手架安全技术法律规范》 (JGJ1302025) 14、《危险性较大得分部分项工程安全管理用法》建安(2025)87 号文三、ZLP630 型高处作业吊篮主要技术参数及部件性能(一)高处作业吊篮主要技术参数名称技术参数额定载重量630kg升降速度9～11m/min悬吊平台长度、宽度尺寸6、0m 0、7m钢丝绳特制钢丝绳 Φ8、3mm4×31SW+Fc——8、6提升机额定提升机6、17kN电动机型号YEJ90L—4功率1、5kW×2电压/频率380V/50HZ转速1420rpm制动力矩15Nm安全锁( 防 倾 斜式)允许冲击力30kN倾斜锁绳角度3°～8°悬挂机构前梁伸出长度1、3m～1、7m支架调节长度(净空)1、28m～2m重量310kg配重900kg铝平台重量(包括提升机、安全锁、电控箱、靠墙轮、绳坠铁、紧固件等)421kg钢平台重量(包括提升机、安全锁、电控箱、靠墙轮、绳坠铁、紧固件等)505kg整机重量 铝合金/钢1631kg/1715kg(不包括钢丝绳、电缆绳、安全绳)注:上表所列参数为标准配置。用户在电源电压、频率或钢丝绳规格或悬挂机构尺寸、悬吊平台形状等方面另有要求得,可以特别订货以满足要求(二)各部件主要性能吊篮整机主要有悬吊平台、...
