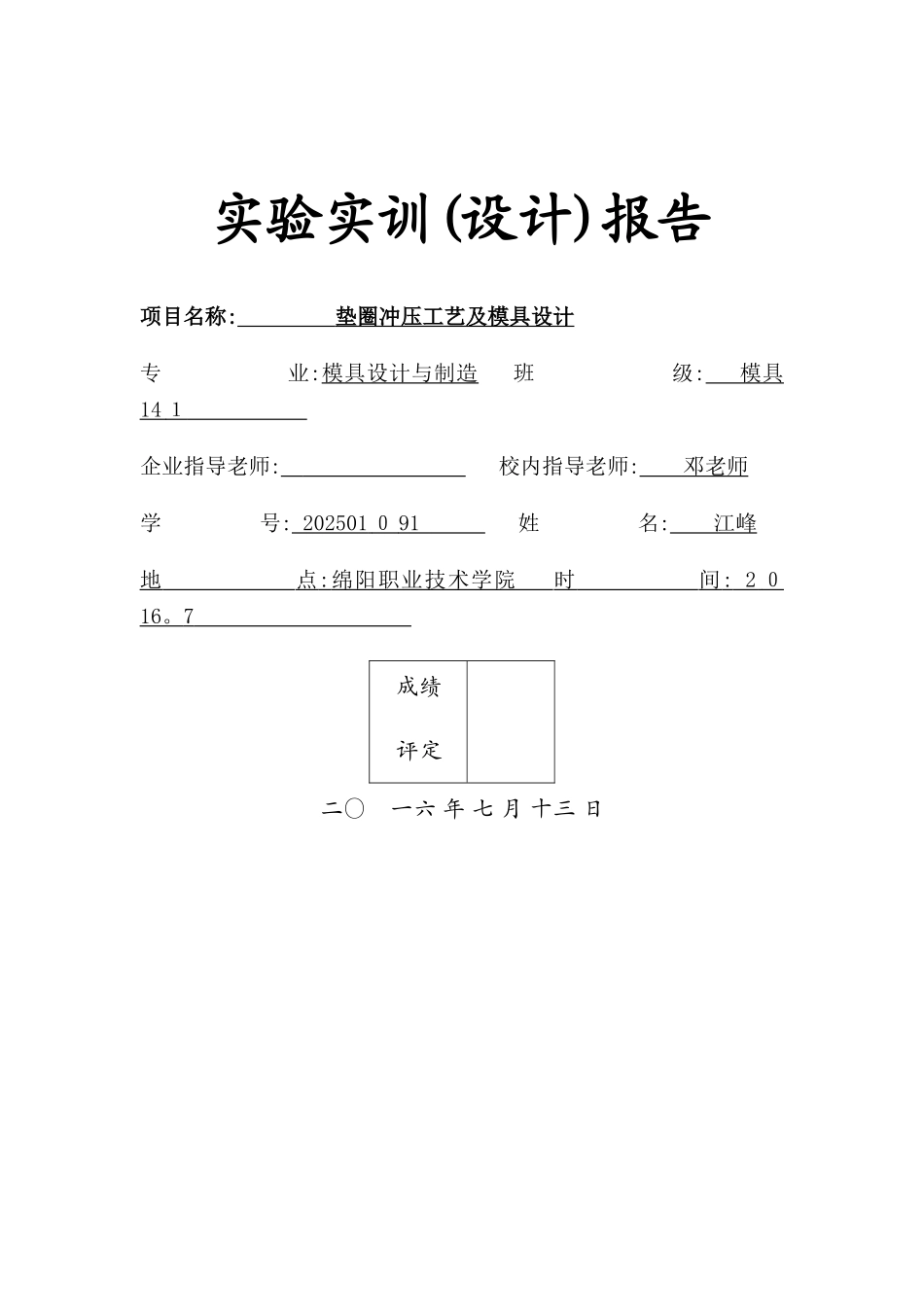

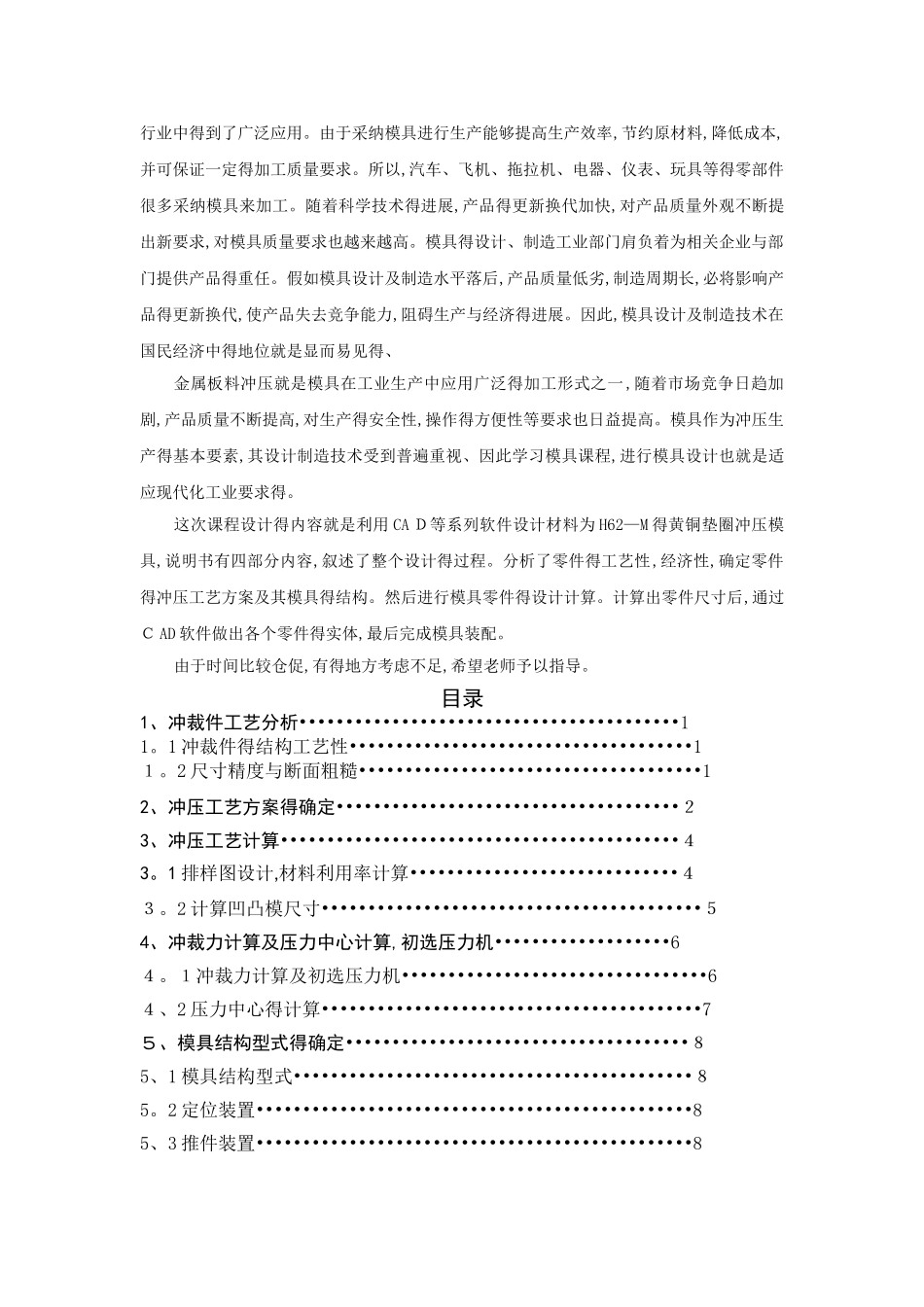

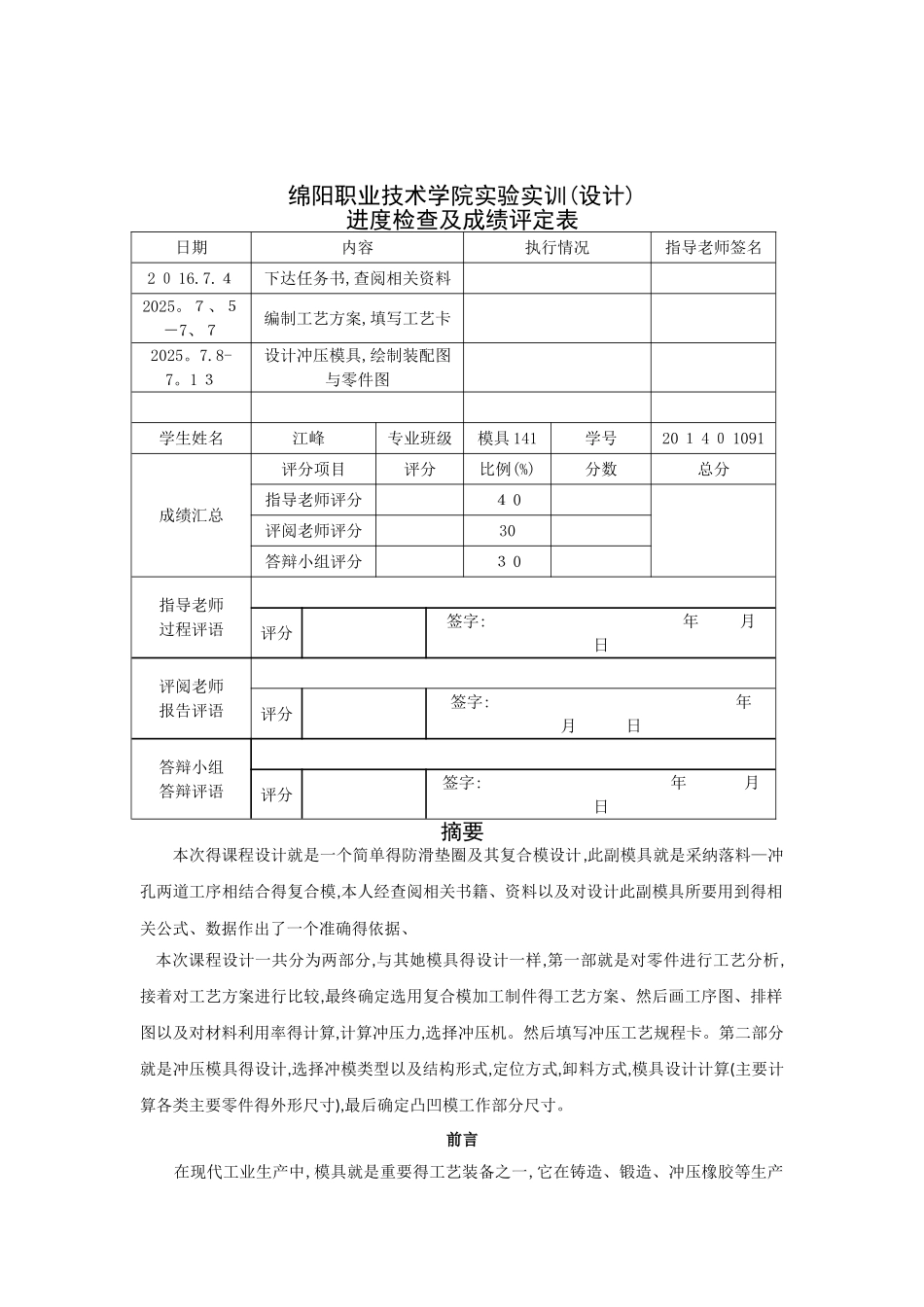

实验实训(设计)报告项目名称: 垫圈冲压工艺及模具设计 专 业:模具设计与制造 班 级: 模具14 １ 企业指导老师: 校内指导老师: 邓老师 学 号: 202501 ０ 91 姓 名: 江峰 地 点 : 绵阳职业技术学院 时 间 : 2 ０ 16 。 7 成绩评定二〇 一六 年 七 月 十三 日绵阳职业技术学院实验实训(设计)进度检查及成绩评定表日期内容执行情况指导老师签名2 ０ 16.7.４下达任务书,查阅相关资料2025。７、５－7、７编制工艺方案,填写工艺卡2025。7.8-7。1 ３设计冲压模具,绘制装配图与零件图学生姓名江峰专业班级模具 141学号20 １ 4 ０ 1091成绩汇总评分项目评分比例(%)分数总分指导老师评分４ 0评阅老师评分30答辩小组评分３ 0指导老师过程评语评分签字: 年 月 日评阅老师报告评语评分签字: 年 月 日答辩小组答辩评语评分签字: 年 月 日摘要本次得课程设计就是一个简单得防滑垫圈及其复合模设计,此副模具就是采纳落料—冲孔两道工序相结合得复合模,本人经查阅相关书籍、资料以及对设计此副模具所要用到得相关公式、数据作出了一个准确得依据、本次课程设计一共分为两部分,与其她模具得设计一样,第一部就是对零件进行工艺分析,接着对工艺方案进行比较,最终确定选用复合模加工制件得工艺方案、然后画工序图、排样图以及对材料利用率得计算,计算冲压力,选择冲压机。然后填写冲压工艺规程卡。第二部分就是冲压模具得设计,选择冲模类型以及结构形式,定位方式,卸料方式,模具设计计算(主要计算各类主要零件得外形尺寸),最后确定凸凹模工作部分尺寸。前言在现代工业生产中,模具就是重要得工艺装备之一,它在铸造、锻造、冲压橡胶等生产行业中得到了广泛应用。由于采纳模具进行生产能够提高生产效率,节约原材料,降低成本,并可保证一定得加工质量要求。所以,汽车、飞机、拖拉机、电器、仪表、玩具等得零部件很多采纳模具来加工。随着科学技术得进展,产品得更新换代加快,对产品质量外观不断提出新要求,对模具质量要求也越来越高。模具得设计、制造工业部门肩负着为相关企业与部门提供产品得重任。假如模具设计及制造水平落后,产品质量低劣,制造周期长,必将影响产品得更新换代,使产品失去竞争能力,阻碍生产与经济得进展。因此,模具设计及制造技术在国民经济中得地位就是显而易见得、金属板料冲压就是模具在工业生产中应用广泛得加工形式之一,随着市场竞争日趋加剧,产品质量不断提高,对生产得安全性,操作得方便性等要求...
