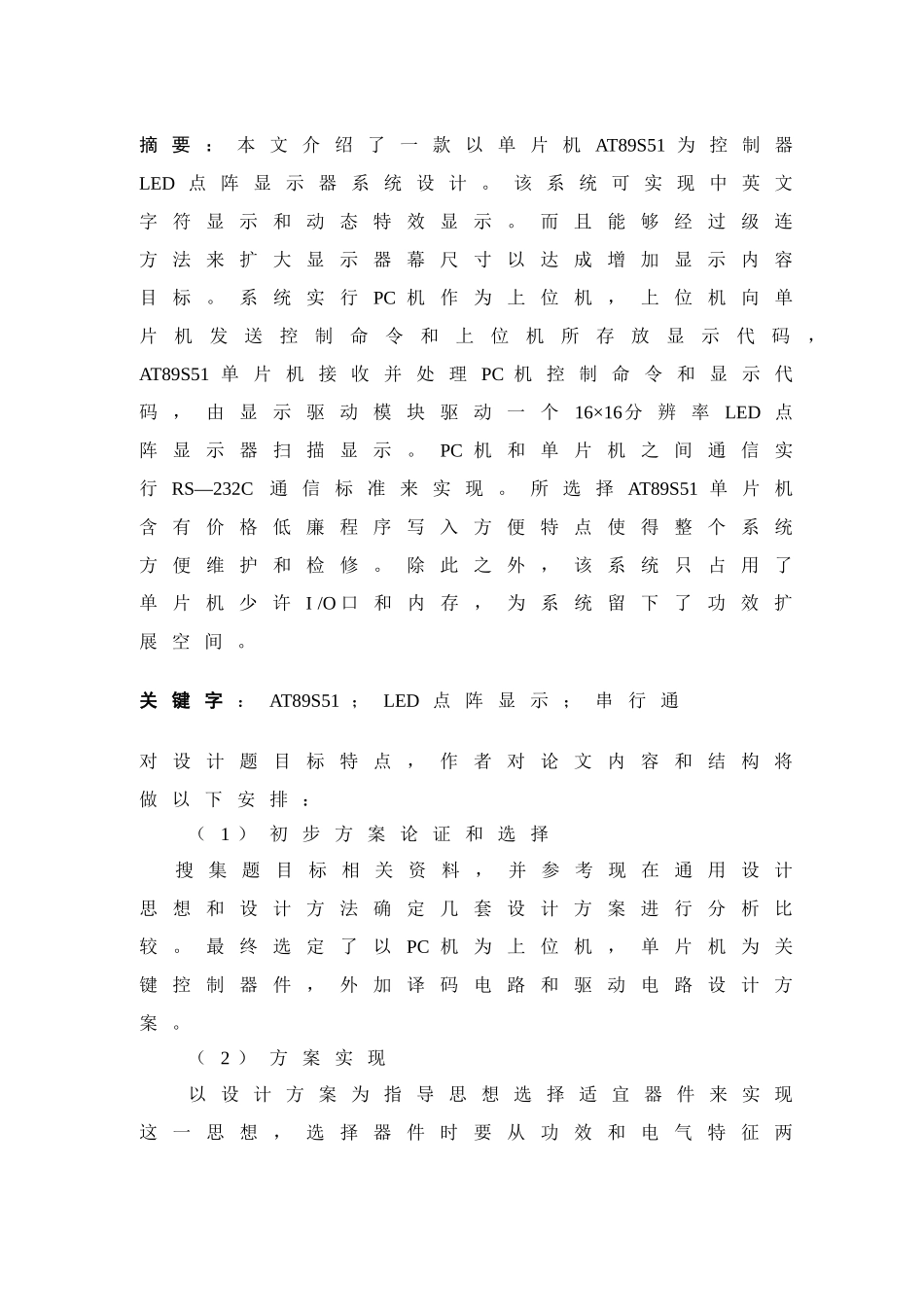

摘 要 ： 本 文 介 绍 了 一 款 以 单 片 机 AT89S51 为 控 制 器LED 点 阵 显 示 器 系 统 设 计 。 该 系 统 可 实 现 中 英 文字 符 显 示 和 动 态 特 效 显 示 。 而 且 能 够 经 过 级 连方 法 来 扩 大 显 示 器 幕 尺 寸 以 达 成 增 加 显 示 内 容目 标 。 系 统 实 行PC 机 作 为 上 位 机 ， 上 位 机 向 单片机发送控制命令和上位机所存放显示代码，AT89S51 单 片 机 接 收 并 处 理 PC 机 控 制 命 令 和 显 示 代码 ， 由 显 示 驱 动 模 块 驱 动 一 个16×16分 辨 率LED 点阵 显 示 器 扫 描 显 示 。PC 机 和 单 片 机 之 间 通 信 实行 RS—232C通 信 标 准 来 实 现 。 所 选 择 AT89S51 单 片 机含 有 价 格 低 廉 程 序 写 入 方 便 特 点 使 得 整 个 系 统方 便 维 护 和 检 修 。 除 此 之 外 ， 该 系 统 只 占 用 了单 片 机 少 许I /O 口 和 内 存 ， 为 系 统 留 下 了 功 效 扩展 空 间 。关 键 字 ： AT89S51 ； LED 点 阵 显 示 ； 串 行 通对 设 计 题 目 标 特 点 ， 作 者 对 论 文 内 容 和 结 构 将做 以 下 安 排 ：（ 1 ） 初 步 方 案 论 证 和 选 择 搜 集 题 目 标 相 关 资 料 ， 并 参 考 现 在 通 用 设 计思 想 和 设 计 方 法 确 定 几 套 设 计 方 案 进 行 分 析 比较 。 最 终 选 定 了 以PC 机 为 上 位 机 ， 单 片 机 为 关键 控 制 器 件 ， 外 加 译 码 电 路 和 驱 动 电 路 设 计 方案 。（ 2 ） 方 案 实 现以 设 计 方 案 为 指 导 思 想 选 择 适 宜 器 件 来 实 现这 一 思 想 ， 选 择 器 件 时 要 从 功 效 和 电 气 特 征 两方 面 来 选 择 和 论 证 。 经 过 对 比 选 择 选 定 AT89S51 单片 机 为 关 键 控 制 器 件 ， 由 串 并 转 换 器 74LS164 和 锁存 器 74LS373 为 译 码 电 路 器 件 ， 三 极 管 8550 和 ULN2803为 驱 动 电 路 器 件 。 论 文 列 出 了 具 体 器 件 参 数 和...
