基于51单片机的超声波测距仪设计

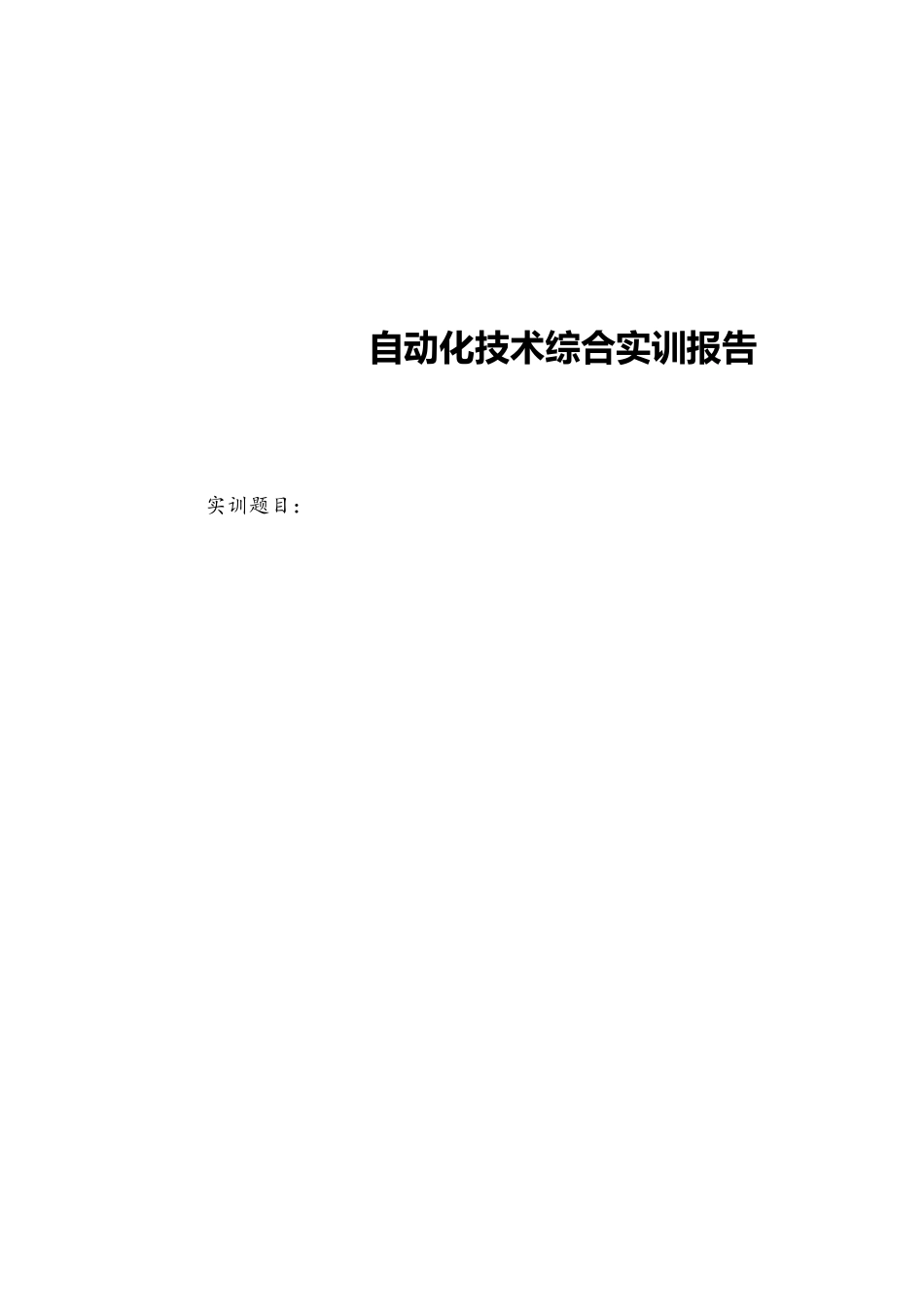

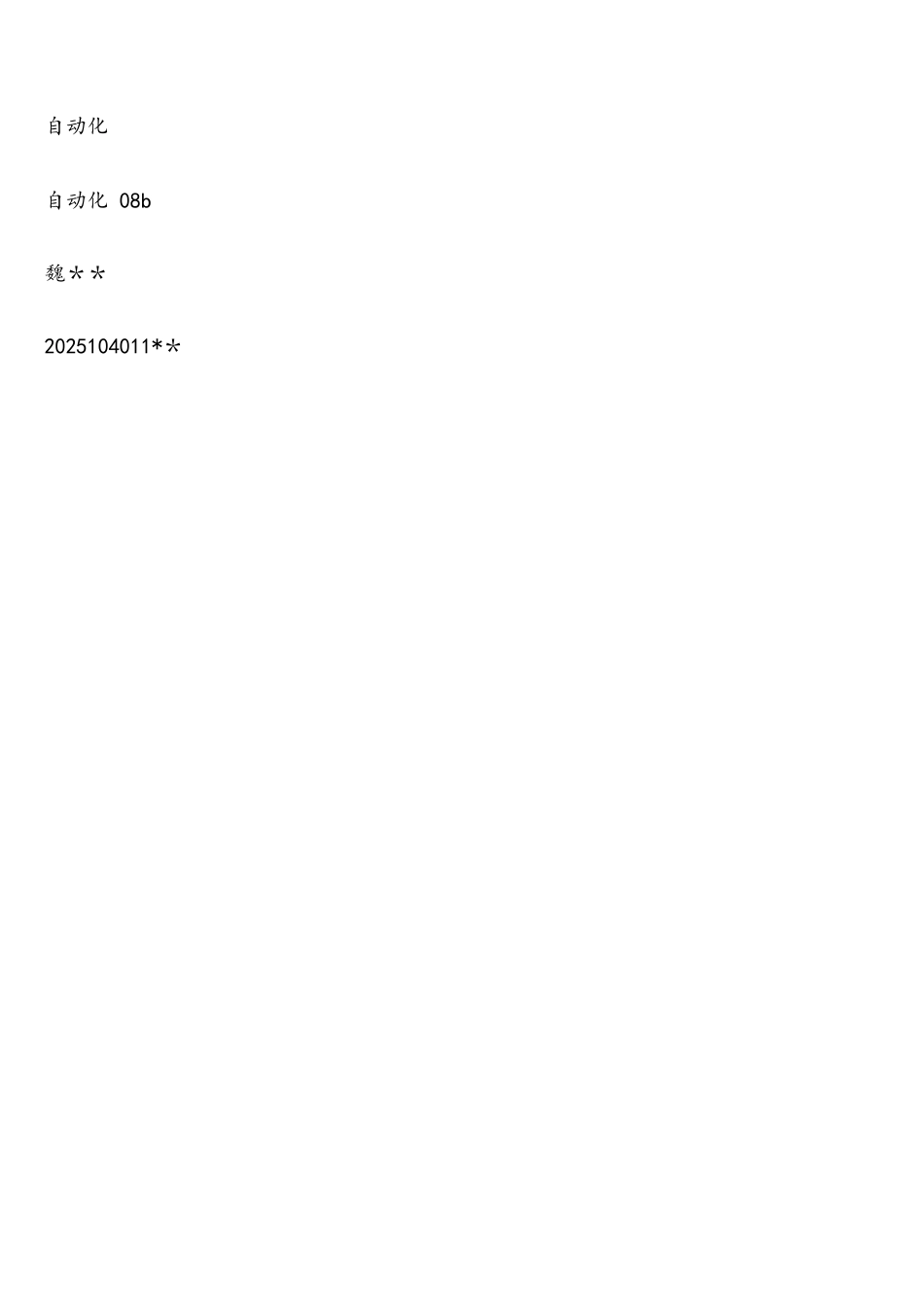

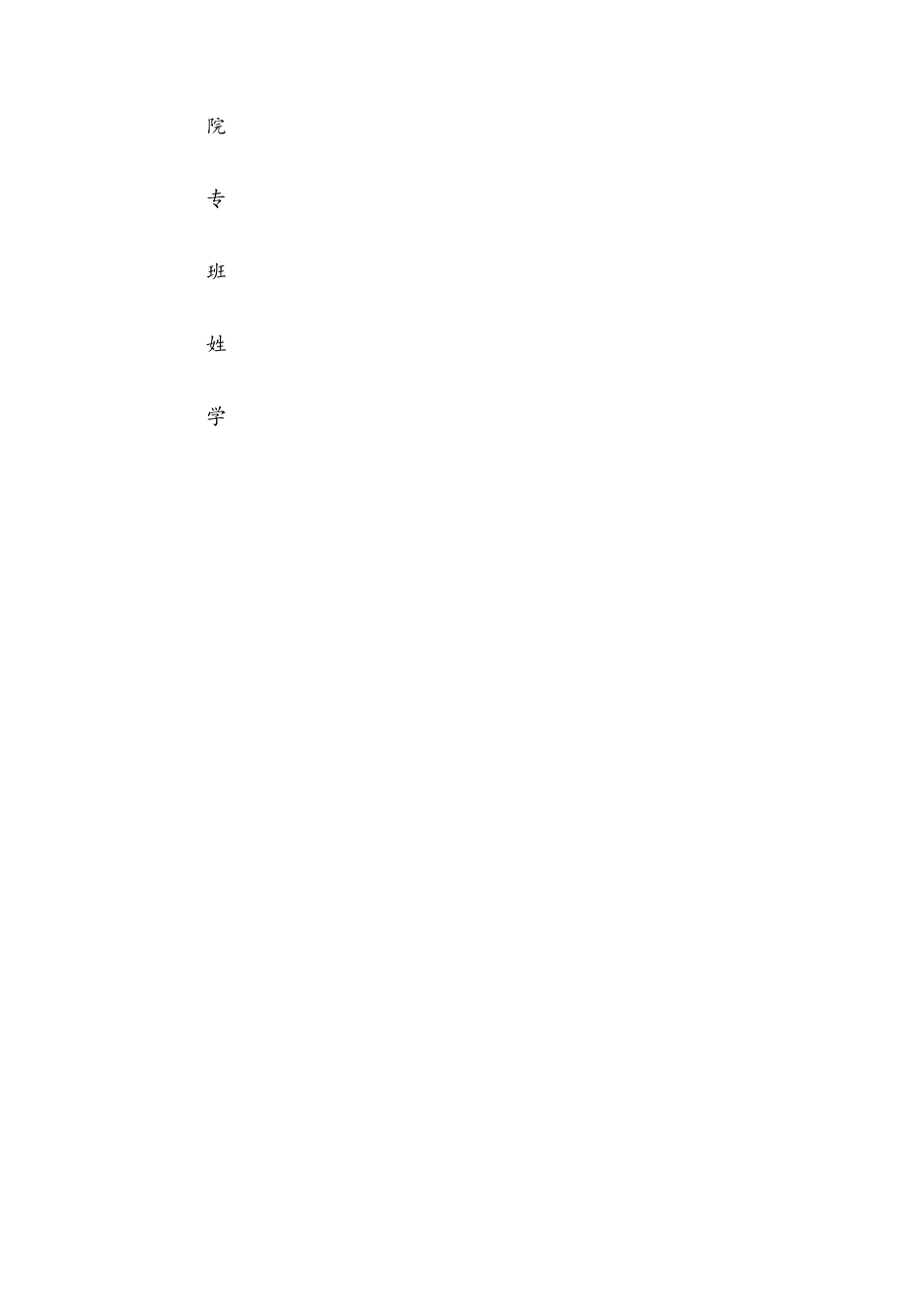

自动化技术综合实训报告实训题目：院专班姓学自动化自动化 08b魏＊＊2025104011*＊指导老师：实训地点:开课时间：序号评价内容分数序号评价内容分数1出勤(10 分)3实训任务完成情况（50 分）2课题难度分值（10 分）4实 训 总 结 报 告 （ 30 分）实训总成绩： 94 分学生姓名：魏*星实训评分指导老师评语：指导老师（签名）：年月目 录第 1 章 绪 论1。1 实训的目和要求1。2 实训课题设计功能描述………………………………………………………1。3 应解决的问题 ………………………………………………………………第 2 章 整体设计方案2。1 设计原理2。2 整体系统设计 ………………………………………………………………第 3 章 硬件电路设计3。1 电路原理图3.2 元件清单 ……………………………………………………………………3.3 重要电路介绍3.3.1 复位与晶振电路 ……………………………………………………3。3。2 超声波发射电路 ……………………………………………………3。3.3 超声波接收检测电路 ………………………………………………3.3。4 显示电路第 4 章 软件设计4.1 系统软件设计4.2 程序流程图4。3 程序设计与调试第 5 章 制板焊接调试8995。1 仿真结果与 PCB 图5.2 焊制电路板、实物运行调试5.3 误差分析与校正讨论总结与体会谢词参考文献附录第1章 绪论1。1 实训的目的和要求生产实训是自动化专业本科生在校期间必须进行的主要实践环节之一，是培养学生工程实践能力、提高学生工程素养的一个重要组成部分。作为一名工科学生，将来从事自动化及相关工作，为了让我们能尽早的认识社会实践，了解工业生产，提高自己的动手意识,强化个人素养,增强理论联系实际的观念，学校给我们安排了为期两周的专业实训，让我们学到的理论知识和实践联系到一起，为我们以后的走向社会打下一个坚实的基础.这次实训的主要目的是让大家进一步了解 AT89 系列单片机的引脚、功能，晶振电路、显示电路和信号输入输出电路的设计,熟悉使用 keil 软件和用汇编语言编程完成各种处理和控制,同时学习使用软件对电路进行设计，对项目进行仿真、调试,以及 PCB 板的制作等，最主要的是了解一个小型项目的研发过程,从项目的提出到项目实现需要怎样一步步来完成,项目完成事应该大概掌握以上要求。1.2 实训课题设计功能描述我们小组选择的课题是基于 AT89C51 单片机的超声波测距仪设计。由于超声波...
