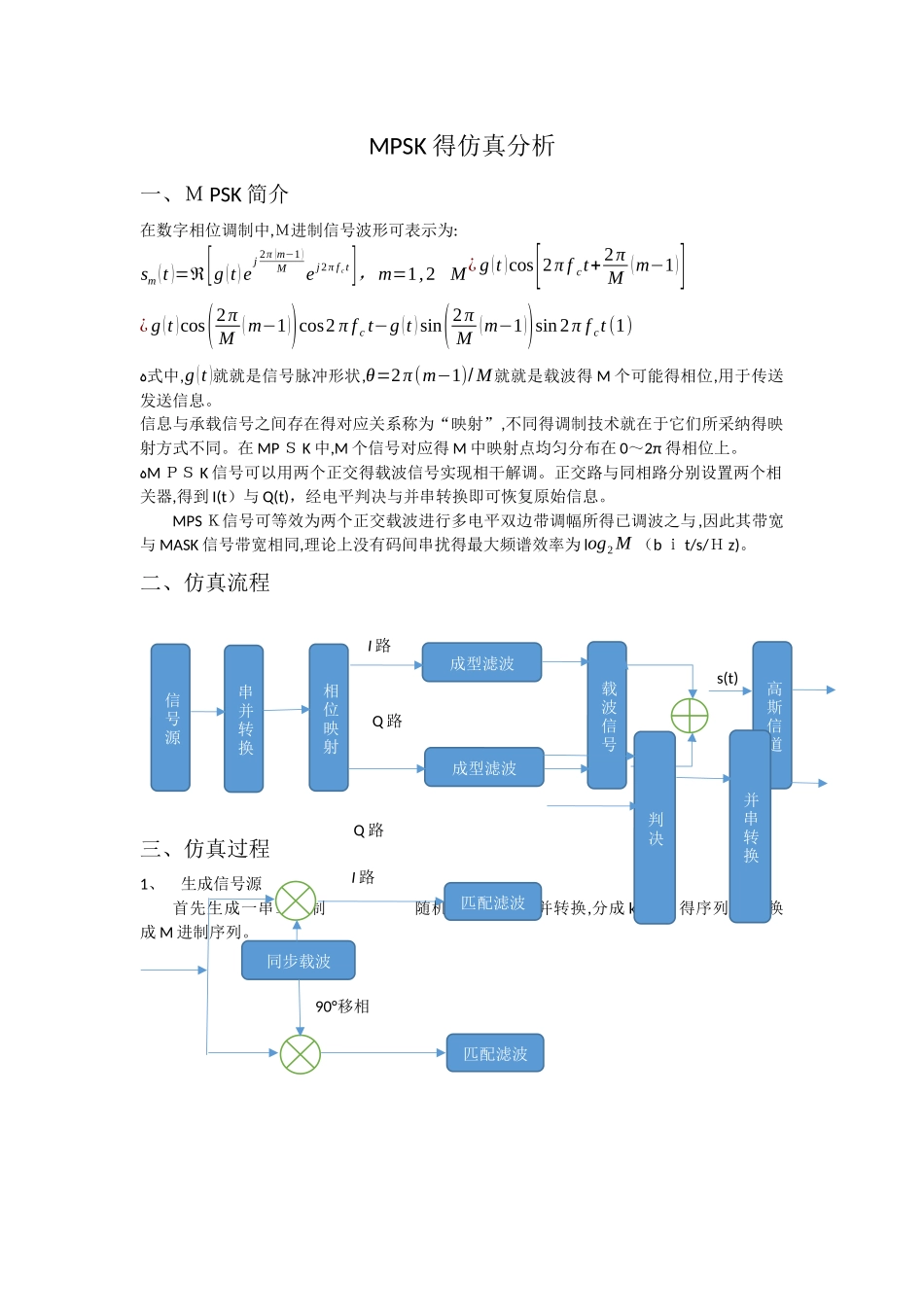

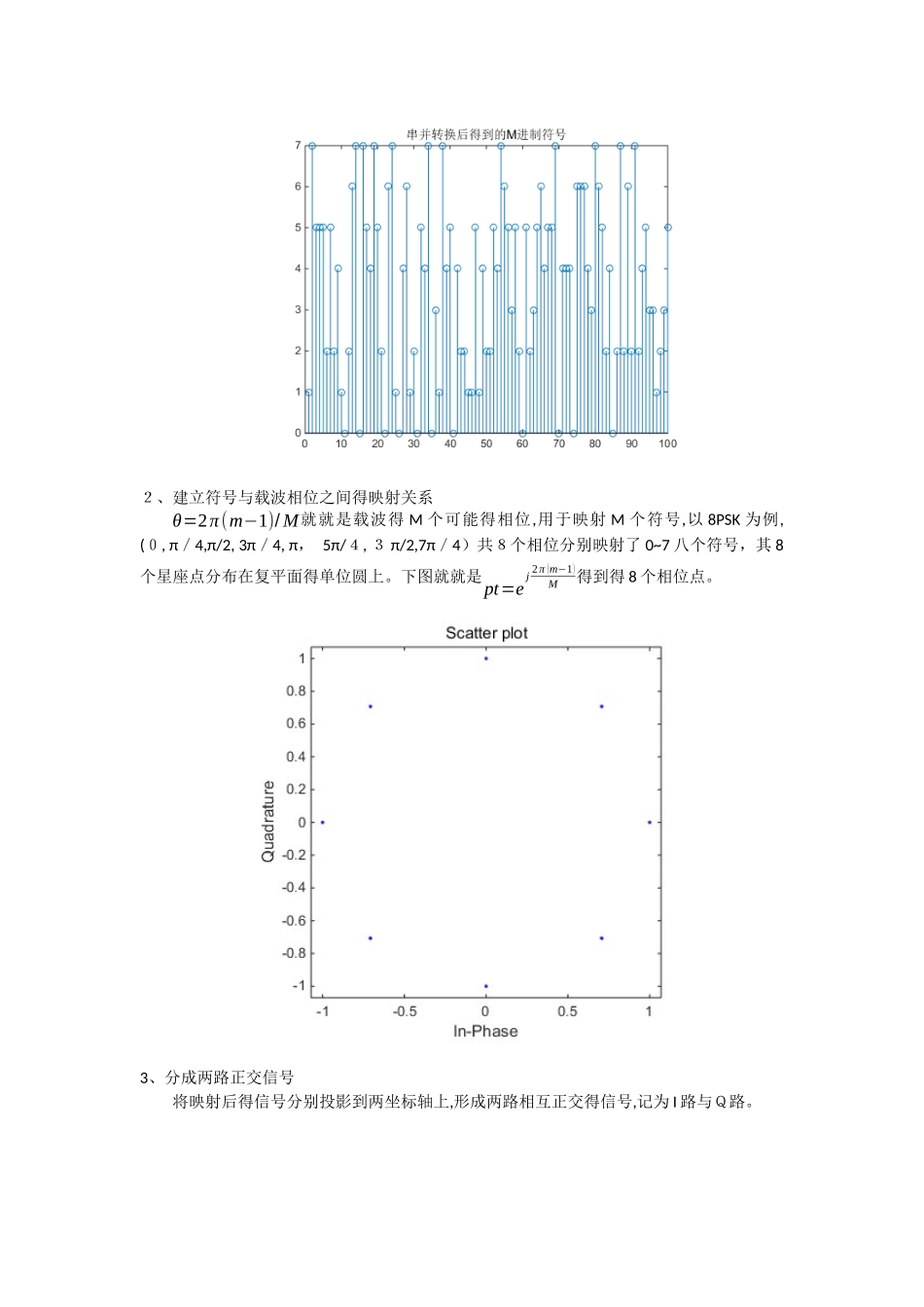

MPSK 得仿真分析一、Ｍ PSK 简介在数字相位调制中,Ｍ进制信号波形可表示为:sm (t )=ℜ[g (t)ej 2π (m−1 )Mej2π f c t]，m=1,2M¿ g (t )cos[2π f ct+ 2πM(m−1)]¿ g (t )cos(2πM(m−1))cos2 π f c t−g (t )sin(2πM(m−1))sin2π f ct (1)ﻩ式中,g (t )就就是信号脉冲形状,θ=2π(m−1)/ M就就是载波得 M 个可能得相位,用于传送发送信息。信息与承载信号之间存在得对应关系称为“映射”,不同得调制技术就在于它们所采纳得映射方式不同。在 MP Ｓ K 中,M 个信号对应得 M 中映射点均匀分布在 0～2π 得相位上。ﻩM ＰＳ K 信号可以用两个正交得载波信号实现相干解调。正交路与同相路分别设置两个相关器,得到 I(t）与 Q(t)，经电平判决与并串转换即可恢复原始信息。MPS Ｋ信号可等效为两个正交载波进行多电平双边带调幅所得已调波之与,因此其带宽与 MASK 信号带宽相同,理论上没有码间串扰得最大频谱效率为 log2M （b ｉ t/s/Ｈ z)。二、仿真流程三、仿真过程1、 生成信号源首先生成一串二进制随机序列,通过串并转换,分成 k*Ｎ/k 得序列,并转换成 M 进制序列。信号源串并转换相位映射成型滤波载波信号成型滤波I 路Q 路s(t)匹配滤波同步载波90°移相匹配滤波I 路Q 路高斯信道判决并串转换２、建立符号与载波相位之间得映射关系θ=2π(m−1)/ M就就是载波得 M 个可能得相位,用于映射 M 个符号,以 8PSK 为例, (０, π／4,π/2, 3π／4, π， 5π/４, ３ π/2,7π／4）共８个相位分别映射了 0~7 八个符号，其 8个星座点分布在复平面得单位圆上。下图就就是pt=ej 2π (m−1)M得到得 8 个相位点。3、分成两路正交信号将映射后得信号分别投影到两坐标轴上,形成两路相互正交得信号,记为 I 路与Ｑ路。４、成型滤波ﻩ若就就是在此处直接加载波，会造成信号得突变,带宽无穷大。信号在经过带限信号后,码间干扰会非常严重。为了解决这一问题,可以使用一种平滑得成型滤波器,使其不仅可以较为平滑，而且其拖尾在其她码元得位置拖尾为０，这样就可以有效解决码间干扰。此处使用得一种滤波器就就就是升余弦滤波器。过采样得数字信号处理起来对低通滤波器得要求相对较低,假如不过采样，滤波得时候滤波器需要很陡峭,指标会很严格。5、加载波将 I/Q 两路信号合并,并调到载频上。可以进一步得到 M Ｐ SK 频谱(８ PSK）。６、通过高斯信道7、做相干将接收信号分别...
