基于MATLAB的水箱水位模糊控制VIP专享

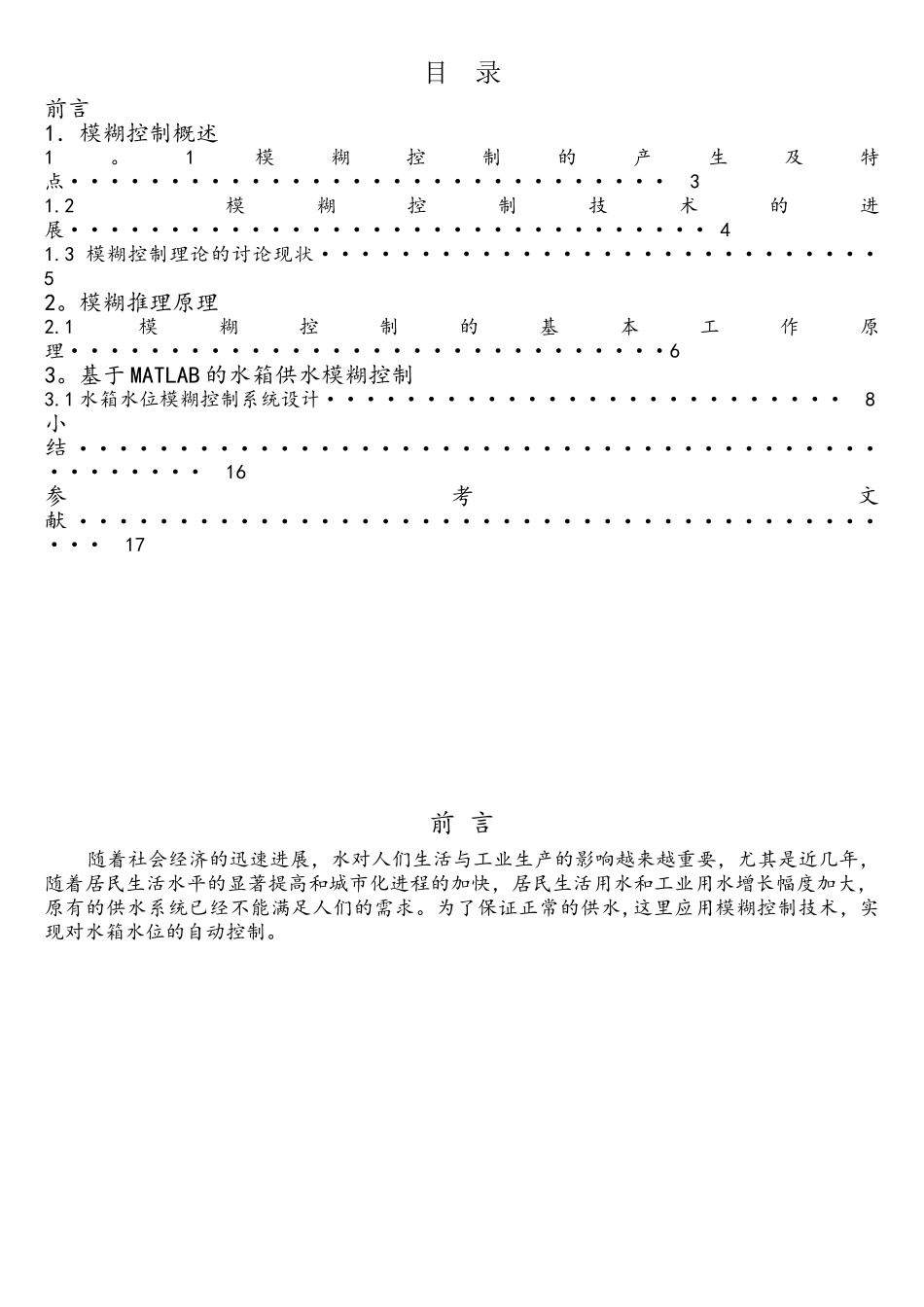

目 录前言1．模糊控制概述1。1模糊控制的产生及特点······························ 31.2 模糊控制技术的进展································ 41.3 模糊控制理论的讨论现状···························· 52。模糊推理原理2.1模糊控制的基本工作原理······························63。基于 MATLAB 的水箱供水模糊控制3.1 水箱水位模糊控制系统设计·························· 8小结 ················································ 16 参考文献 ··········································· 17前 言 随着社会经济的迅速进展，水对人们生活与工业生产的影响越来越重要，尤其是近几年，随着居民生活水平的显著提高和城市化进程的加快，居民生活用水和工业用水增长幅度加大，原有的供水系统已经不能满足人们的需求。为了保证正常的供水,这里应用模糊控制技术，实现对水箱水位的自动控制。3、基于 MATLAB 的水箱供水模糊控制3。1 水箱水位模糊控制系统设计本系统设计基于 MATLAB 图形模糊推理系统，设计步骤如下：（1） 打开 MATLAB,输入指令 fuzzy,打开模糊逻辑工具箱的图形用户界面窗口，新建一个Mamdani 模糊推理系统。图 3。1 在 FIS Editor 窗口中新建水位控制模糊推理系统（2） 增加一个输入变量，将输入变量命名为水位误差、误差变化，将输出变量命名为阀门开关速度。这样就建立了一个两输入单输出的模糊推理系统,保存为 shuixiang。fis。图 3。2 增加一个输入变量（3） 设计模糊化模块:设水位误差的论域为［-1 1]，误差变化的论域为［—0。1 0。1]；两个输入量的模糊集都定为 5 个:其中水位误差定为高、偏高、合适、偏低、低五等；参数分别为[0.3 —1］、［0.3 —0。5］、［0。3 0]、[0。3 0.5］、［0。3 1];图 3.3 设计水位误差模块误差变化分为大、偏大、合适、偏小、小五等。参数分别为[0。03 -0.1]、［0.03 -0 。 05] 、 ［ 0 。 03 0] 、[0 。 03 0 。 05] 、 ［ 0.03 0。1]，隶属度函数均为高斯函数。图 3.4 设计误差变化模块阀门的开关速度定为 5 等：快开、慢开、不动、慢关、快关 .参数分别为[—...
