基于matlab设计的数字基带传输系统

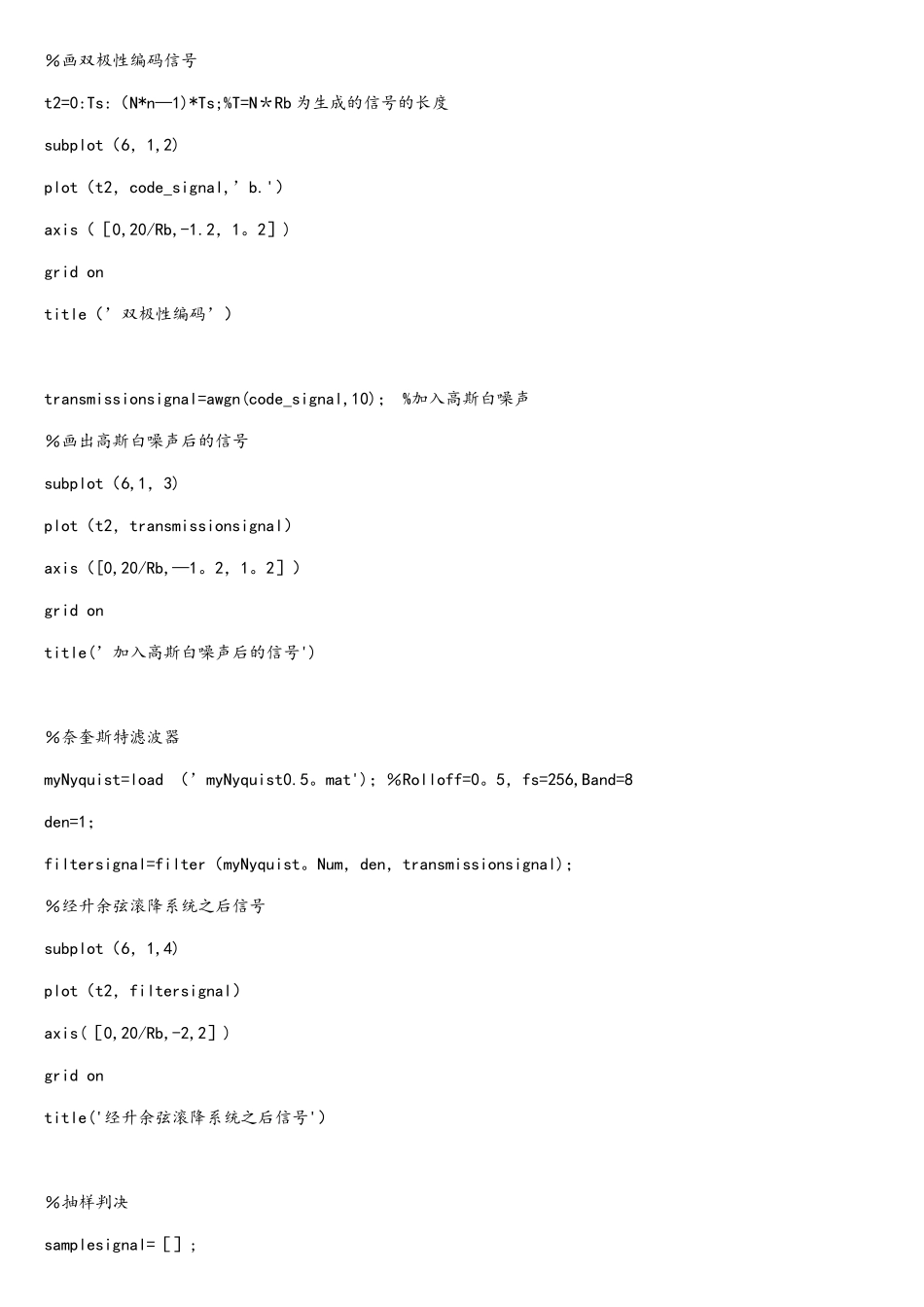

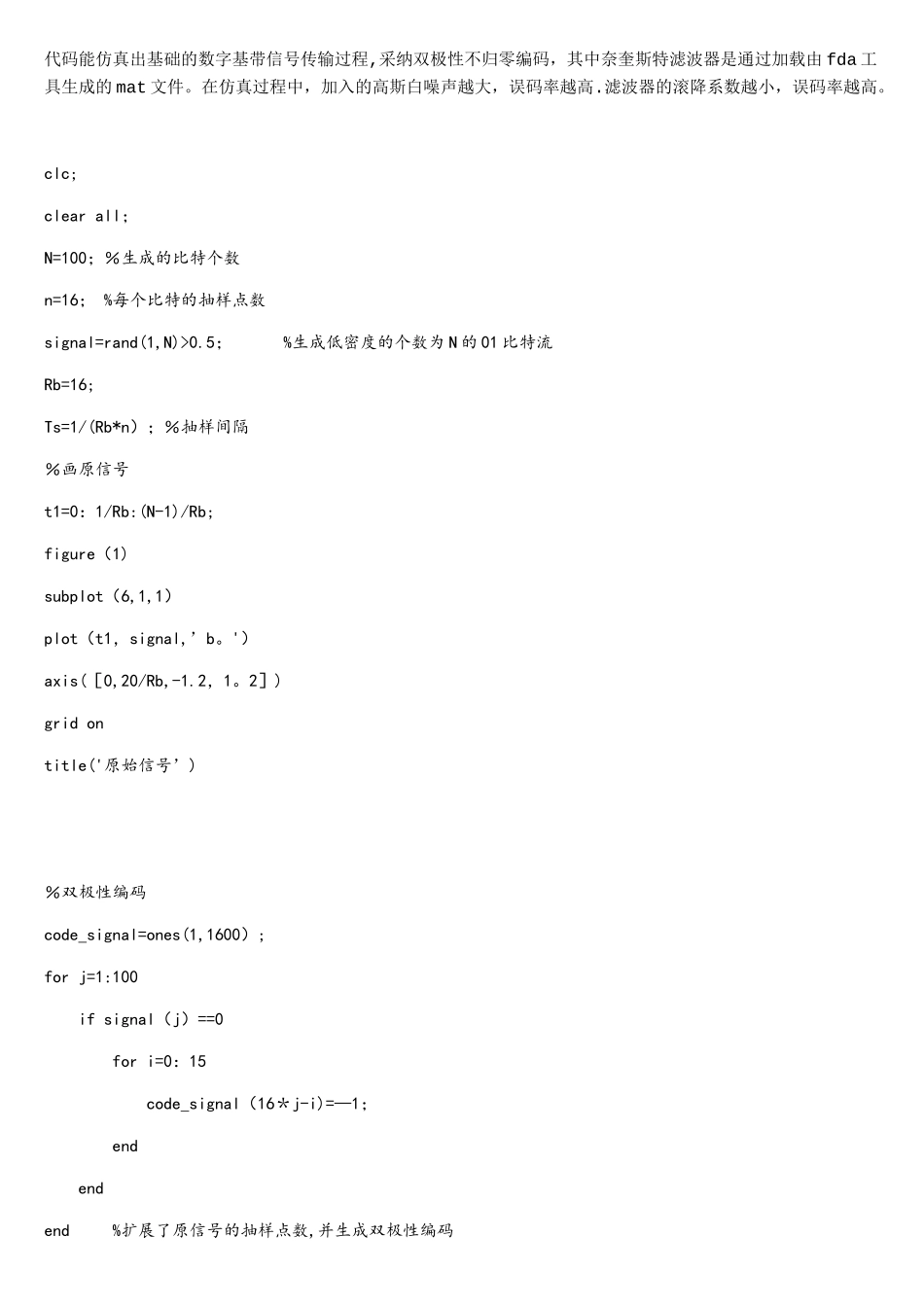

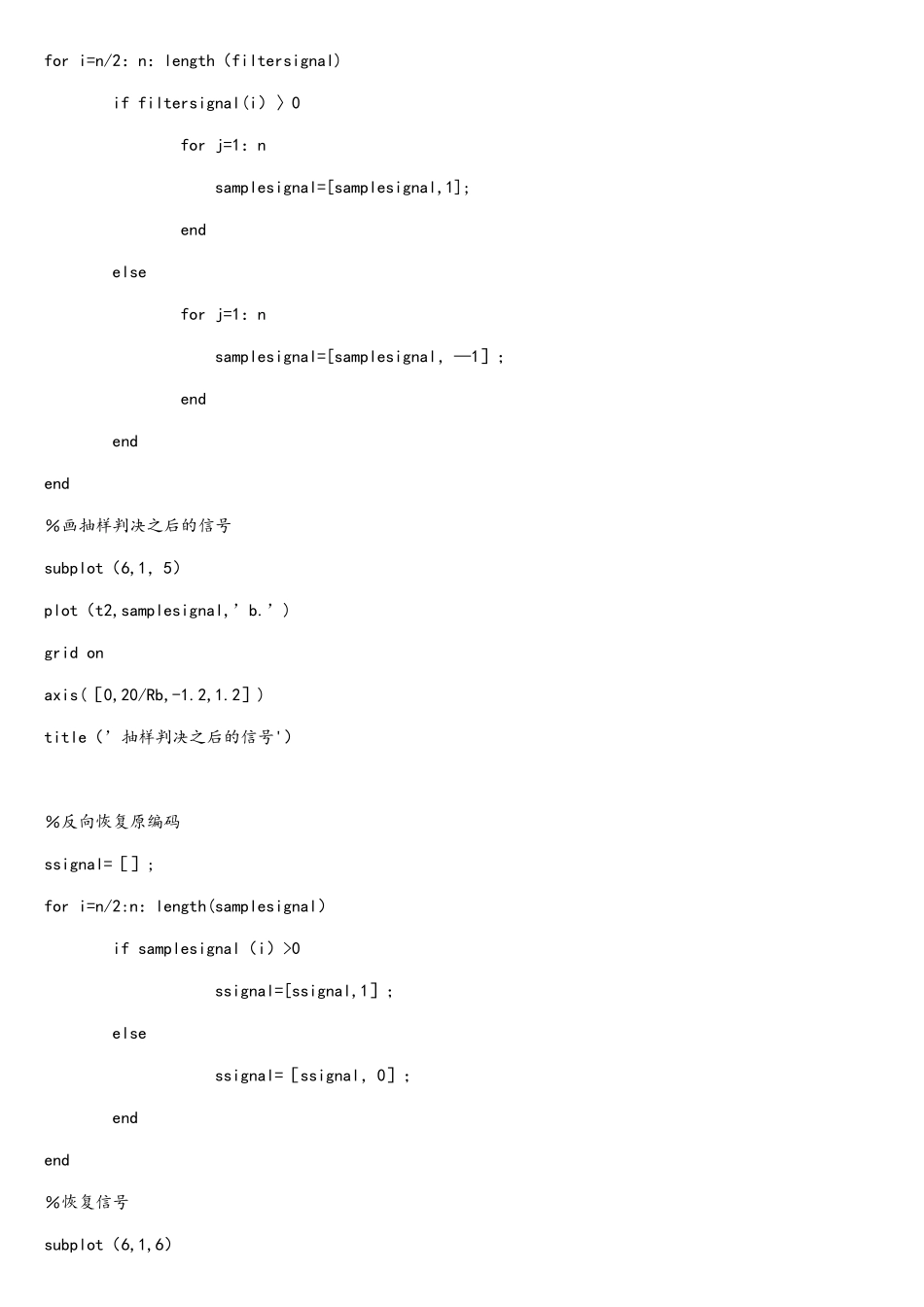

代码能仿真出基础的数字基带信号传输过程,采纳双极性不归零编码，其中奈奎斯特滤波器是通过加载由 fda 工具生成的 mat 文件。在仿真过程中，加入的高斯白噪声越大，误码率越高.滤波器的滚降系数越小，误码率越高。clc;clear all；N=100；％生成的比特个数n=16； %每个比特的抽样点数signal=rand(1,N)>0.5； %生成低密度的个数为 N 的 01 比特流Rb=16;Ts=1/(Rb*n）；％抽样间隔％画原信号t1=0：1/Rb:(N-1)/Rb;figure（1)subplot（6,1,1）plot（t1，signal,’b。'）axis(［0,20/Rb,-1.2，1。2］)grid ontitle('原始信号’) ％双极性编码code_signal=ones(1,1600）;for j=1:100 if signal（j）==0 for i=0：15 code_signal（16＊j-i)=—1； end endend %扩展了原信号的抽样点数,并生成双极性编码％画双极性编码信号t2=0:Ts:（N*n—1)*Ts;%T=N＊Rb 为生成的信号的长度subplot（6，1,2)plot（t2，code_signal,’b.'）axis（［0,20/Rb,-1.2，1。2］)grid ontitle（’双极性编码’） transmissionsignal=awgn(code_signal,10)； %加入高斯白噪声％画出高斯白噪声后的信号subplot（6,1，3)plot（t2，transmissionsignal）axis（[0,20/Rb,—1。2，1。2］）grid ontitle(’加入高斯白噪声后的信号') ％奈奎斯特滤波器myNyquist=load （’myNyquist0.5。mat')；％Rolloff=0。5，fs=256,Band=8den=1；filtersignal=filter（myNyquist。Num，den，transmissionsignal)；％经升余弦滚降系统之后信号subplot（6，1,4)plot（t2，filtersignal）axis(［0,20/Rb,-2,2］)grid ontitle('经升余弦滚降系统之后信号'） ％抽样判决samplesignal=［］;for i=n/2：n：length（filtersignal) if filtersignal(i）〉0 for j=1：n samplesignal=[samplesignal,1]; end else for j=1：n samplesignal=[samplesignal，—1］； end endend％画抽样判决之后的信号subplot（6,1，5）plot（t2,samplesignal,’b.’)grid onaxis(［0,20/Rb,-1.2,1.2］)title（’抽样判决之后的信号'） ％反向恢复原编码ssignal=［］;for i=n/2:n：length(samplesignal） if samplesignal（i）>0 ssignal=[ssignal,1］； else ssignal=［ssignal，0］； endend％恢复信号subplot（6,1,6）00.20.40.60.811.2-101原 始 信 号00.20.40.60.811.2-101双 极 性 编 码00.20.40.60.811.2-101加 入 高 斯 白 噪 声 后 的 信 号00.20.40.60.811.2-202经 升 余 弦 滚 降 系 统 之 后 信 号00.20.40.60.811.2-101抽 样 判 决 之 后 的 信 号00.20.40.60.811.2-101恢 复 信 号plot（t1，ssignal，'b。’）grid onaxis（[0,20/Rb，-1.2,1.2])title（'恢复信号'） ％误码率的计算syms cntcnt=0；for c=1:100 if signal（c）==ssignal(c) cnt=cnt+0; else cnt=cnt+1; endenderror=cnt/n仿真图：
