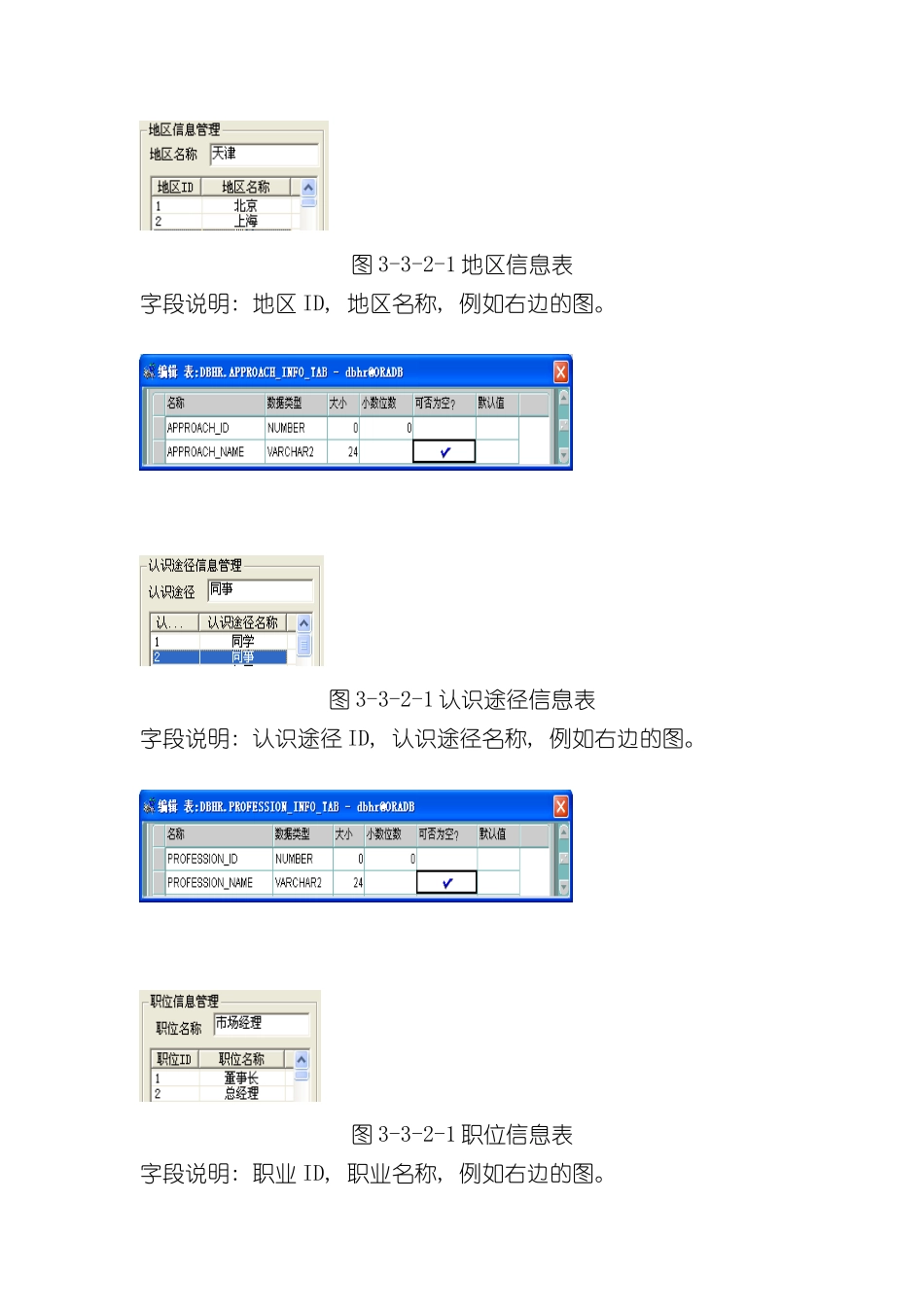

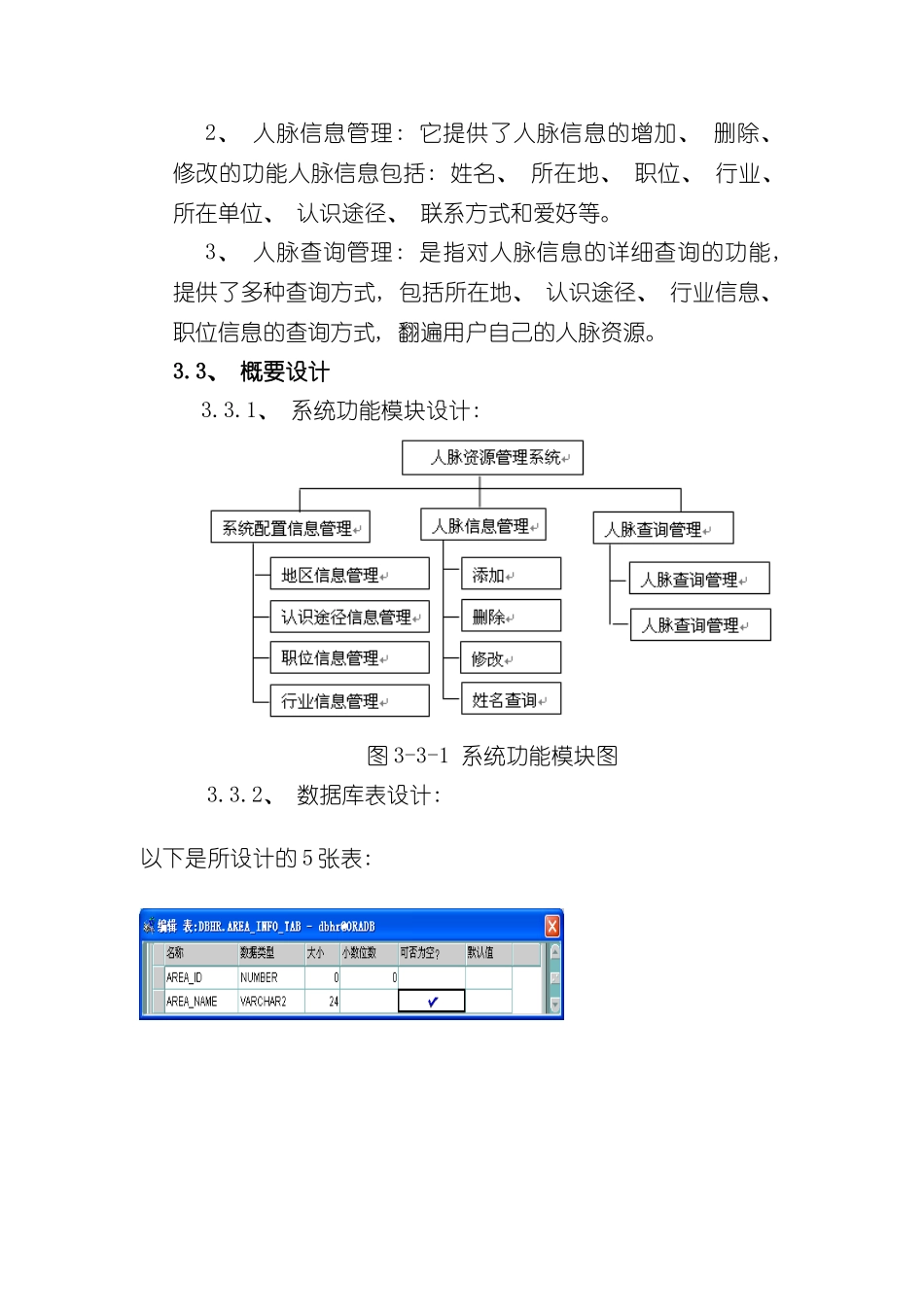

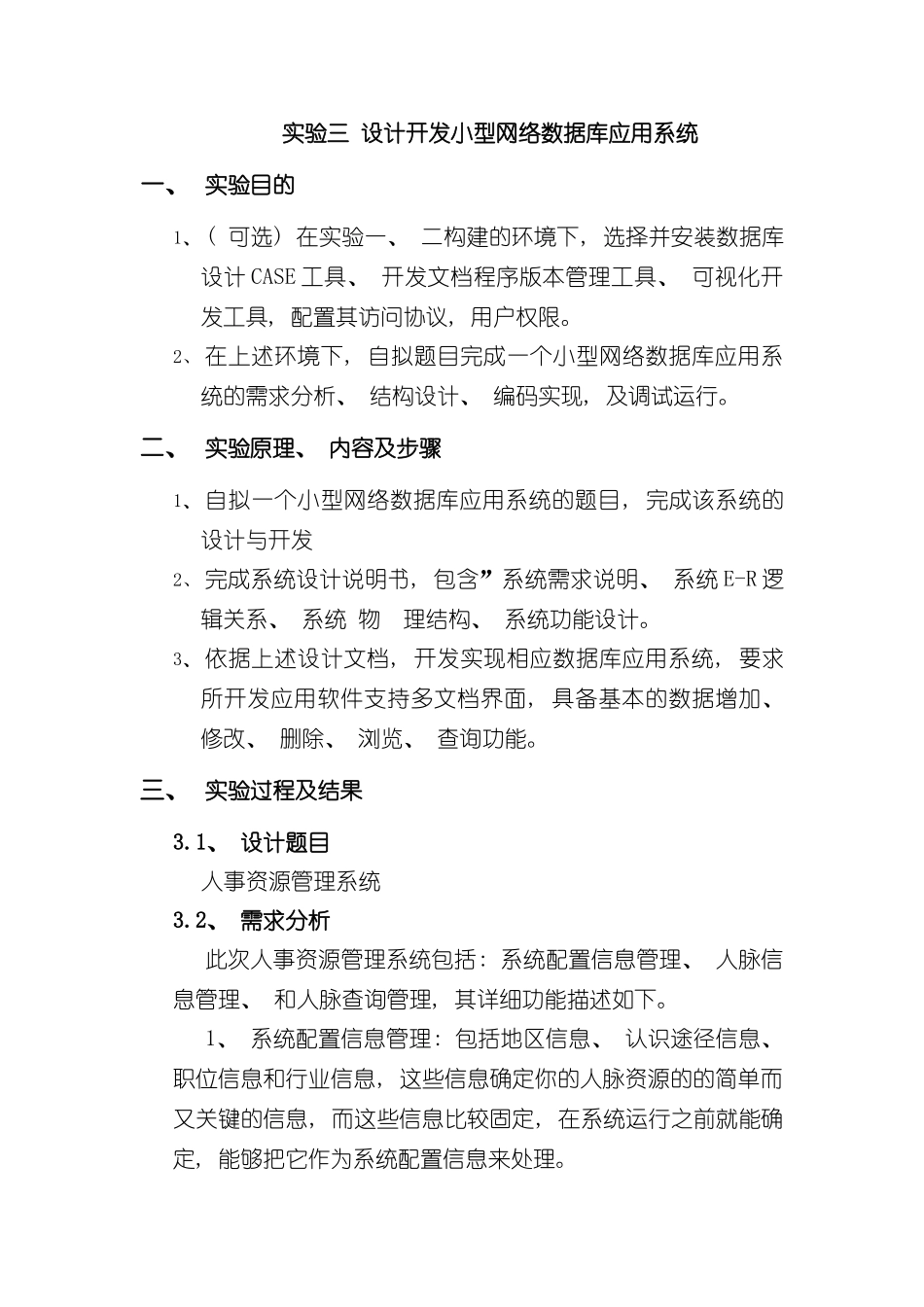

实验三 设计开发小型网络数据库应用系统一、 实验目的1、 ( 可选) 在实验一、 二构建的环境下, 选择并安装数据库设计 CASE 工具、 开发文档程序版本管理工具、 可视化开发工具, 配置其访问协议, 用户权限。2、 在上述环境下, 自拟题目完成一个小型网络数据库应用系统的需求分析、 结构设计、 编码实现, 及调试运行。二、 实验原理、 内容及步骤1、 自拟一个小型网络数据库应用系统的题目, 完成该系统的设计与开发2、 完成系统设计说明书, 包含”系统需求说明、 系统 E-R 逻辑关系、 系统 物 理结构、 系统功能设计。3、 依据上述设计文档, 开发实现相应数据库应用系统, 要求所开发应用软件支持多文档界面, 具备基本的数据增加、 修改、 删除、 浏览、 查询功能。三、 实验过程及结果3.1、 设计题目人事资源管理系统3.2、 需求分析此次人事资源管理系统包括: 系统配置信息管理、 人脉信息管理、 和人脉查询管理, 其详细功能描述如下。1、 系统配置信息管理: 包括地区信息、 认识途径信息、 职位信息和行业信息, 这些信息确定你的人脉资源的的简单而又关键的信息, 而这些信息比较固定, 在系统运行之前就能确定, 能够把它作为系统配置信息来处理。2、 人脉信息管理: 它提供了人脉信息的增加、 删除、 修改的功能人脉信息包括: 姓名、 所在地、 职位、 行业、 所在单位、 认识途径、 联系方式和爱好等。3、 人脉查询管理: 是指对人脉信息的详细查询的功能, 提供了多种查询方式, 包括所在地、 认识途径、 行业信息、 职位信息的查询方式, 翻遍用户自己的人脉资源。3.3、 概要设计3.3.1、 系统功能模块设计: 图 3-3-1 系统功能模块图3.3.2、 数据库表设计: 以下是所设计的 5 张表: 图 3-3-2-1 地区信息表字段说明: 地区 ID, 地区名称, 例如右边的图。 图 3-3-2-1 认识途径信息表字段说明: 认识途径 ID, 认识途径名称, 例如右边的图。 图 3-3-2-1 职位信息表字段说明: 职业 ID, 职业名称, 例如右边的图。 图 3-3-2-1 行业信息表字段说明: 行业信息 ID, 行业名称, 例如右边的图。图 3-3-2-1 人脉资源信息表字段说明: 姓名、 所在地、 职位、 行业、 所在单位、 认识途径、 联系方式和爱好, 例如下图。设计表的思想: 分析所要设计的系统, 系统中要体现所建人脉的关键信息, 因此姓名、 所在地、 职位、 行业、 所在单位、...
