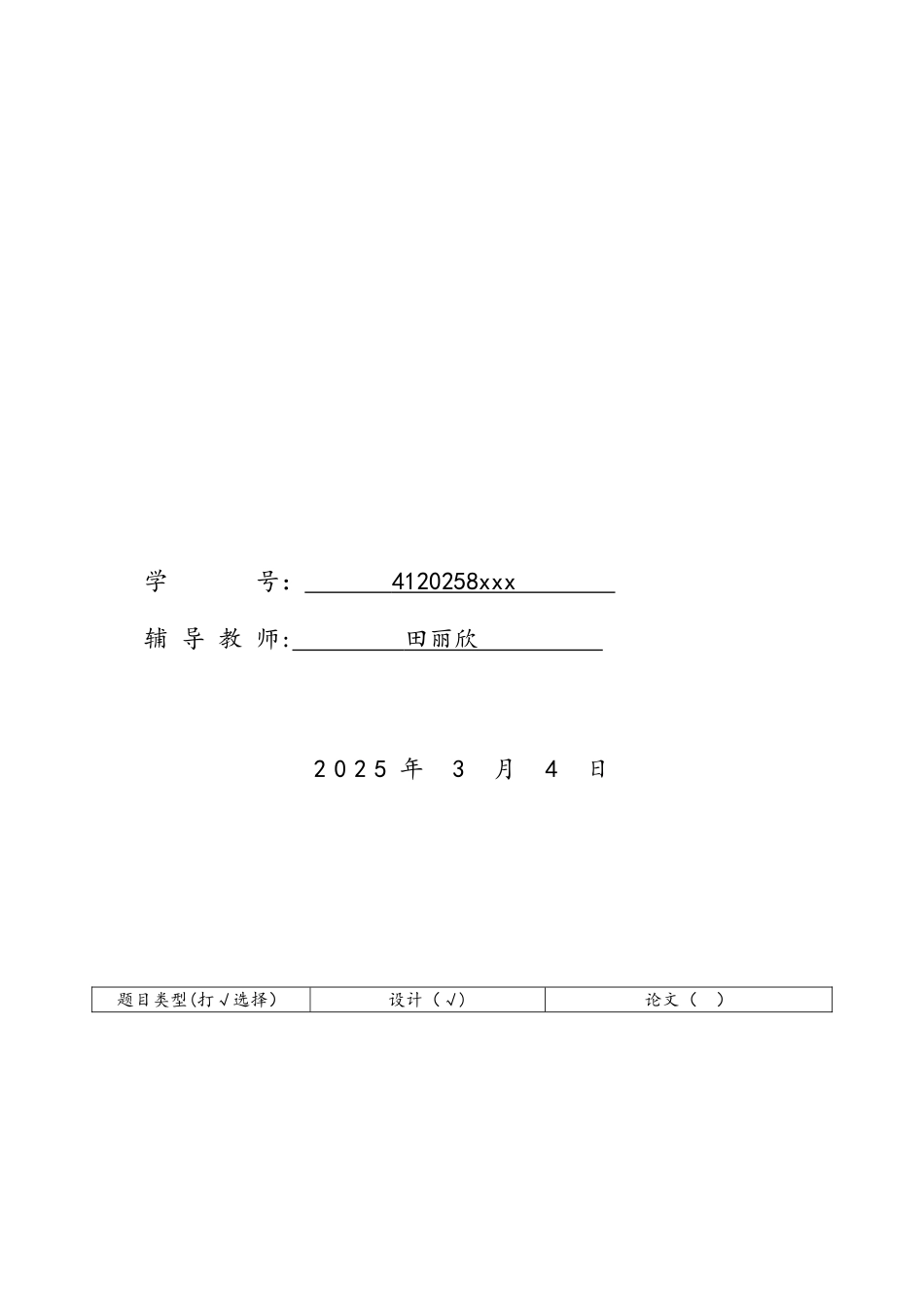

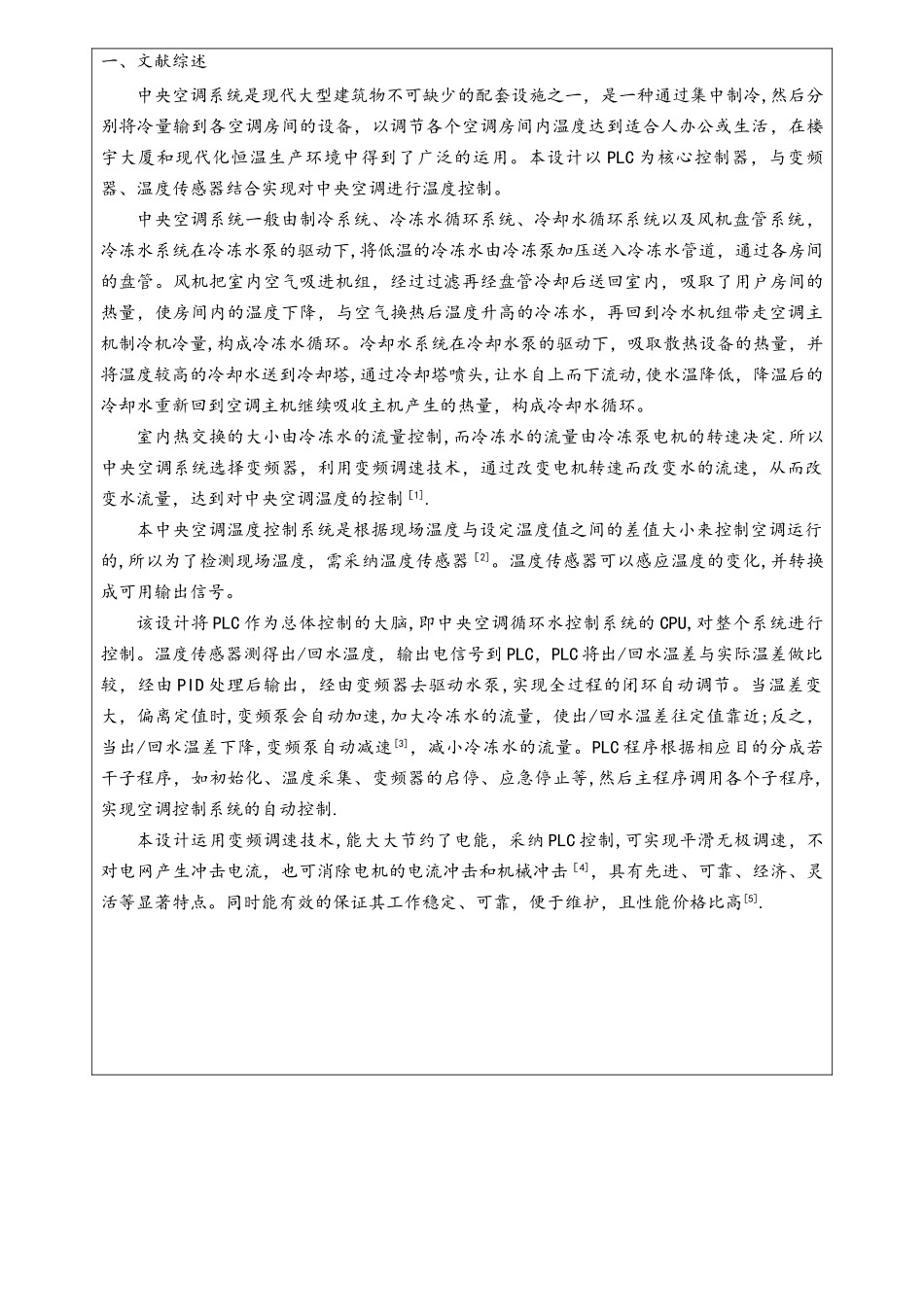

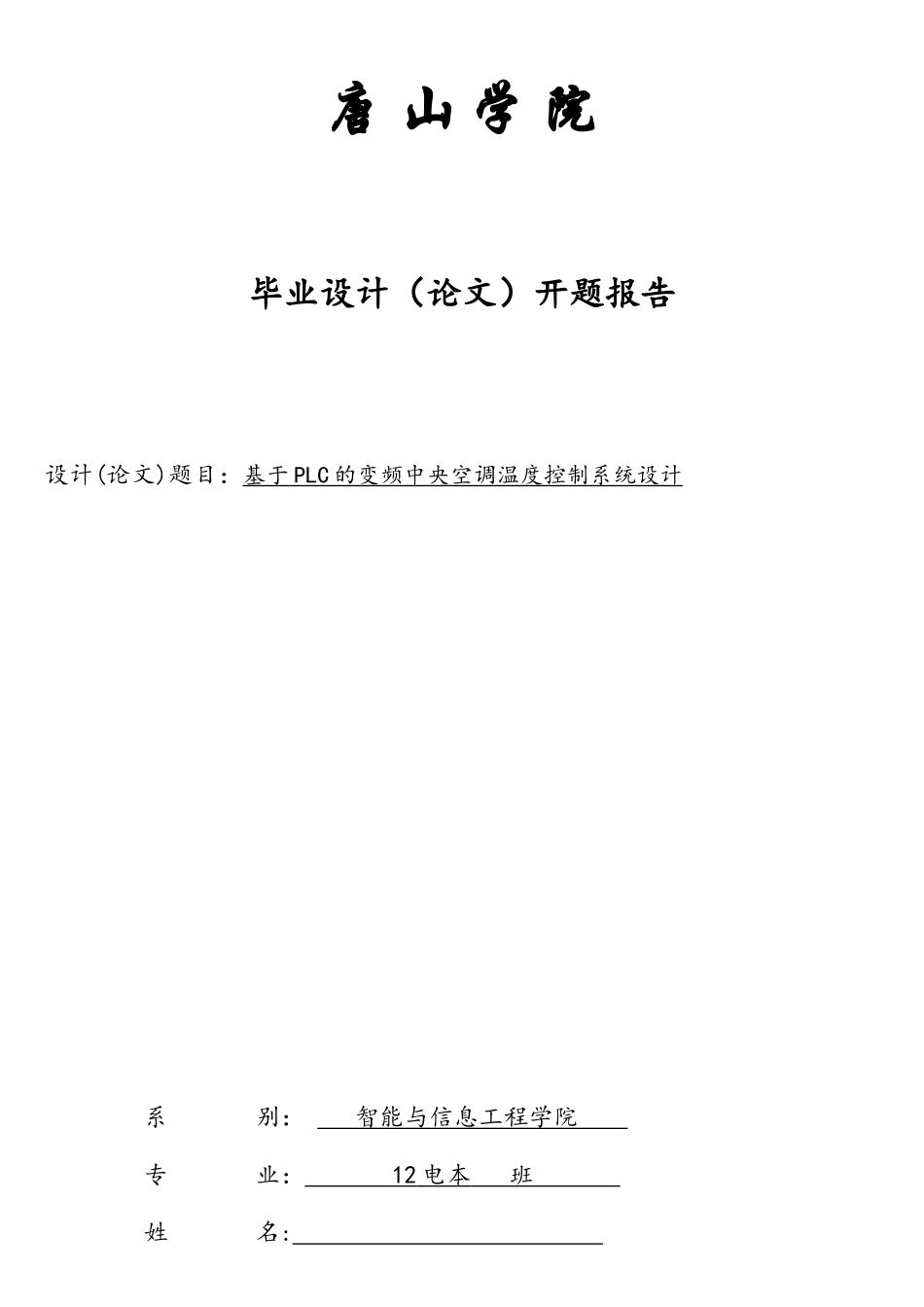

唐 山 学 院毕业设计（论文）开题报告设计(论文)题目：基于 PLC 的变频中央空调温度控制系统设计 系 别： 智能与信息工程学院 专 业： 12 电本 班 姓 名: 学 号： 4120258xxx 辅 导 教 师: 田丽欣 2 0 2 5 年 3 月 4 日题目类型(打√选择）设计（√)论文（ ）一、文献综述中央空调系统是现代大型建筑物不可缺少的配套设施之一，是一种通过集中制冷,然后分别将冷量输到各空调房间的设备，以调节各个空调房间内温度达到适合人办公或生活，在楼宇大厦和现代化恒温生产环境中得到了广泛的运用。本设计以 PLC 为核心控制器，与变频器、温度传感器结合实现对中央空调进行温度控制。中央空调系统一般由制冷系统、冷冻水循环系统、冷却水循环系统以及风机盘管系统，冷冻水系统在冷冻水泵的驱动下,将低温的冷冻水由冷冻泵加压送入冷冻水管道，通过各房间的盘管。风机把室内空气吸进机组，经过过滤再经盘管冷却后送回室内，吸取了用户房间的热量，使房间内的温度下降，与空气换热后温度升高的冷冻水，再回到冷水机组带走空调主机制冷机冷量,构成冷冻水循环。冷却水系统在冷却水泵的驱动下，吸取散热设备的热量，并将温度较高的冷却水送到冷却塔,通过冷却塔喷头,让水自上而下流动,使水温降低，降温后的冷却水重新回到空调主机继续吸收主机产生的热量，构成冷却水循环。室内热交换的大小由冷冻水的流量控制,而冷冻水的流量由冷冻泵电机的转速决定.所以中央空调系统选择变频器，利用变频调速技术，通过改变电机转速而改变水的流速，从而改变水流量，达到对中央空调温度的控制［1].本中央空调温度控制系统是根据现场温度与设定温度值之间的差值大小来控制空调运行的,所以为了检测现场温度，需采纳温度传感器［2]。温度传感器可以感应温度的变化,并转换成可用输出信号。该设计将 PLC 作为总体控制的大脑,即中央空调循环水控制系统的 CPU,对整个系统进行控制。温度传感器测得出/回水温度，输出电信号到 PLC，PLC 将出/回水温差与实际温差做比较，经由 PID 处理后输出，经由变频器去驱动水泵,实现全过程的闭环自动调节。当温差变大，偏离定值时,变频泵会自动加速,加大冷冻水的流量，使出/回水温差往定值靠近;反之，当出/回水温差下降,变频泵自动减速[3]，减小冷冻水的流量。PLC 程序根据相应目的分成若干子程序，如初始化、温度采集、变频器的启停、应急停止等,然后主程序调用各个子程序,实现空调控制系统的自动控制.本...
