基于PLC的变频恒压供水系统设计.

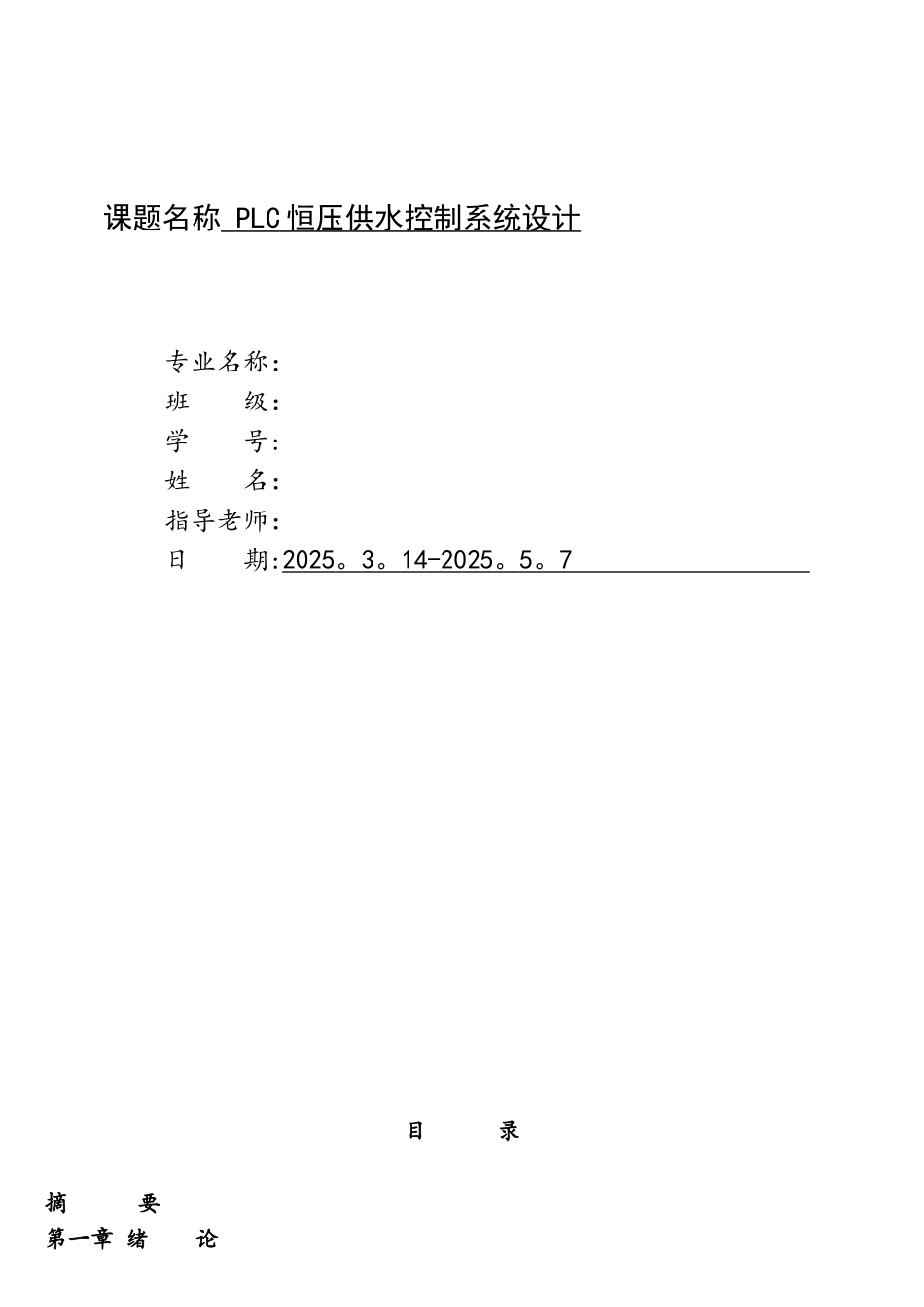

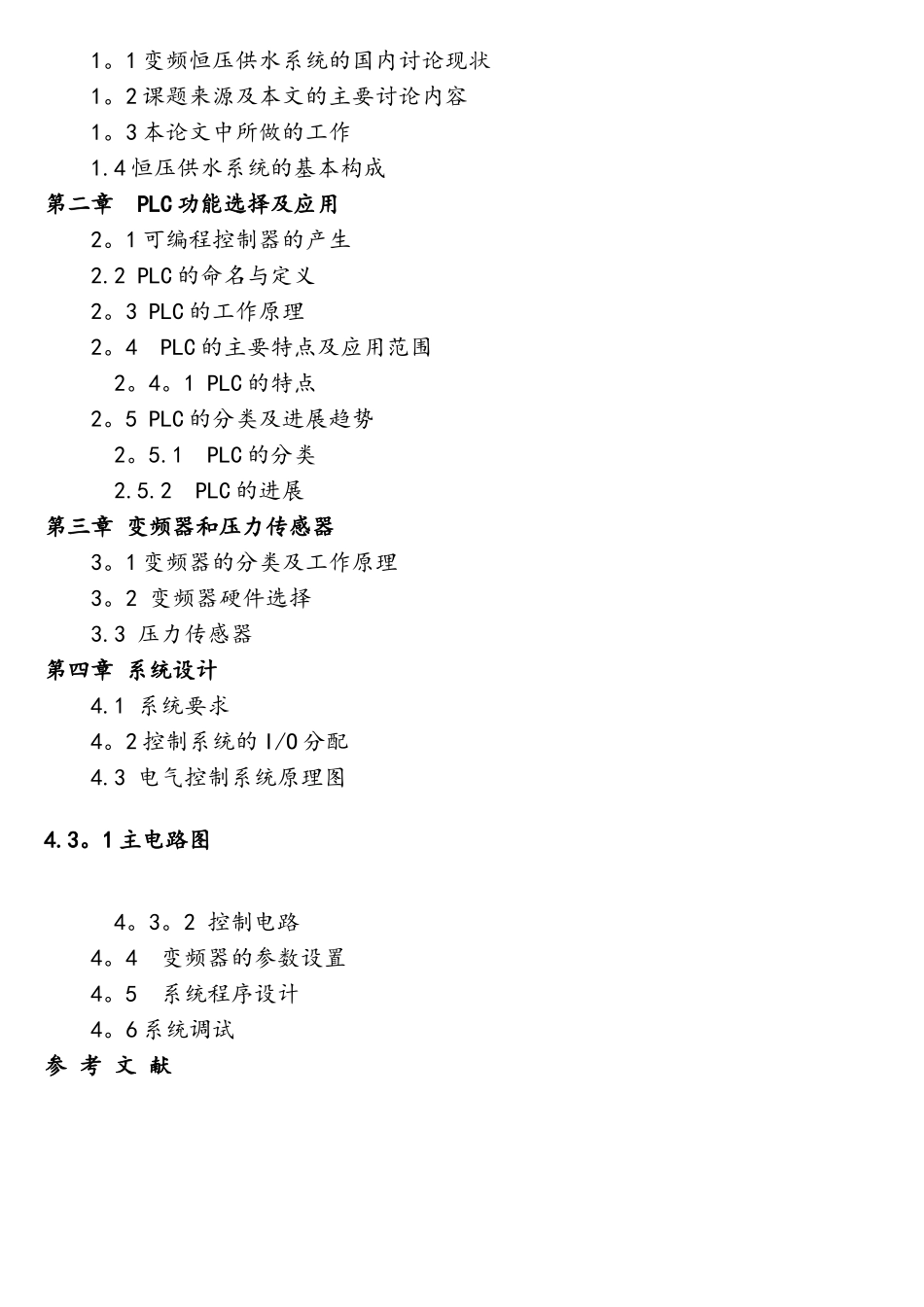

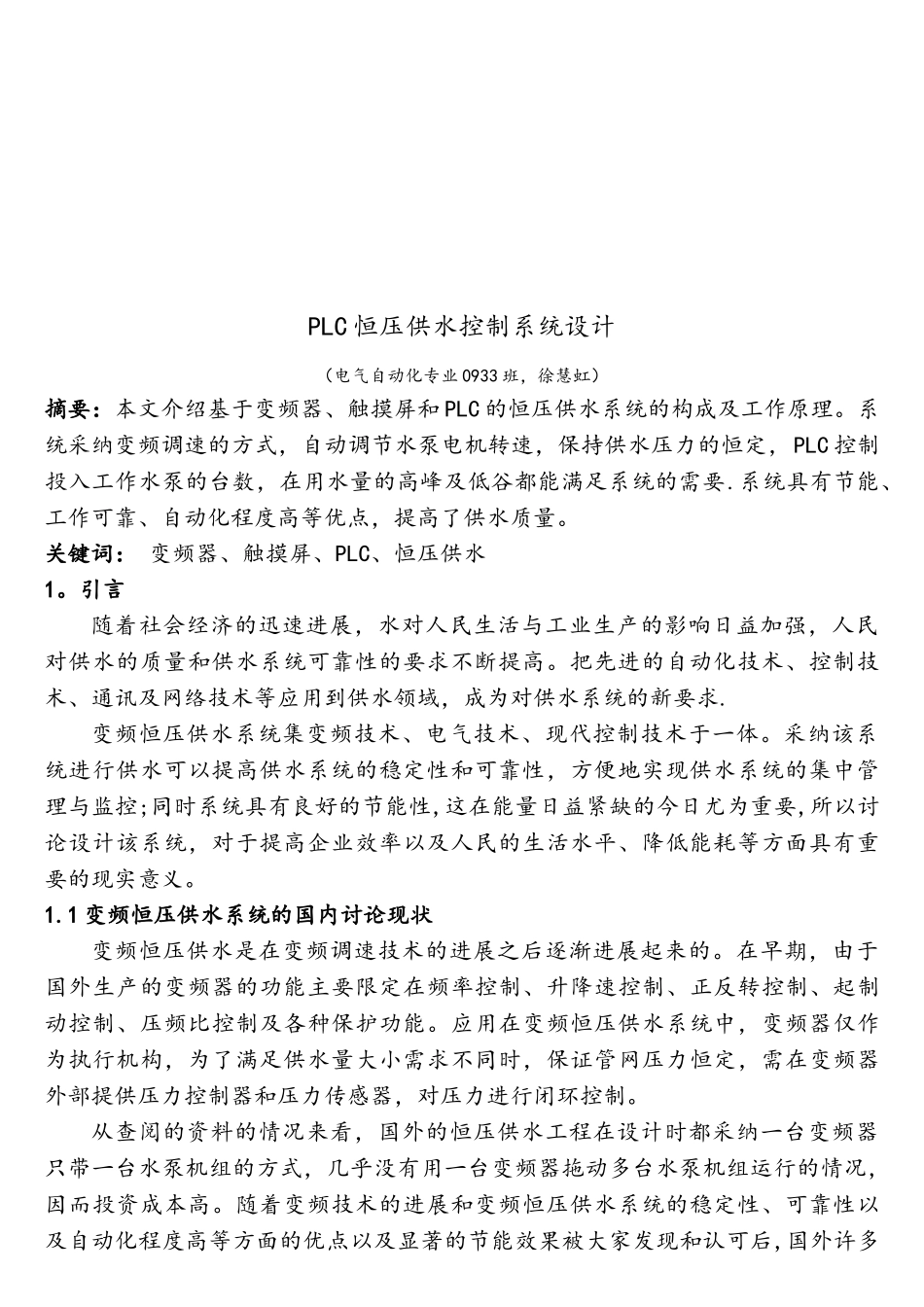

课题名称 PLC 恒压供水控制系统设计 专业名称：班 级：学 号:姓 名：指导老师：日 期:2025 。 3 。 14-2025 。 5 。 7 目 录摘 要第一章 绪 论1。1 变频恒压供水系统的国内讨论现状1。2 课题来源及本文的主要讨论内容1。3 本论文中所做的工作1.4 恒压供水系统的基本构成第二章 PLC 功能选择及应用2。1 可编程控制器的产生2.2 PLC 的命名与定义2。3 PLC 的工作原理2。4 PLC 的主要特点及应用范围2。4。1 PLC 的特点2。5 PLC 的分类及进展趋势2。5.1 PLC 的分类2.5.2 PLC 的进展第三章 变频器和压力传感器3。1 变频器的分类及工作原理3。2 变频器硬件选择3.3 压力传感器第四章 系统设计4.1 系统要求4。2 控制系统的 I/O 分配4.3 电气控制系统原理图4.3。1 主电路图4。3。2 控制电路4。4 变频器的参数设置4。5 系统程序设计4。6 系统调试参 考 文 献 PLC 恒压供水控制系统设计（电气自动化专业 0933 班，徐慧虹）摘要：本文介绍基于变频器、触摸屏和 PLC 的恒压供水系统的构成及工作原理。系统采纳变频调速的方式，自动调节水泵电机转速，保持供水压力的恒定，PLC 控制投入工作水泵的台数，在用水量的高峰及低谷都能满足系统的需要.系统具有节能、工作可靠、自动化程度高等优点，提高了供水质量。关键词： 变频器、触摸屏、PLC、恒压供水1。引言随着社会经济的迅速进展，水对人民生活与工业生产的影响日益加强，人民对供水的质量和供水系统可靠性的要求不断提高。把先进的自动化技术、控制技术、通讯及网络技术等应用到供水领域，成为对供水系统的新要求.变频恒压供水系统集变频技术、电气技术、现代控制技术于一体。采纳该系统进行供水可以提高供水系统的稳定性和可靠性，方便地实现供水系统的集中管理与监控;同时系统具有良好的节能性,这在能量日益紧缺的今日尤为重要,所以讨论设计该系统，对于提高企业效率以及人民的生活水平、降低能耗等方面具有重要的现实意义。1.1 变频恒压供水系统的国内讨论现状变频恒压供水是在变频调速技术的进展之后逐渐进展起来的。在早期，由于国外生产的变频器的功能主要限定在频率控制、升降速控制、正反转控制、起制动控制、压频比控制及各种保护功能。应用在变频恒压供水系统中，变频器仅作为执行机构，为了满足供水量大小需求不同时，保证管网压力恒定，需在变频器外部提供压力控制器和压力传感器，对压力进行闭环控制。从查阅的资料的情况来...
