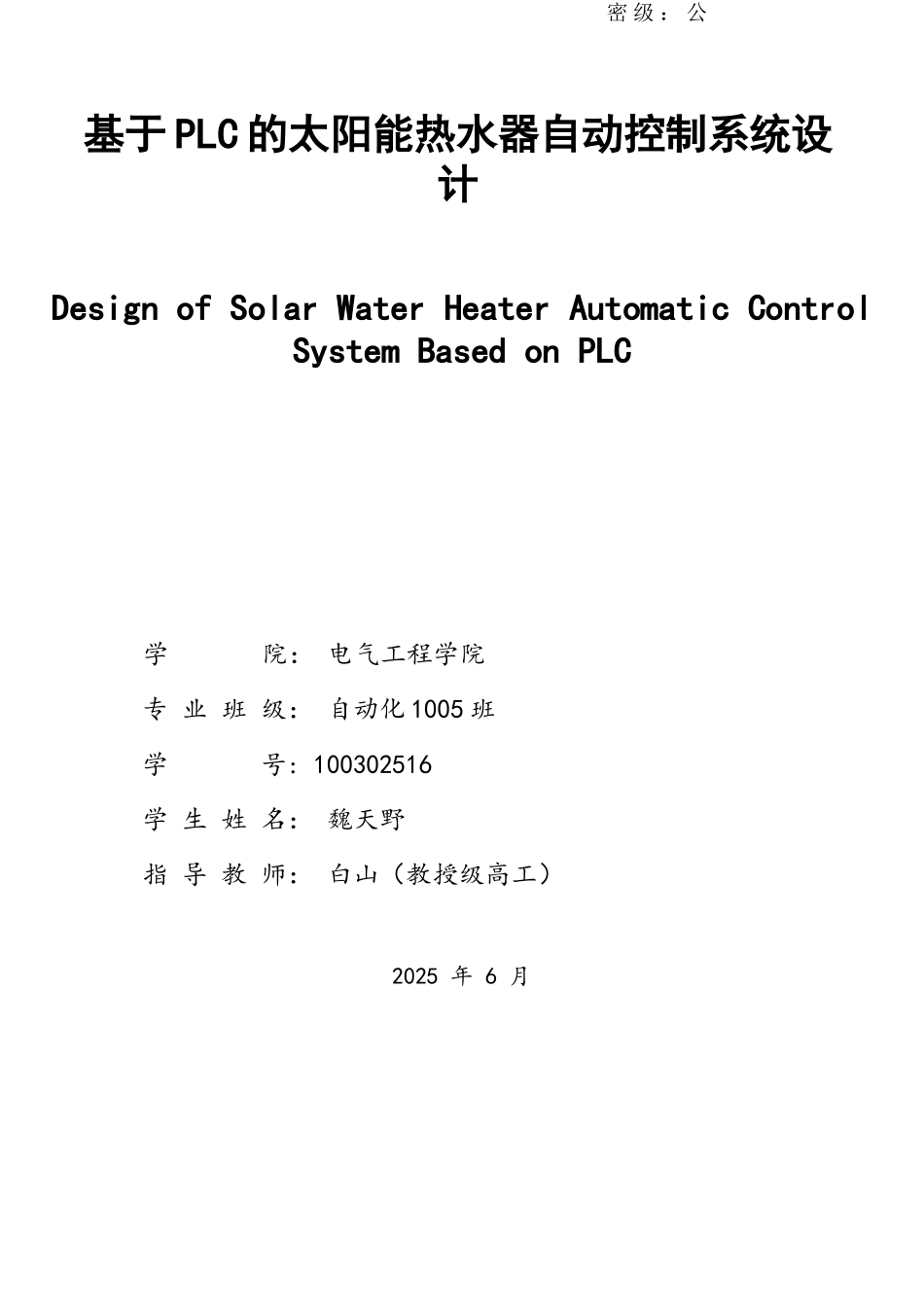

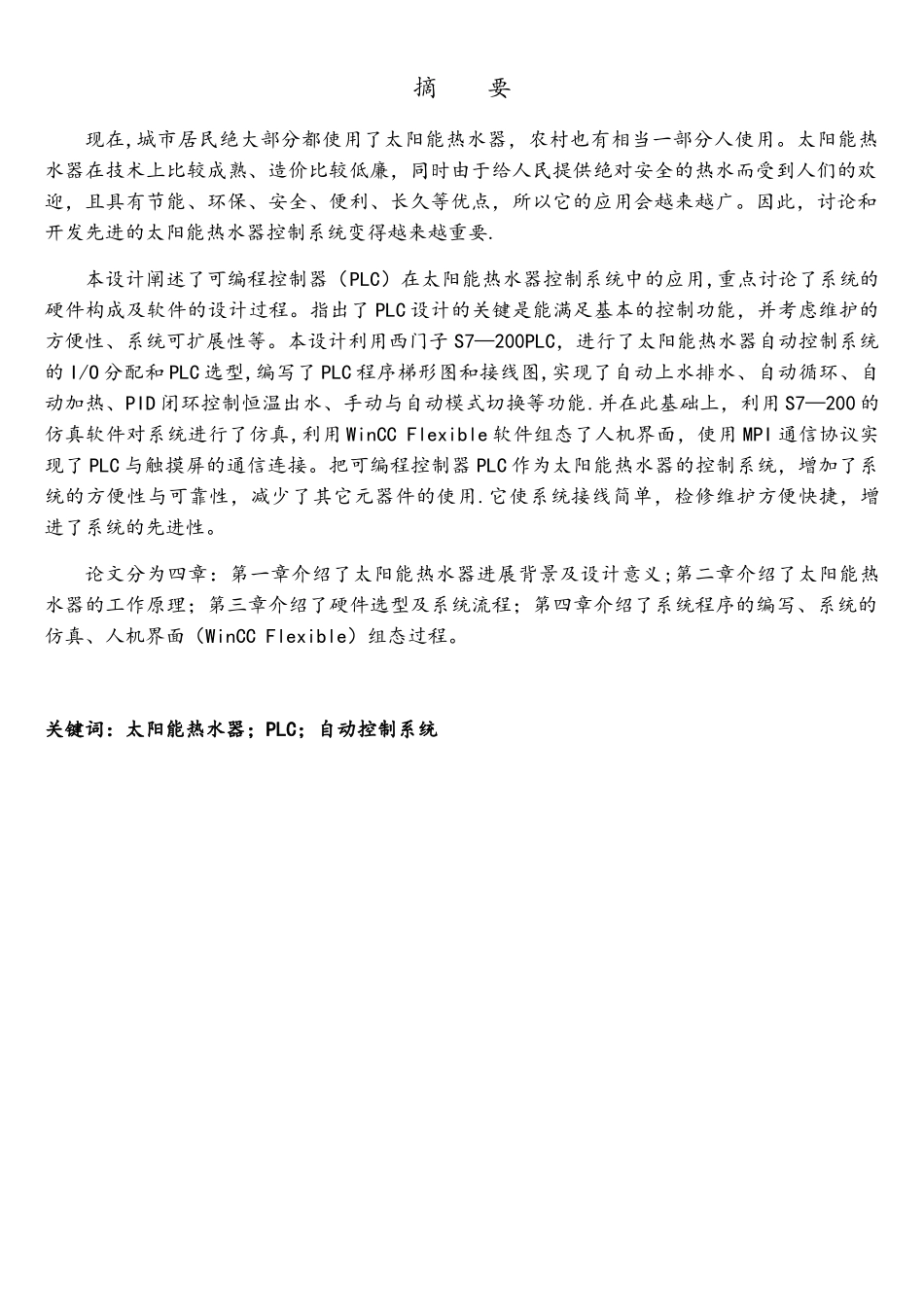

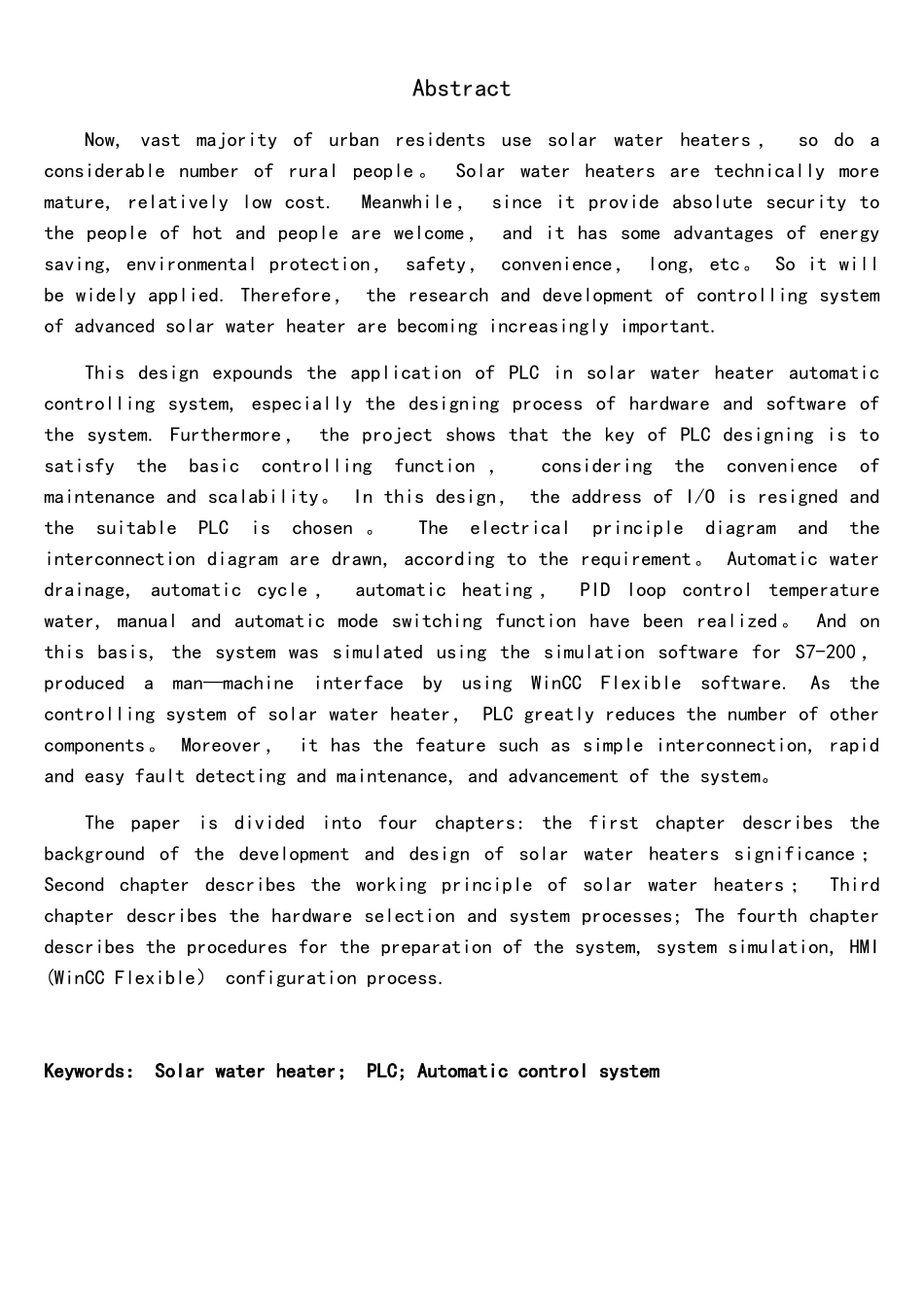

基于 PLC 的太阳能热水器自动控制系统设计Design of Solar Water Heater Automatic Control System Based on PLC学 院： 电气工程学院专 业 班 级： 自动化 1005 班学 号: 100302516学 生 姓 名： 魏天野指 导 教 师： 白山（教授级高工）2025 年 6 月密 级 ： 公开密 级 ： 公开密 级 ： 公开密 级 ： 公开密 级 ： 公开摘 要现在,城市居民绝大部分都使用了太阳能热水器，农村也有相当一部分人使用。太阳能热水器在技术上比较成熟、造价比较低廉，同时由于给人民提供绝对安全的热水而受到人们的欢迎，且具有节能、环保、安全、便利、长久等优点，所以它的应用会越来越广。因此，讨论和开发先进的太阳能热水器控制系统变得越来越重要.本设计阐述了可编程控制器（PLC）在太阳能热水器控制系统中的应用,重点讨论了系统的硬件构成及软件的设计过程。指出了 PLC 设计的关键是能满足基本的控制功能，并考虑维护的方便性、系统可扩展性等。本设计利用西门子 S7—200PLC，进行了太阳能热水器自动控制系统的 I/O 分配和 PLC 选型,编写了 PLC 程序梯形图和接线图,实现了自动上水排水、自动循环、自动加热、PID 闭环控制恒温出水、手动与自动模式切换等功能.并在此基础上，利用 S7—200 的仿真软件对系统进行了仿真,利用 WinCC Flexible 软件组态了人机界面，使用 MPI 通信协议实现了 PLC 与触摸屏的通信连接。把可编程控制器 PLC 作为太阳能热水器的控制系统，增加了系统的方便性与可靠性，减少了其它元器件的使用.它使系统接线简单，检修维护方便快捷，增进了系统的先进性。论文分为四章：第一章介绍了太阳能热水器进展背景及设计意义;第二章介绍了太阳能热水器的工作原理；第三章介绍了硬件选型及系统流程；第四章介绍了系统程序的编写、系统的仿真、人机界面（WinCC Flexible）组态过程。关键词：太阳能热水器；PLC；自动控制系统AbstractNow, vast majority of urban residents use solar water heaters ， so do a considerable number of rural people 。 Solar water heaters are technically more mature, relatively low cost. Meanwhile ， since it provide absolute security to the people of hot and people are welcome， and it has some advantages of energy saving, environmental protection， safet...
