基于PLC饮料灌装生产流水线控制系统设计

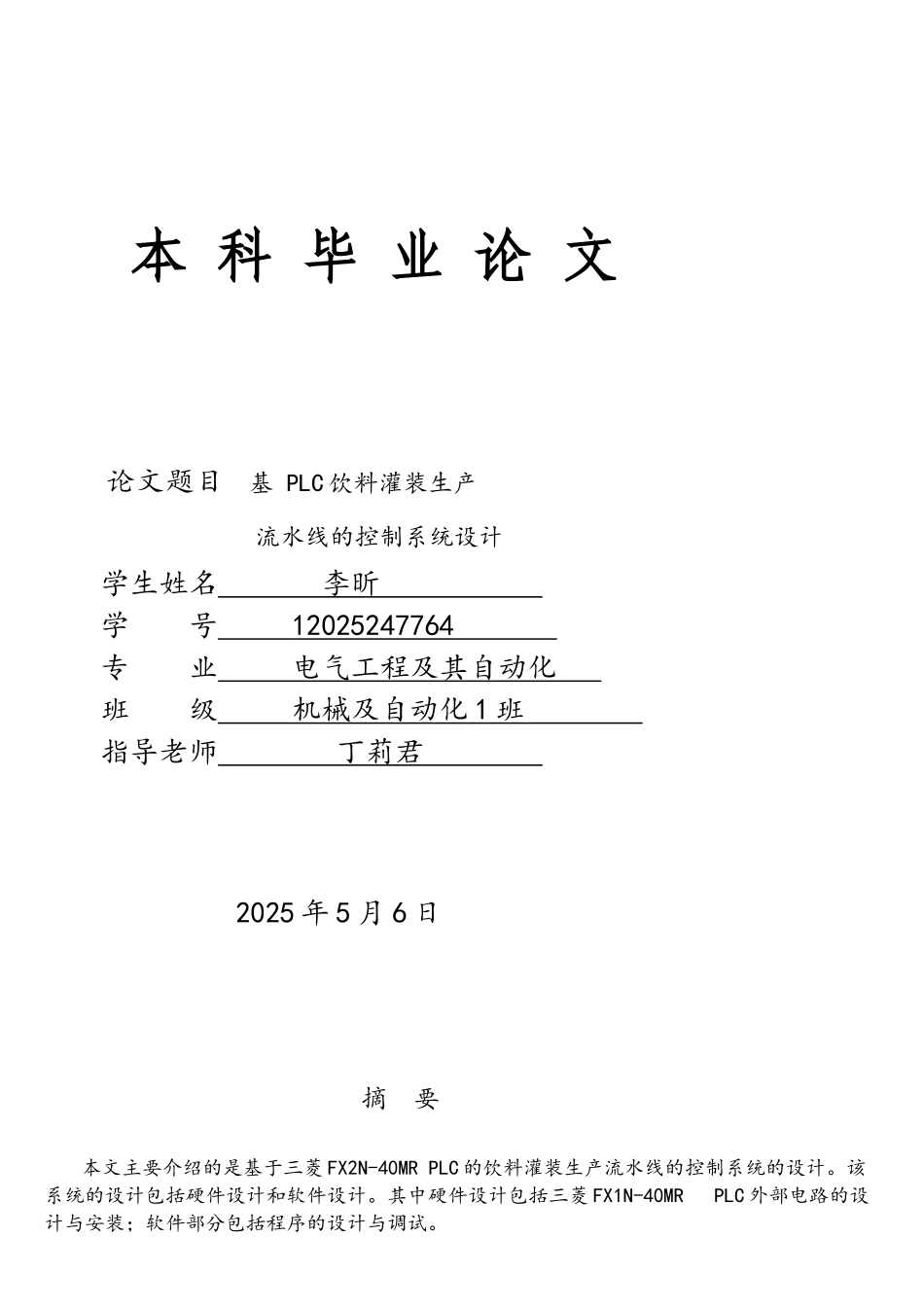

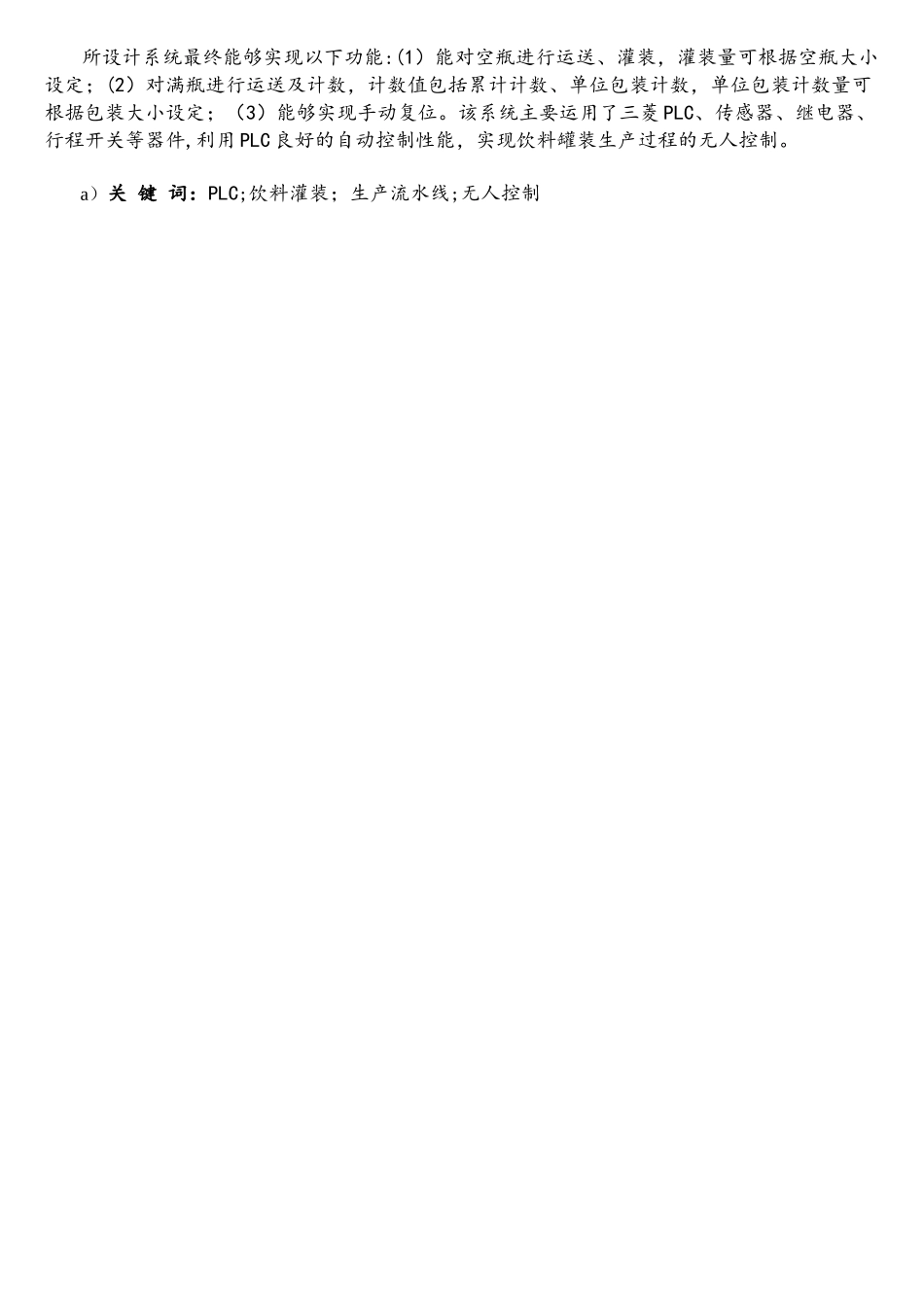

本 科 毕 业 论 文 论文题目 基 PLC 饮料灌装生产 流水线的控制系统设计 学生姓名 李昕 学 号 12025247764 专 业 电气工程及其自动化 班 级 机械及自动化 1 班 指导老师 丁莉君 2025 年 5 月 6 日摘 要本文主要介绍的是基于三菱 FX2N-40MR PLC 的饮料灌装生产流水线的控制系统的设计。该系统的设计包括硬件设计和软件设计。其中硬件设计包括三菱 FX1N-40MR PLC 外部电路的设计与安装；软件部分包括程序的设计与调试。所设计系统最终能够实现以下功能:(1）能对空瓶进行运送、灌装，灌装量可根据空瓶大小设定；(2）对满瓶进行运送及计数，计数值包括累计计数、单位包装计数，单位包装计数量可根据包装大小设定；（3）能够实现手动复位。该系统主要运用了三菱 PLC、传感器、继电器、行程开关等器件,利用 PLC 良好的自动控制性能，实现饮料罐装生产过程的无人控制。a）关 键 词：PLC;饮料灌装；生产流水线;无人控制ABSTRACTThis paper mainly introduces the control system of beverage filling production line based on Mitsubishi FX1N—40MR PLC.The system design consists of hardware and software design 。 The hardware design includes Mitsubishi FX2N-32MR—001 PLC’s external circuit design and installation; software design includes the design and debugging of program。The system can achieve the following functions ： （ 1 ） The bottles can be transported and filled and the filling volume can be set according to the size of bottles ； （ 2) the full bottles can be transported and counted ， the count includes total count and the count of unit package and the total number of unit packaging can be set according to package size ； (3 ） the system can achieve manually reset 。 The system mainly uses the Mitsubishi PLC ， sensors, relays ， switches and so on and uses the good automatic control performance of PLC to achieve the no control of beverage filling production line 。KEY WORDS： Mitsubishi FX2N—32MR—001 PLC； Beverage filling; Pr...
