基于PSCAD的电力系统暂态分析课程设计

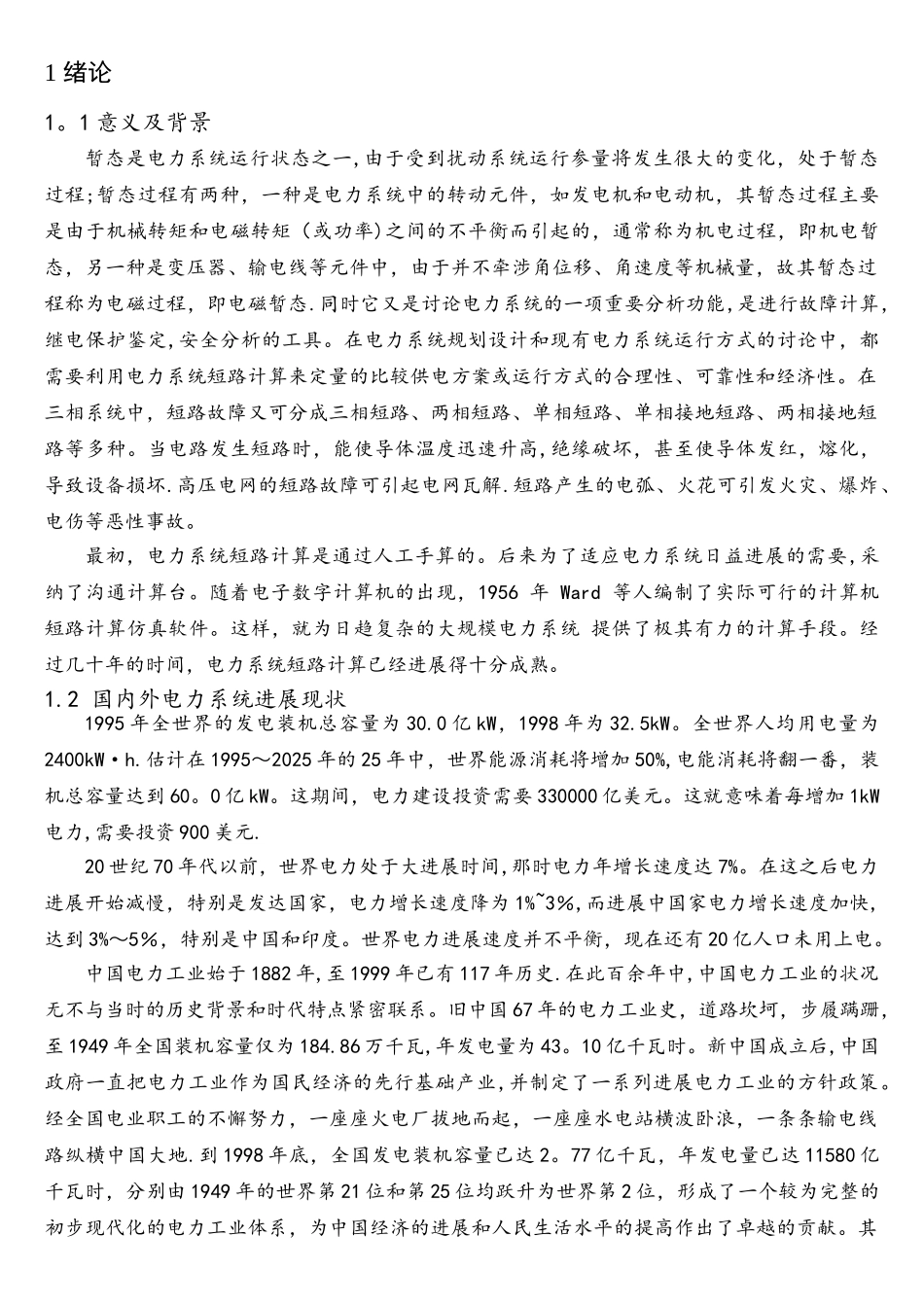

1 绪论1。1 意义及背景暂态是电力系统运行状态之一,由于受到扰动系统运行参量将发生很大的变化，处于暂态过程;暂态过程有两种，一种是电力系统中的转动元件，如发电机和电动机，其暂态过程主要是由于机械转矩和电磁转矩（或功率)之间的不平衡而引起的，通常称为机电过程，即机电暂态，另一种是变压器、输电线等元件中，由于并不牵涉角位移、角速度等机械量，故其暂态过程称为电磁过程，即电磁暂态.同时它又是讨论电力系统的一项重要分析功能,是进行故障计算，继电保护鉴定,安全分析的工具。在电力系统规划设计和现有电力系统运行方式的讨论中，都需要利用电力系统短路计算来定量的比较供电方案或运行方式的合理性、可靠性和经济性。在三相系统中，短路故障又可分成三相短路、两相短路、单相短路、单相接地短路、两相接地短路等多种。当电路发生短路时，能使导体温度迅速升高,绝缘破坏，甚至使导体发红，熔化，导致设备损坏.高压电网的短路故障可引起电网瓦解.短路产生的电弧、火花可引发火灾、爆炸、电伤等恶性事故。最初，电力系统短路计算是通过人工手算的。后来为了适应电力系统日益进展的需要,采纳了沟通计算台。随着电子数字计算机的出现，1956 年 Ward 等人编制了实际可行的计算机短路计算仿真软件。这样，就为日趋复杂的大规模电力系统 提供了极其有力的计算手段。经过几十年的时间，电力系统短路计算已经进展得十分成熟。1.2 国内外电力系统进展现状1995 年全世界的发电装机总容量为 30.0 亿 kW，1998 年为 32.5kW。全世界人均用电量为2400kW·h.估计在 1995～2025 年的 25 年中，世界能源消耗将增加 50%,电能消耗将翻一番，装机总容量达到 60。0 亿 kW。这期间，电力建设投资需要 330000 亿美元。这就意味着每增加 1kW电力,需要投资 900 美元.20 世纪 70 年代以前，世界电力处于大进展时间,那时电力年增长速度达 7%。在这之后电力进展开始减慢，特别是发达国家，电力增长速度降为 1%~3％,而进展中国家电力增长速度加快,达到 3%～5％，特别是中国和印度。世界电力进展速度并不平衡，现在还有 20 亿人口未用上电。中国电力工业始于 1882 年,至 1999 年已有 117 年历史.在此百余年中,中国电力工业的状况无不与当时的历史背景和时代特点紧密联系。旧中国 67 年的电力工业史，道路坎坷，步履蹒跚，至 1949 年全国装机容量仅为 184.86 万千瓦,年发电量为 43。10 亿千瓦时。新中国成立后,中国政...
