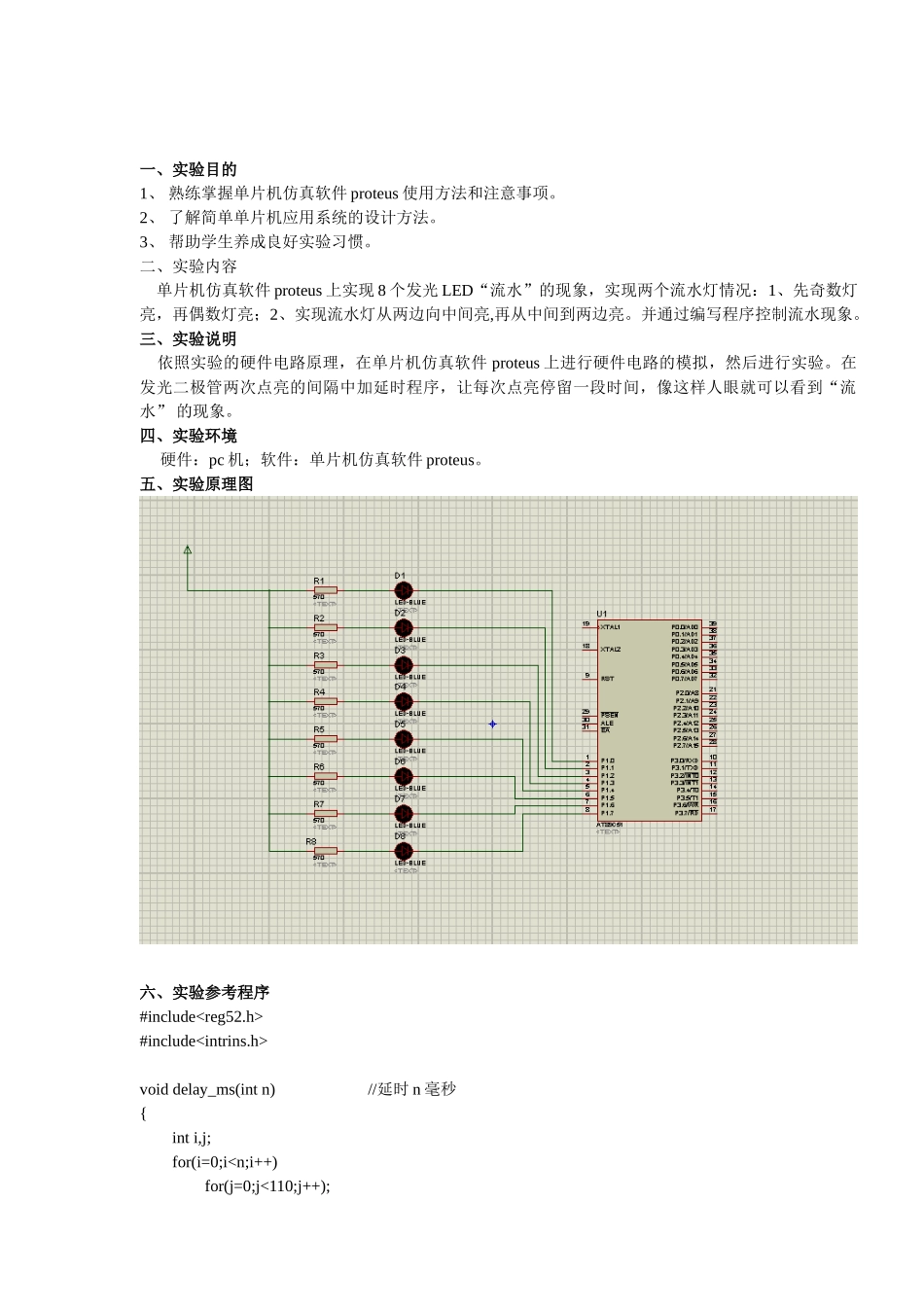

《单片机原理》实验报告 题目：流水灯设计姓 名： 刘伟 学 号： 1042157110 专 业： 10 计科特色班 院 系： 信息工程学院 指导老师： 史先桂 完成时间： 2025 年 4 月 19 日 安徽新华学院教务处制一、实验目的1、 熟练掌握单片机仿真软件 proteus 使用方法和注意事项。2、 了解简单单片机应用系统的设计方法。3、 帮助学生养成良好实验习惯。二、实验内容 单片机仿真软件 proteus 上实现 8 个发光 LED“流水”的现象，实现两个流水灯情况：1、先奇数灯亮，再偶数灯亮；2、实现流水灯从两边向中间亮,再从中间到两边亮。并通过编写程序控制流水现象。三、实验说明 依照实验的硬件电路原理，在单片机仿真软件 proteus 上进行硬件电路的模拟，然后进行实验。在发光二极管两次点亮的间隔中加延时程序，让每次点亮停留一段时间，像这样人眼就可以看到“流水” 的现象。四、实验环境 硬件：pc 机；软件：单片机仿真软件 proteus。五、实验原理图六、实验参考程序#include#includevoid delay_ms(int n)//延时 n 毫秒{int i,j;for(i=0;i 0)//一个灯上下循环三?{for(i=0; i<8; i++){P0=p1;delay_ms(100);p1=_cror_(p1,1);}}//两个分别从两边往中间流动三?p1= 0xfe;p0= 0x7f;num=3;while(num-- > 0){for(i=0; i<4; i++)//让 LED 灯从两边向中间点亮{p1=_crol_(p1,1);p0=_cror_(p0,1);p=p1&p0;delay_ms(100);P1=p;P0=p;}}//再从中间往两边流动三次p1= 0xef;p0= 0xf7;num=3;while(num-- > 0){for(i=0; i<4; i++){p1=_crol_(p1,1);p0=_cror_(p0,1);p=p1&p0;delay_ms(100);P1=p;P0=p;}}//8 个全部闪耀 3 次?num=3;while(num-- > 0){p1=0;delay_ms(500);p1=1;delay_ms(500);}break;}}模拟演示图：（1）模拟单片机的偶数灯亮（2）模拟单片机的奇数灯亮（3）模拟单片机流水灯从两边到中间亮（4）模拟单片机流水灯从中间到两边亮
