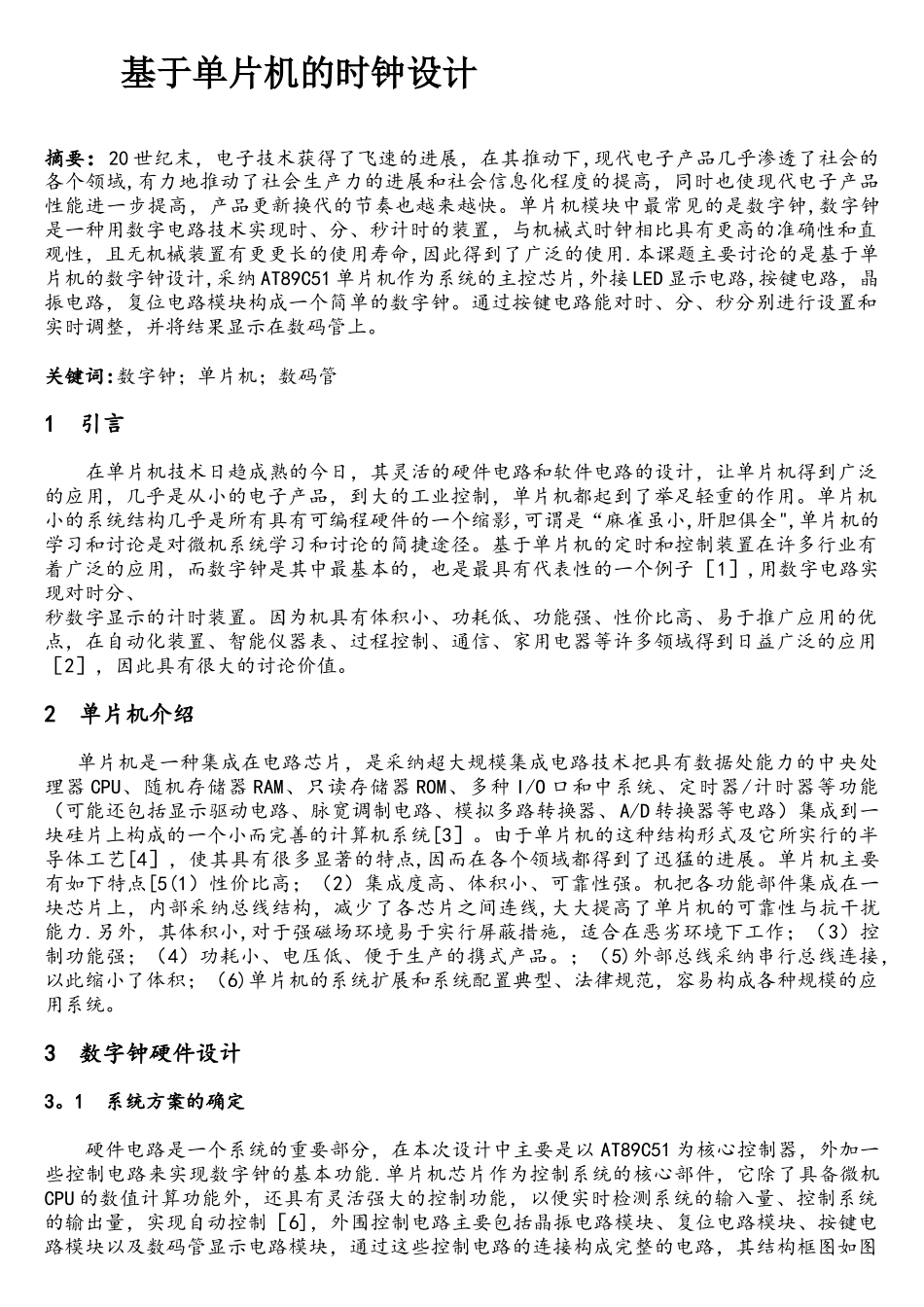

基于单片机的时钟设计摘要：20 世纪末，电子技术获得了飞速的进展，在其推动下,现代电子产品几乎渗透了社会的各个领域,有力地推动了社会生产力的进展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。单片机模块中最常见的是数字钟,数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置有更更长的使用寿命,因此得到了广泛的使用.本课题主要讨论的是基于单片机的数字钟设计,采纳 AT89C51 单片机作为系统的主控芯片,外接 LED 显示电路,按键电路，晶振电路，复位电路模块构成一个简单的数字钟。通过按键电路能对时、分、秒分别进行设置和实时调整，并将结果显示在数码管上。关键词:数字钟；单片机；数码管1 引言 在单片机技术日趋成熟的今日，其灵活的硬件电路和软件电路的设计，让单片机得到广泛的应用，几乎是从小的电子产品，到大的工业控制，单片机都起到了举足轻重的作用。单片机小的系统结构几乎是所有具有可编程硬件的一个缩影,可谓是“麻雀虽小,肝胆俱全",单片机的学习和讨论是对微机系统学习和讨论的简捷途径。基于单片机的定时和控制装置在许多行业有着广泛的应用，而数字钟是其中最基本的，也是最具有代表性的一个例子［1］,用数字电路实现对时分、秒数字显示的计时装置。因为机具有体积小、功耗低、功能强、性价比高、易于推广应用的优点，在自动化装置、智能仪器表、过程控制、通信、家用电器等许多领域得到日益广泛的应用［2］，因此具有很大的讨论价值。2 单片机介绍单片机是一种集成在电路芯片，是采纳超大规模集成电路技术把具有数据处能力的中央处理器 CPU、随机存储器 RAM、只读存储器 ROM、多种 I/O 口和中系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D 转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统[3］。由于单片机的这种结构形式及它所实行的半导体工艺[4］，使其具有很多显著的特点,因而在各个领域都得到了迅猛的进展。单片机主要有如下特点[5(1）性价比高；（2）集成度高、体积小、可靠性强。机把各功能部件集成在一块芯片上，内部采纳总线结构，减少了各芯片之间连线,大大提高了单片机的可靠性与抗干扰能力.另外，其体积小,对于强磁场环境易于实行屏蔽措施，适合在恶劣环境下工作；（3）控制功能强；（4）功耗小、电压低、便于生产的携式产...
