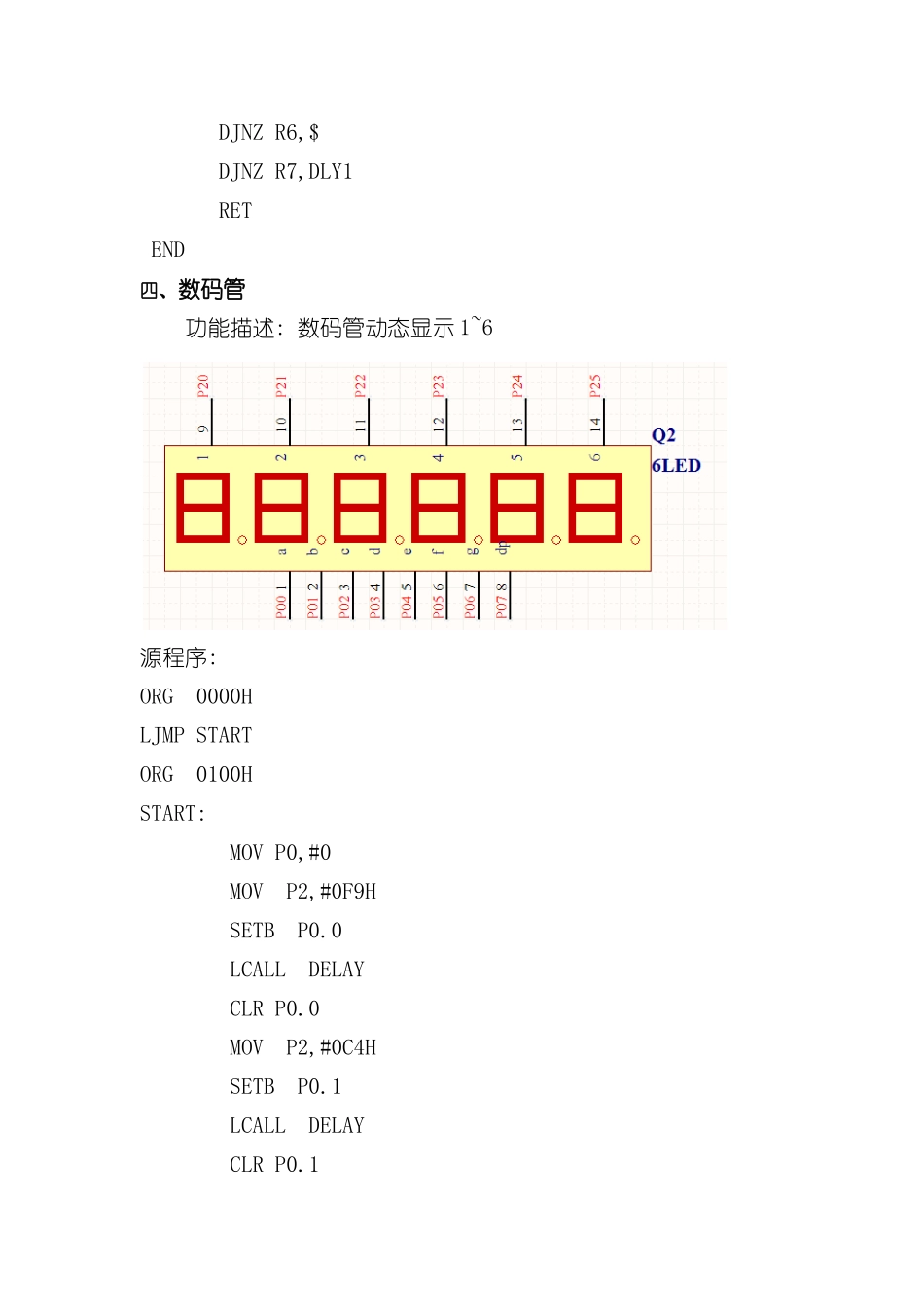

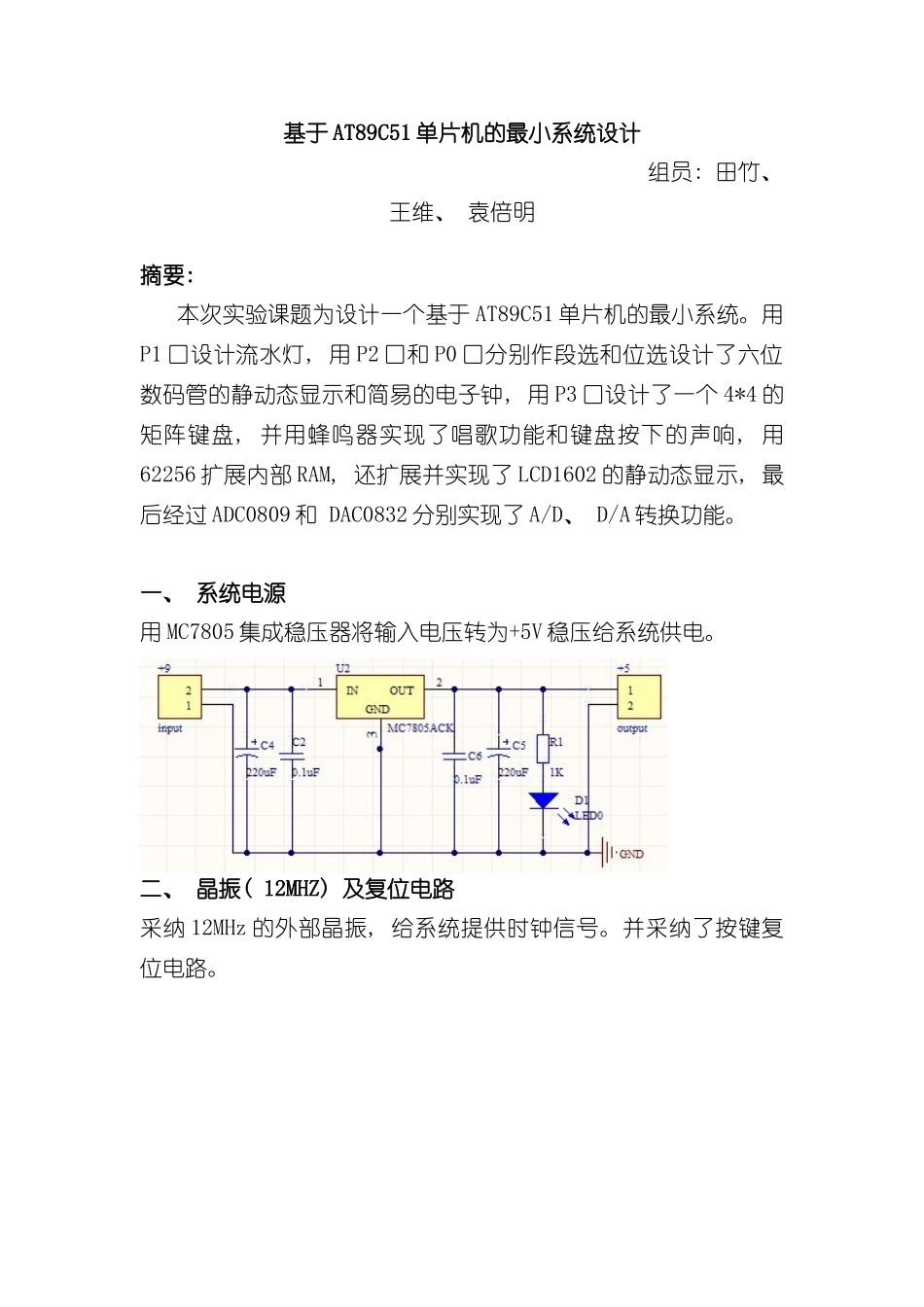

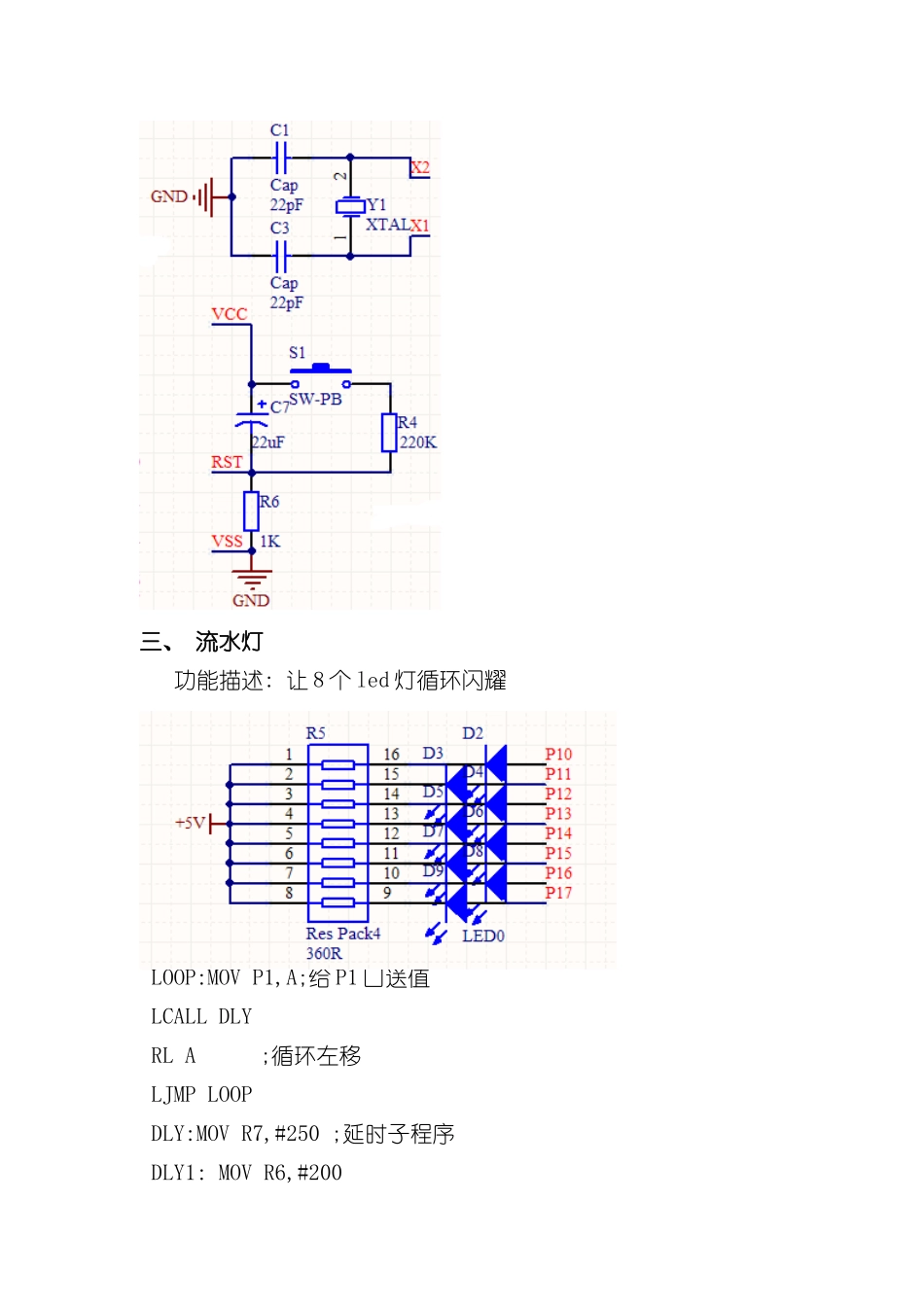

基于 AT89C51 单片机的最小系统设计 组员: 田竹、 王维、 袁倍明摘要: 本次实验课题为设计一个基于 AT89C51 单片机的最小系统。用P1 口设计流水灯, 用 P2 口和 P0 口分别作段选和位选设计了六位数码管的静动态显示和简易的电子钟, 用 P3 口设计了一个 4*4 的矩阵键盘, 并用蜂鸣器实现了唱歌功能和键盘按下的声响, 用62256 扩展内部 RAM, 还扩展并实现了 LCD1602 的静动态显示, 最后经过 ADC0809 和 DAC0832 分别实现了 A/D、 D/A 转换功能。 一、 系统电源用 MC7805 集成稳压器将输入电压转为+5V 稳压给系统供电。二、 晶振( 12MHZ) 及复位电路采纳 12MHz 的外部晶振, 给系统提供时钟信号。并采纳了按键复位电路。三、 流水灯功能描述: 让 8 个 led 灯循环闪耀源程序: 流水灯ORG 0000H LJMP MAIN ORG 0100H MAIN:MOV A,#11111110B LOOP:MOV P1,A;给 P1 口送值LCALL DLY RL A ;循环左移 LJMP LOOP DLY:MOV R7,#250 ;延时子程序 DLY1: MOV R6,#200 DJNZ R6,$ DJNZ R7,DLY1 RET END四、数码管功能描述: 数码管动态显示 1~6源程序: ORG 0000HLJMP STARTORG 0100HSTART: MOV P0,#0 MOV P2,#0F9H SETB P0.0 LCALL DELAY CLR P0.0 MOV P2,#0C4H SETB P0.1 LCALL DELAY CLR P0.1 MOV P2,#0D0H SETB P0.2 LCALL DELAY CLR P0.2 MOV P2,#99H SETB P0.3 LCALL DELAY CLR P0.3 MOV P2,#92H SETB P0.4 LCALL DELAY CLR P0.4 MOV P2,#82H SETB P0.5 LCALL DELAY CLR P0.5LJMP START DELAY: MOV R5,#10 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RETEND五、4*4 矩阵键盘和蜂鸣器功能描述: 经过按键让数码管显示 0-F, 按键按下时, 蜂鸣器响一下。源程序: ORG 0000HLJMP MAINORG 0100HMAIN: MOV P0,#0FFHMOV B,#4 MOV P3,#0F0H;列置 0, 看行电平 JNB P3.4,L1 JNB P3.5,L2 JNB P3.6,L3 JNB P3.7,L4 AJMP MAINL1: MOV R1,#0AJMP LL1L2: MOV R1,#1AJMP LL1L3: MOV R1,#2AJMP LL1L4: MOV R1,#3AJMP LL1LL1: ACALL DL10MS;消抖 MOV A,P3 XRL A,#0F0H JZ MAIN MOV P3,#0FH;行置 0, 看列电平 JNB P3.0,L5 JNB P3.1,L6 JNB P3.2,L7 JNB P3.3,L8L5: MOV 20H,#0AJMP KEYL6: MOV 20H,#1AJMP KEYL7: MOV 20H,#2AJMP ...
