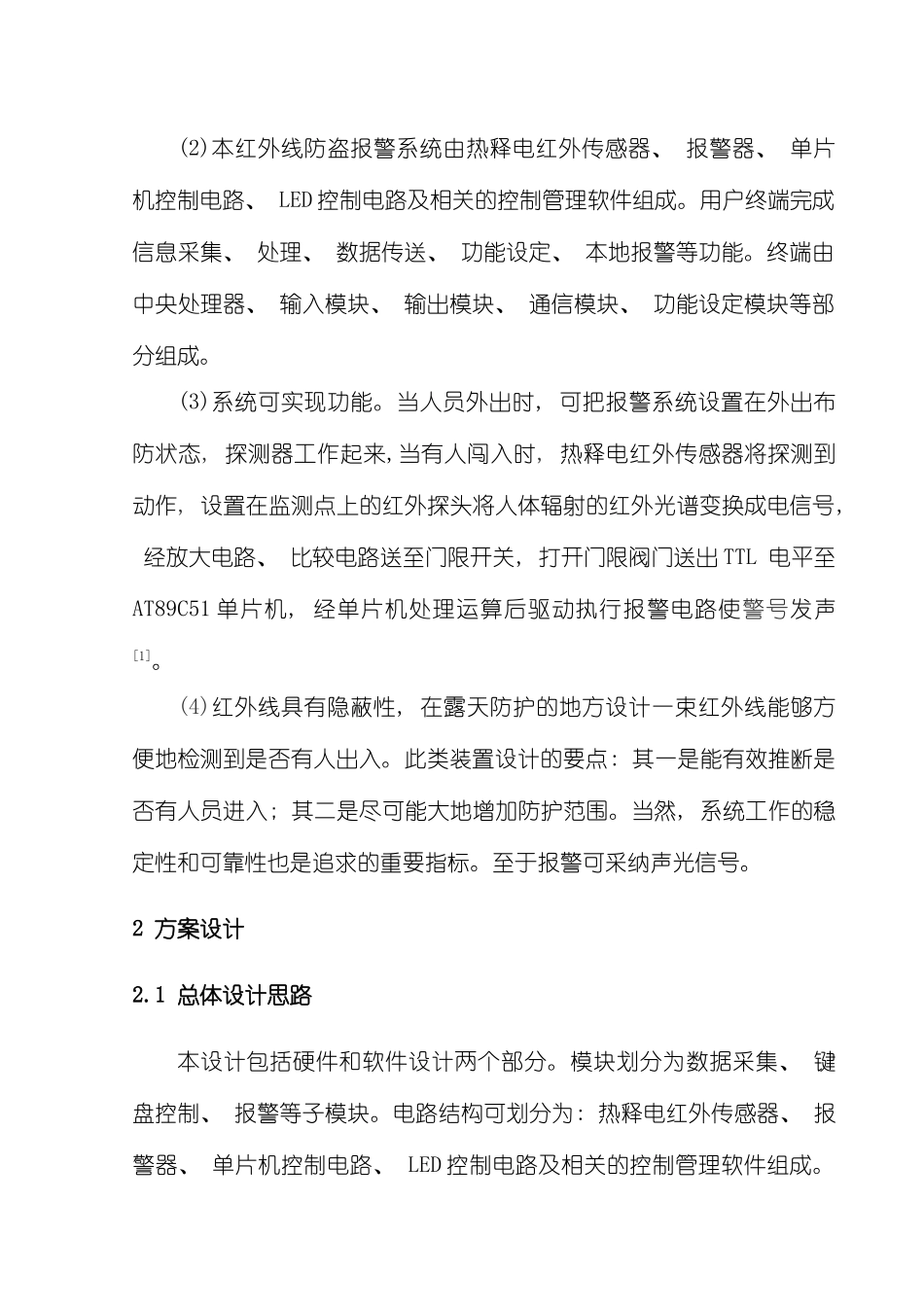

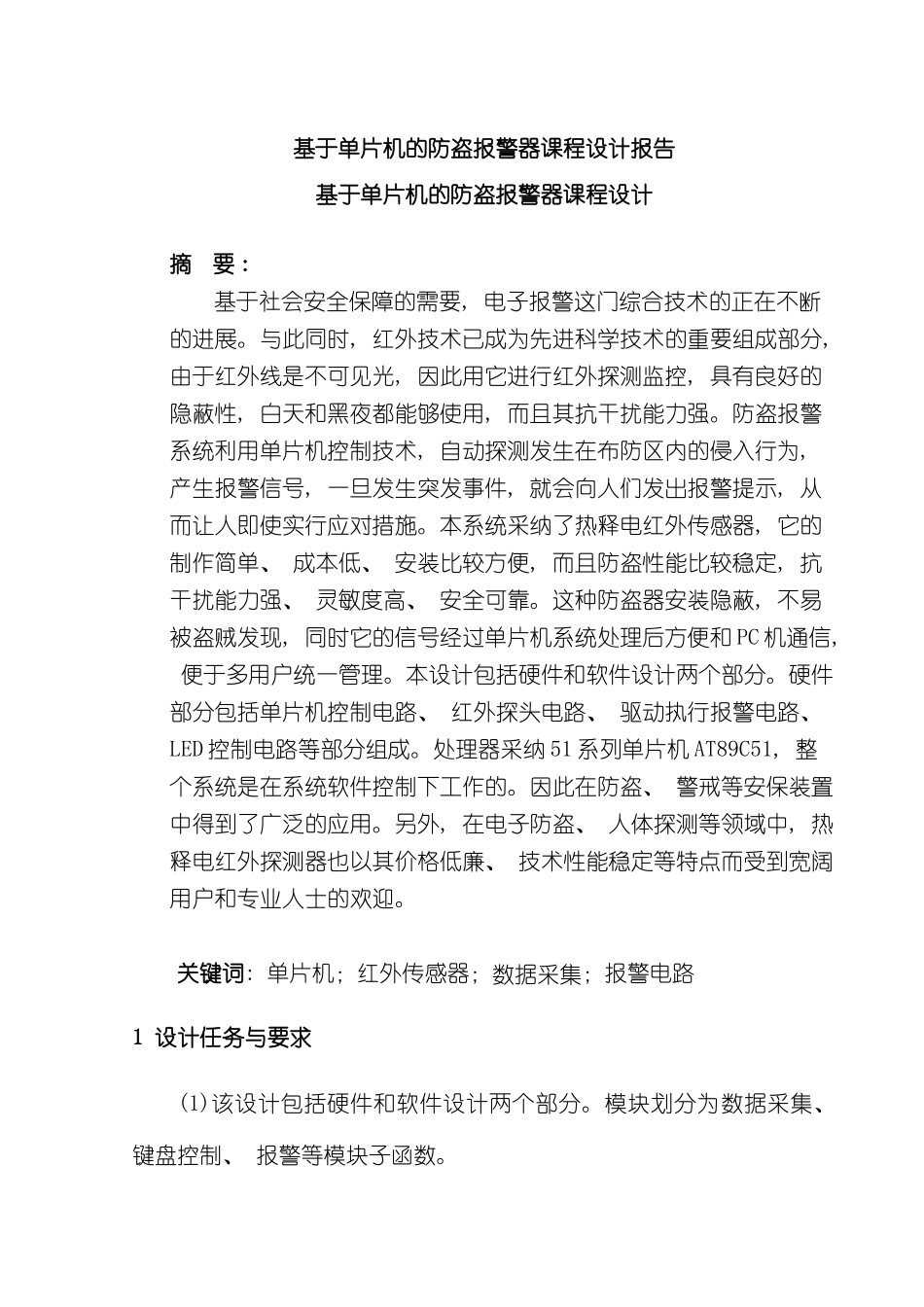

基于单片机的防盗报警器课程设计报告基于单片机的防盗报警器课程设计摘 要 : 基于社会安全保障的需要, 电子报警这门综合技术的正在不断的进展。与此同时, 红外技术已成为先进科学技术的重要组成部分, 由于红外线是不可见光, 因此用它进行红外探测监控, 具有良好的隐蔽性, 白天和黑夜都能够使用, 而且其抗干扰能力强。防盗报警系统利用单片机控制技术, 自动探测发生在布防区内的侵入行为, 产生报警信号, 一旦发生突发事件, 就会向人们发出报警提示, 从而让人即使实行应对措施。本系统采纳了热释电红外传感器, 它的制作简单、 成本低、 安装比较方便, 而且防盗性能比较稳定, 抗干扰能力强、 灵敏度高、 安全可靠。这种防盗器安装隐蔽, 不易被盗贼发现, 同时它的信号经过单片机系统处理后方便和 PC 机通信, 便于多用户统一管理。本设计包括硬件和软件设计两个部分。硬件部分包括单片机控制电路、 红外探头电路、 驱动执行报警电路、 LED 控制电路等部分组成。处理器采纳 51 系列单片机 AT89C51, 整个系统是在系统软件控制下工作的。因此在防盗、 警戒等安保装置中得到了广泛的应用。另外, 在电子防盗、 人体探测等领域中, 热释电红外探测器也以其价格低廉、 技术性能稳定等特点而受到宽阔用户和专业人士的欢迎。 关键词: 单片机; 红外传感器; 数据采集; 报警电路 1 设计任务与要求 (1)该设计包括硬件和软件设计两个部分。模块划分为数据采集、 键盘控制、 报警等模块子函数。(2)本红外线防盗报警系统由热释电红外传感器、 报警器、 单片机控制电路、 LED 控制电路及相关的控制管理软件组成。用户终端完成信息采集、 处理、 数据传送、 功能设定、 本地报警等功能。终端由中央处理器、 输入模块、 输出模块、 通信模块、 功能设定模块等部分组成。(3)系统可实现功能。当人员外出时, 可把报警系统设置在外出布防状态, 探测器工作起来,当有人闯入时, 热释电红外传感器将探测到动作, 设置在监测点上的红外探头将人体辐射的红外光谱变换成电信号, 经放大电路、 比较电路送至门限开关, 打开门限阀门送出 TTL 电平至AT89C51 单片机, 经单片机处理运算后驱动执行报警电路使警号发声[1]。(4)红外线具有隐蔽性, 在露天防护的地方设计一束红外线能够方便地检测到是否有人出入。此类装置设计的要点: 其一是能有效推断是否有人员进入; 其二是尽可能大地增加防护范围。当然, 系统工作...
