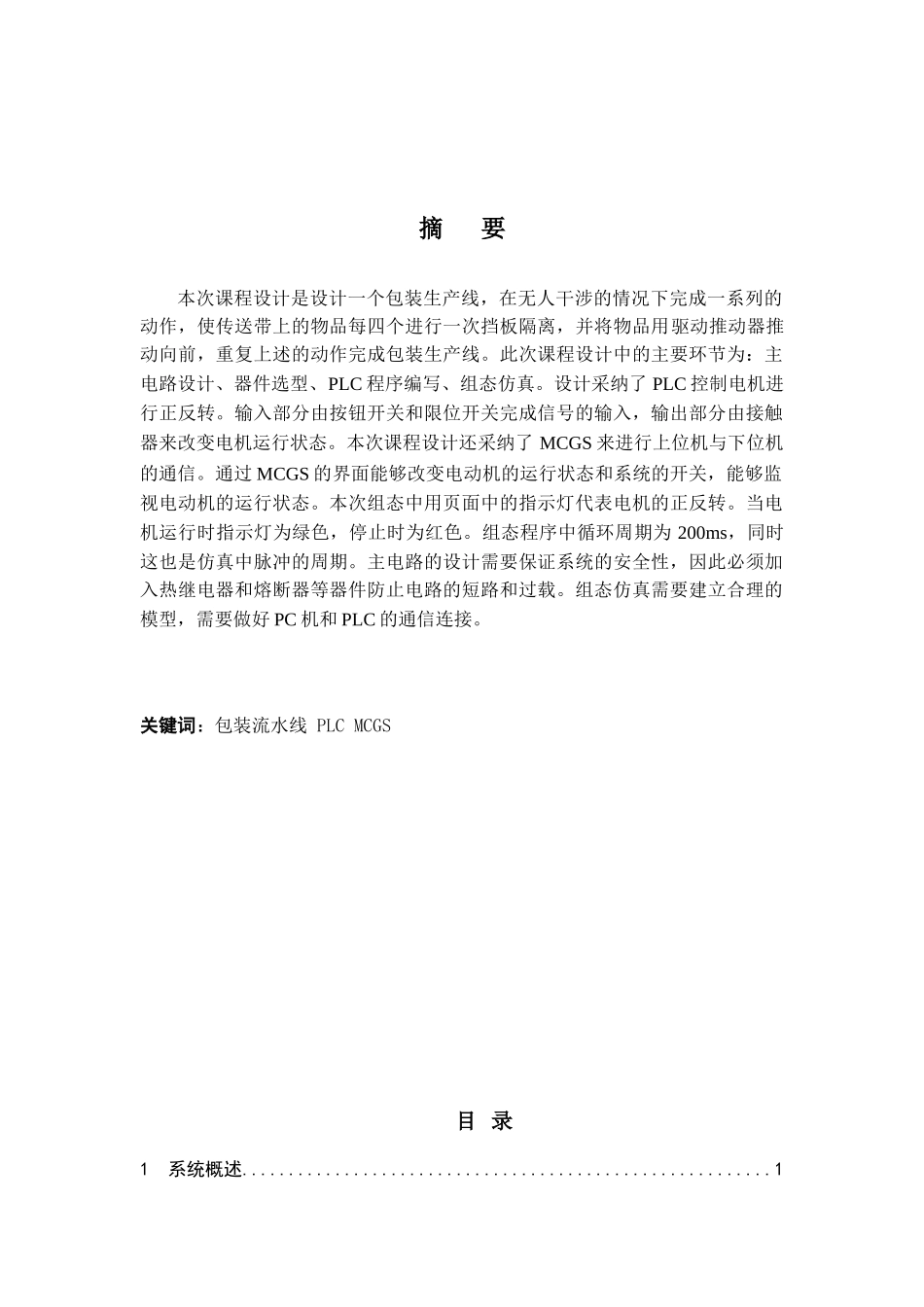

过程控制系统课程设计题 目: 基于组态软件的包装生产线控制系统设计 院系名称： 电气工程学院 专业班级： 自动 1503 学生姓名： 毕清博 学 号： 202523020317 指导老师： 王艳芳 评分标准1：方案合理性（30 分）评分标准 2：硬件与软件正确性（30分）评分标准 3：系统组态完善性（20分）评分标准 4：报告法律规范性（20分）总评成绩折合等级评语：指导老师签名： 日期：摘 要本次课程设计是设计一个包装生产线，在无人干涉的情况下完成一系列的动作，使传送带上的物品每四个进行一次挡板隔离，并将物品用驱动推动器推动向前，重复上述的动作完成包装生产线。此次课程设计中的主要环节为：主电路设计、器件选型、PLC 程序编写、组态仿真。设计采纳了 PLC 控制电机进行正反转。输入部分由按钮开关和限位开关完成信号的输入，输出部分由接触器来改变电机运行状态。本次课程设计还采纳了 MCGS 来进行上位机与下位机的通信。通过 MCGS 的界面能够改变电动机的运行状态和系统的开关，能够监视电动机的运行状态。本次组态中用页面中的指示灯代表电机的正反转。当电机运行时指示灯为绿色，停止时为红色。组态程序中循环周期为 200ms，同时这也是仿真中脉冲的周期。主电路的设计需要保证系统的安全性，因此必须加入热继电器和熔断器等器件防止电路的短路和过载。组态仿真需要建立合理的模型，需要做好 PC 机和 PLC 的通信连接。关键词：包装流水线 PLC MCGS 目 录1 系统概述.........................................................11.1 包装生产线简介.................................................11.2 包装生产线设计要求.............................................12 方案论证.........................................................32.1 包装生产线工作流程.............................................32.2 整体方案说明...................................................33 硬件设计.........................................................43.1 系统的原理方框图...............................................43.2 主电路图.......................................................43.3 IO 分配表......................................................53.4 IO 接线图......................................................63.5 元器件选型......................
