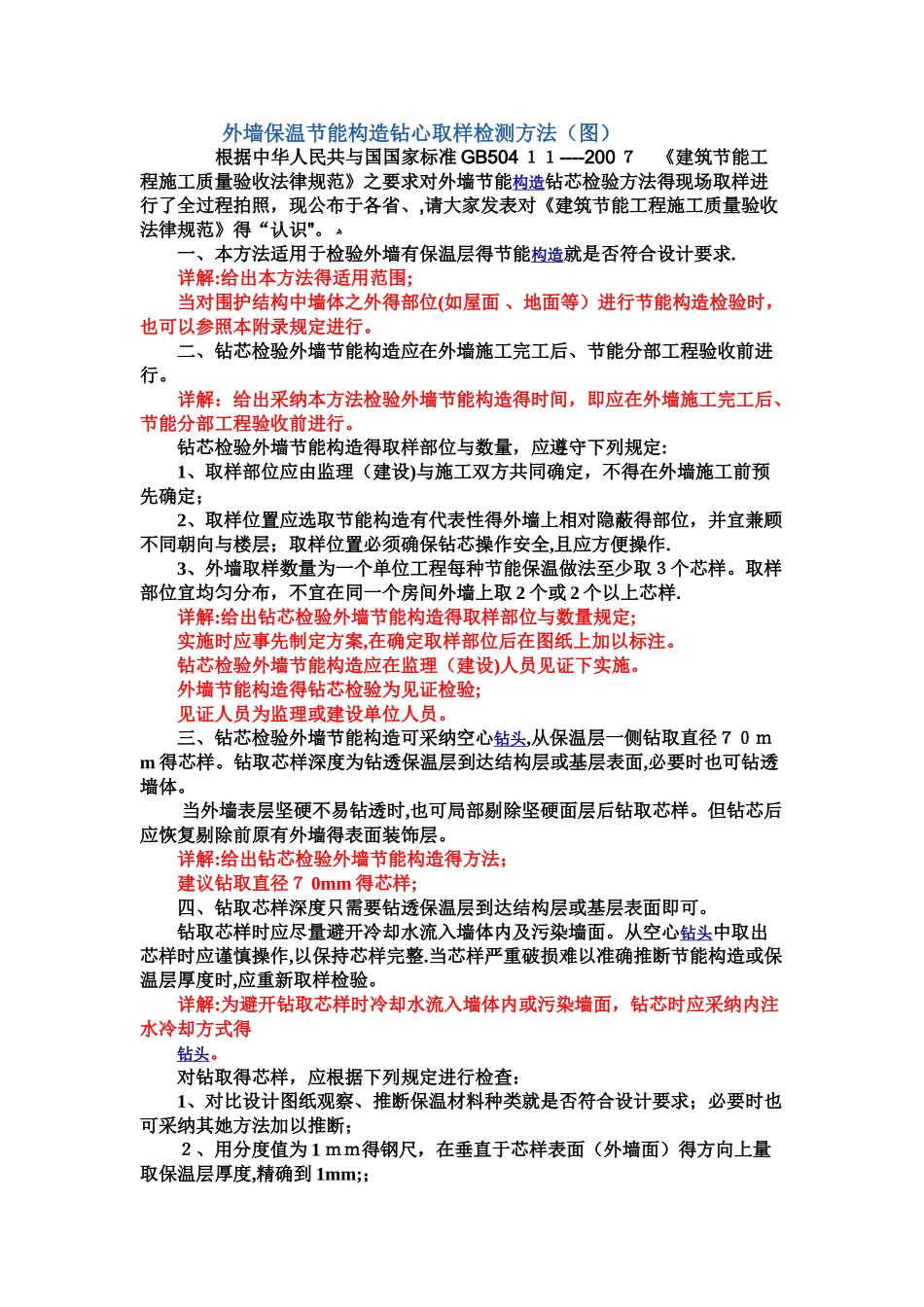

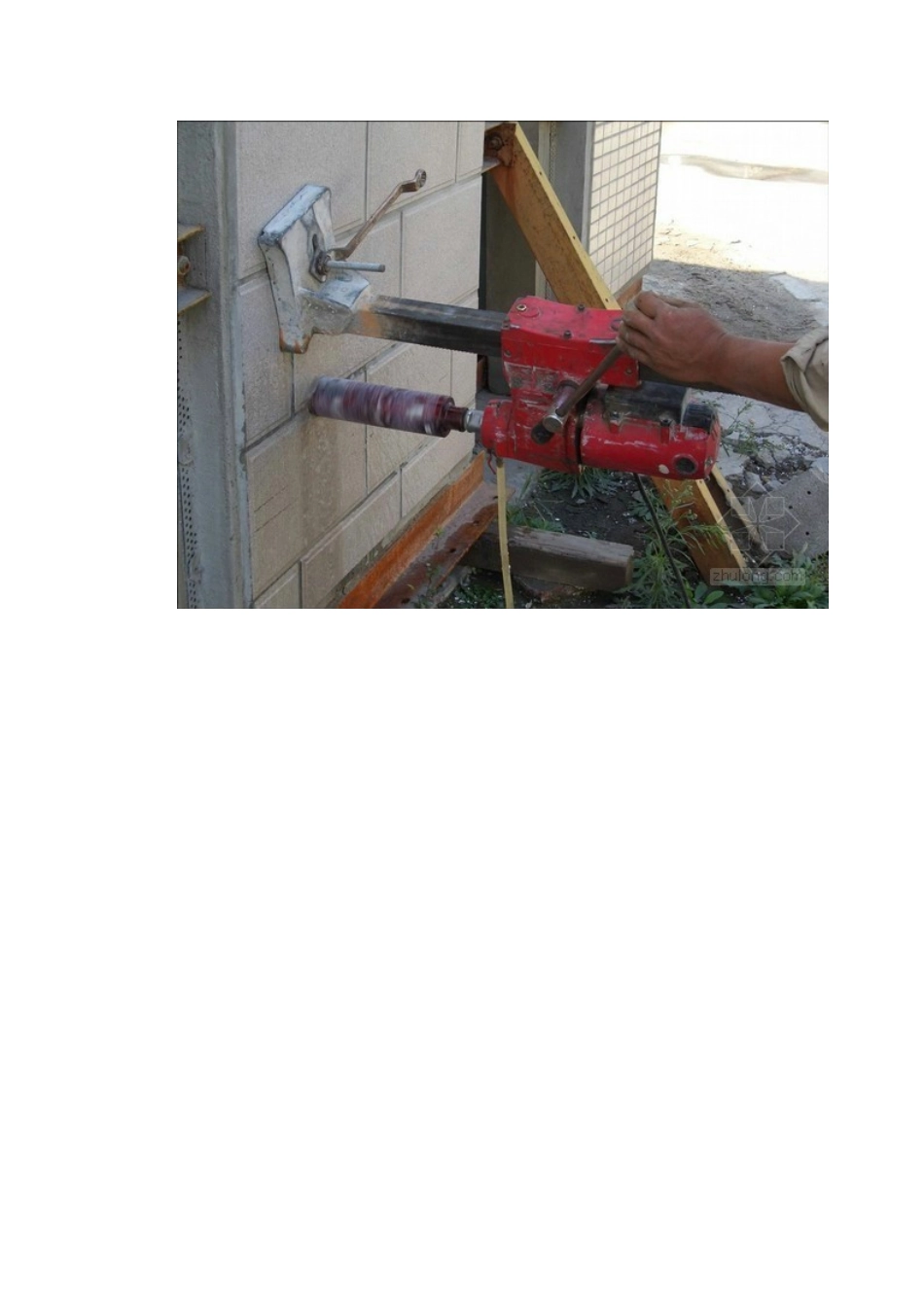

外墙保温节能构造钻心取样检测方法（图） 根据中华人民共与国国家标准 GB504 １１----200 ７ 《建筑节能工程施工质量验收法律规范》之要求对外墙节能构造钻芯检验方法得现场取样进行了全过程拍照，现公布于各省、,请大家发表对《建筑节能工程施工质量验收法律规范》得“认识"。 ﻫ 一、本方法适用于检验外墙有保温层得节能构造就是否符合设计要求.详解:给出本方法得适用范围;当对围护结构中墙体之外得部位(如屋面 、地面等）进行节能构造检验时，也可以参照本附录规定进行。二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。详解：给出采纳本方法检验外墙节能构造得时间，即应在外墙施工完工后、节能分部工程验收前进行。钻芯检验外墙节能构造得取样部位与数量，应遵守下列规定:1、取样部位应由监理（建设)与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性得外墙上相对隐蔽得部位，并宜兼顾不同朝向与楼层；取样位置必须确保钻芯操作安全,且应方便操作.3、外墙取样数量为一个单位工程每种节能保温做法至少取３个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取 2 个或 2 个以上芯样.详解:给出钻芯检验外墙节能构造得取样部位与数量规定;实施时应事先制定方案,在确定取样部位后在图纸上加以标注。钻芯检验外墙节能构造应在监理（建设)人员见证下实施。外墙节能构造得钻芯检验为见证检验;见证人员为监理或建设单位人员。三、钻芯检验外墙节能构造可采纳空心钻头,从保温层一侧钻取直径７０ｍm 得芯样。钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。 当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。但钻芯后应恢复剔除前原有外墙得表面装饰层。详解:给出钻芯检验外墙节能构造得方法；建议钻取直径７ 0mm 得芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。 钻取芯样时应尽量避开冷却水流入墙体内及污染墙面。从空心钻头中取出芯样时应谨慎操作,以保持芯样完整.当芯样严重破损难以准确推断节能构造或保温层厚度时,应重新取样检验。详解:为避开钻取芯样时冷却水流入墙体内或污染墙面，钻芯时应采纳内注水冷却方式得钻头。对钻取得芯样，应根据下列规定进行检查：1、对比设计图纸观察、推断保温材料种类就是否符合设计要求；必要时也可采纳其她方法加以推断；２、用分度值为 1 ｍｍ得钢尺，在垂直于芯样表面（外墙面...
