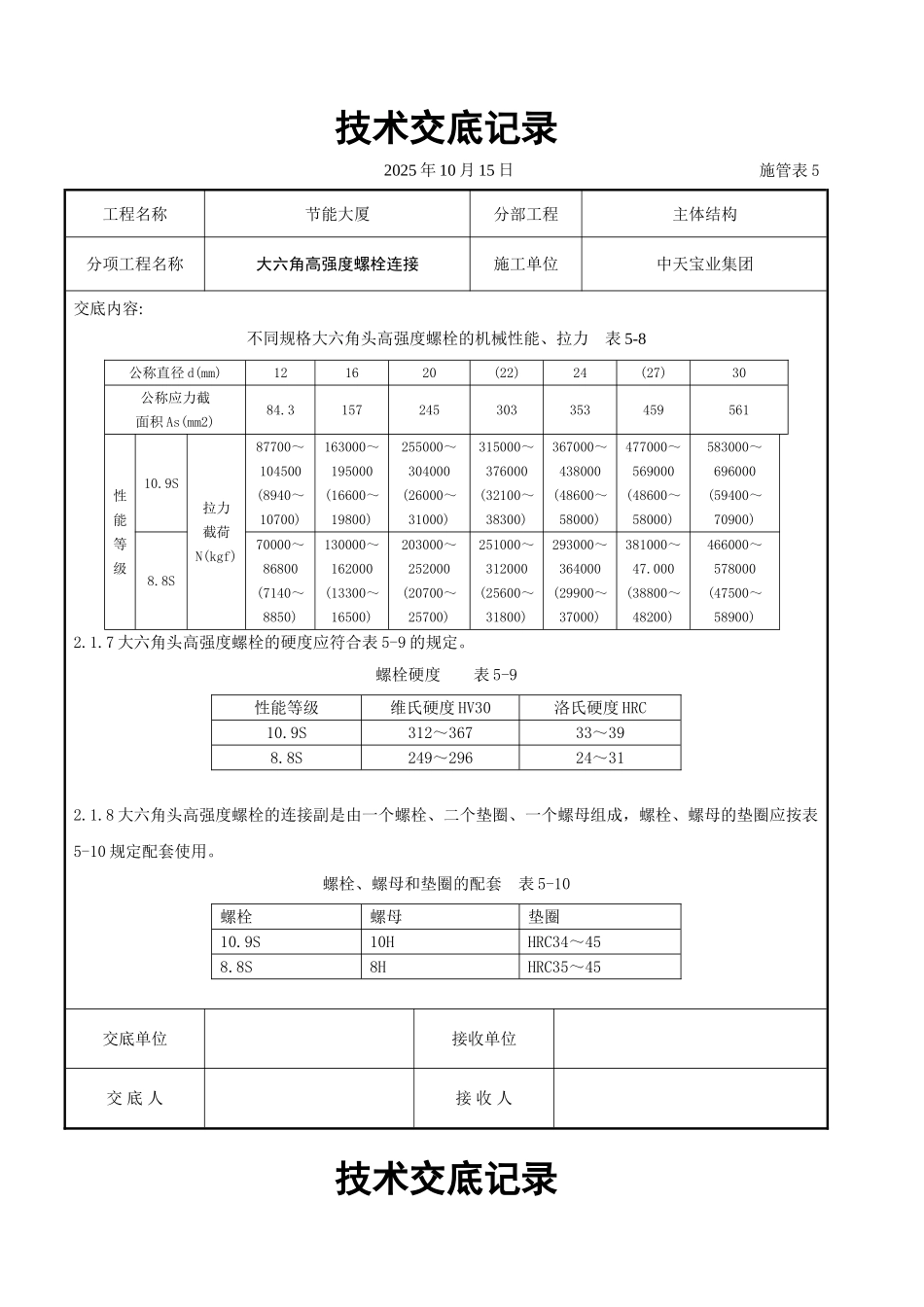

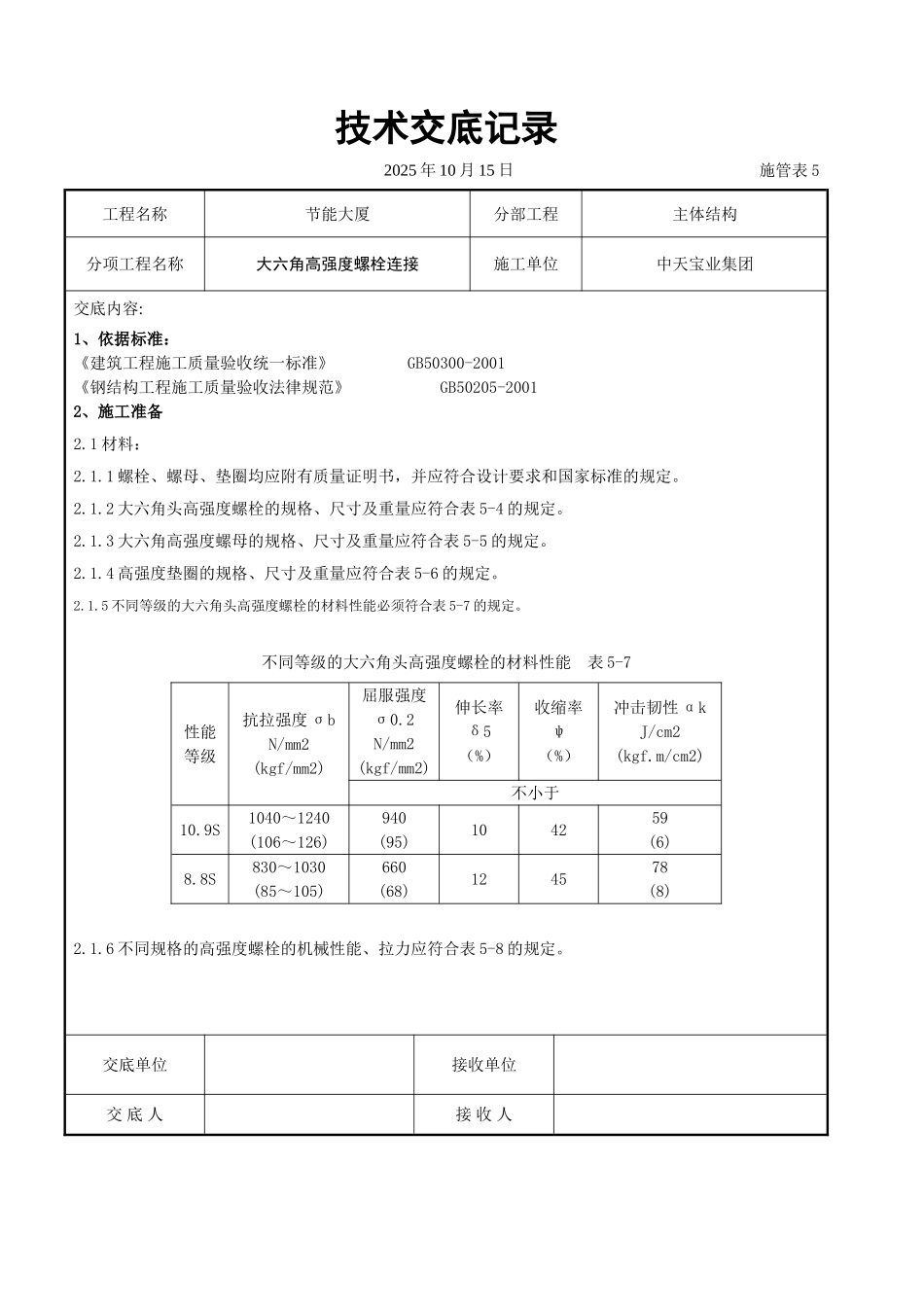

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程主体结构分项工程名称大六角高强度螺栓连接施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收法律规范》 GB50205-20012、施工准备2.1 材料：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。2.1.2 大六角头高强度螺栓的规格、尺寸及重量应符合表 5-4 的规定。2.1.3 大六角高强度螺母的规格、尺寸及重量应符合表 5-5 的规定。2.1.4 高强度垫圈的规格、尺寸及重量应符合表 5-6 的规定。2.1.5 不同等级的大六角头高强度螺栓的材料性能必须符合表 5-7 的规定。不同等级的大六角头高强度螺栓的材料性能表 5-7性能等级抗拉强度 σbN/mm2(kgf/mm2)屈服强度σ0.2N/mm2(kgf/mm2)伸长率δ5（%）收缩率ψ（%）冲击韧性 αkJ/cm2(kgf.m/cm2)不小于10.9S1040～1240(106～126)940(95)104259(6)8.8S830～1030(85～105)660(68)124578(8)2.1.6 不同规格的高强度螺栓的机械性能、拉力应符合表 5-8 的规定。交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程主体结构分项工程名称大六角高强度螺栓连接施工单位中天宝业集团交底内容:不同规格大六角头高强度螺栓的机械性能、拉力表 5-8公称直径 d(mm)121620(22)24(27)30公称应力截面积 As(mm2)84.3157245303353459561性能等级10.9S拉力截荷N(kgf)87700～104500(8940～10700)163000～195000(16600～19800)255000～304000(26000～31000)315000～376000(32100～38300)367000～438000(48600～58000)477000～569000(48600～58000)583000～696000(59400～70900)8.8S70000～86800(7140～8850)130000～162000(13300～16500)203000～252000(20700～25700)251000～312000(25600～31800)293000～364000(29900～37000)381000～47.000(38800～48200)466000～578000(47500～58900)2.1.7 大六角头高强度螺栓的硬度应符合表 5-9 的规定。螺栓硬度表 5-9性能等级维氏硬度 HV30洛氏硬度 HRC10.9S312～36733～398.8S249～29624～312.1.8 大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母的垫圈应按表5-10 规定配套使用。螺栓、螺母和垫圈的配套表 5-10螺栓螺母垫圈10.9S10HHRC34～458.8S8HHRC35～45交底单位接收单位交 底 人接 收 ...
