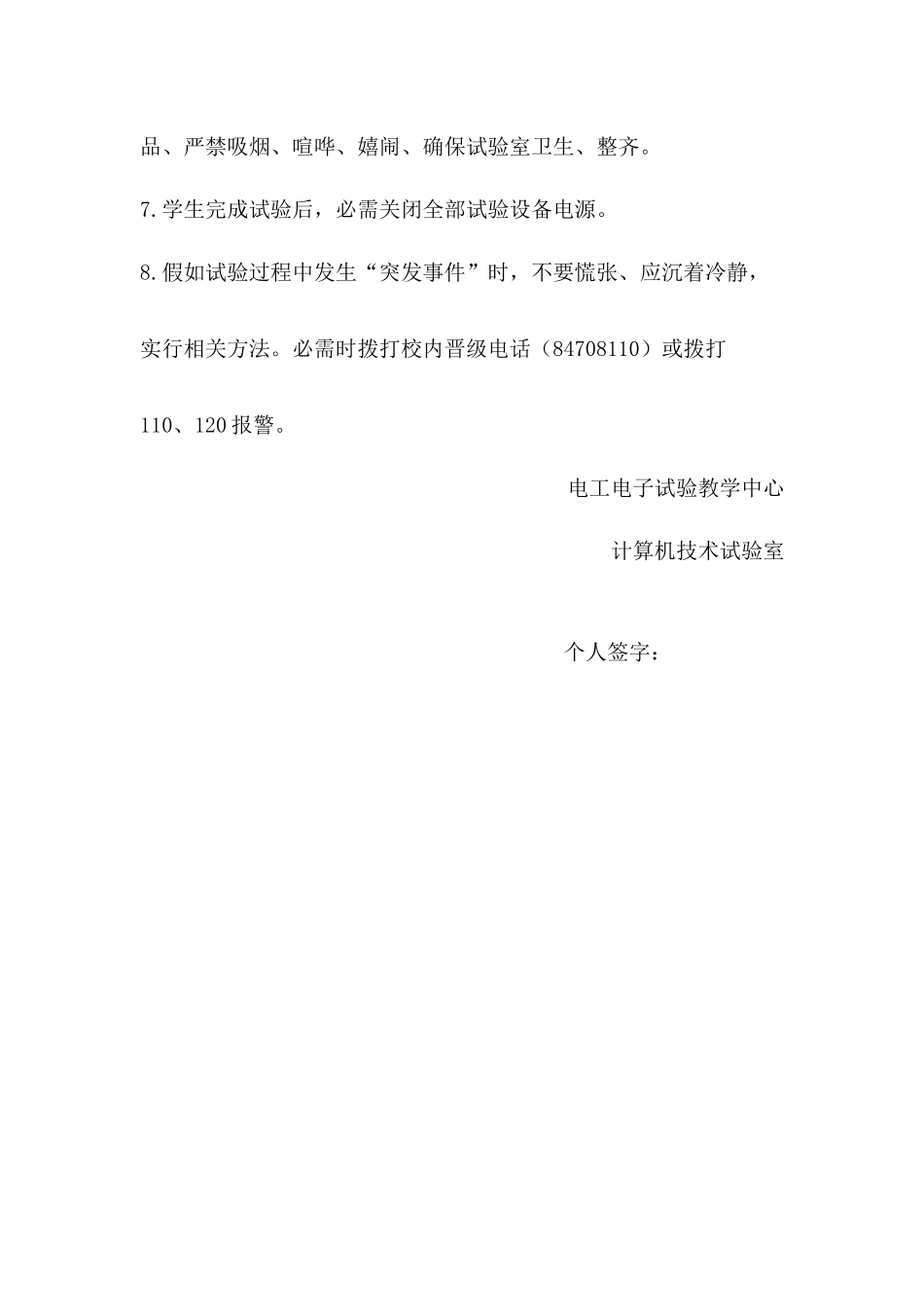

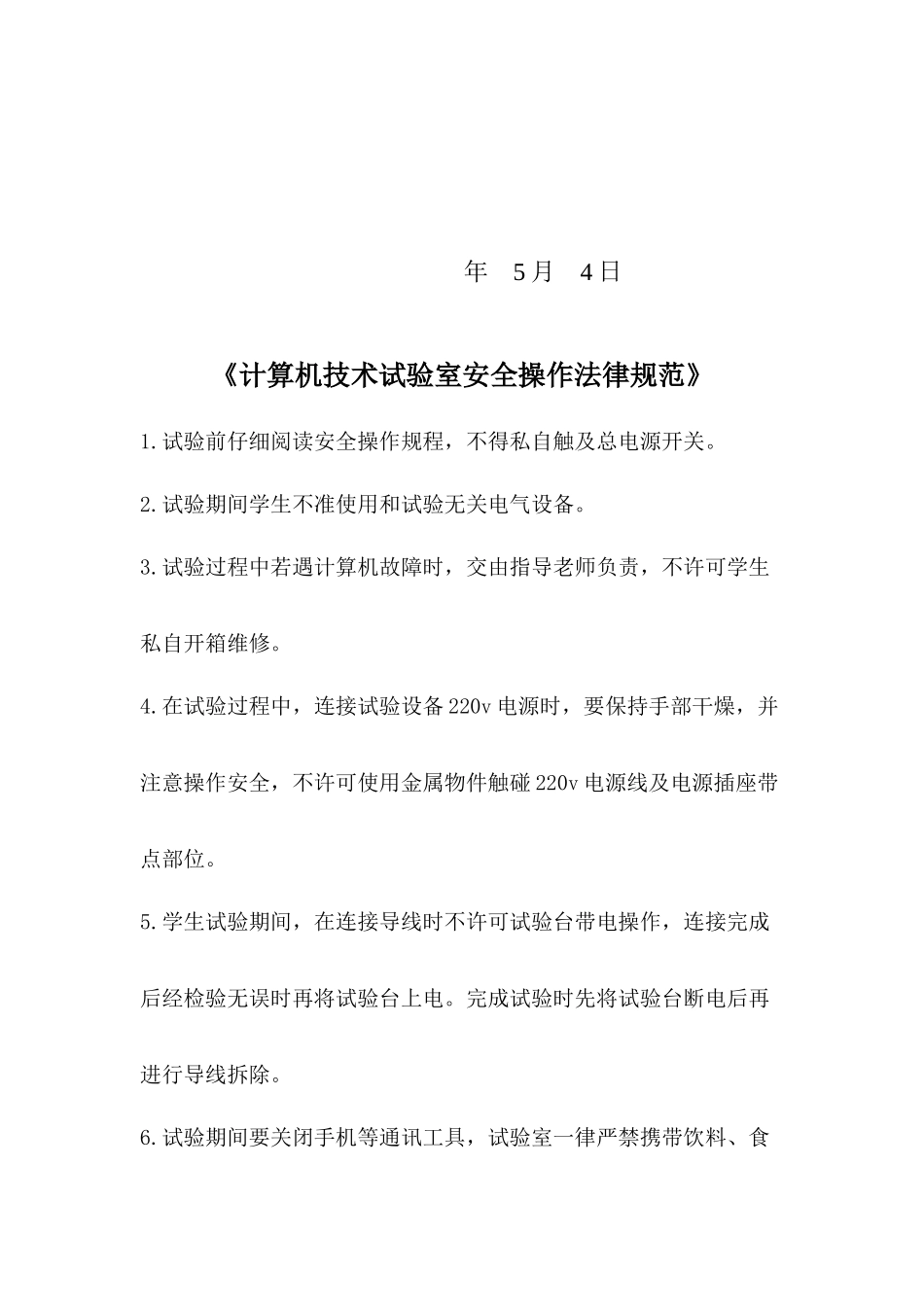

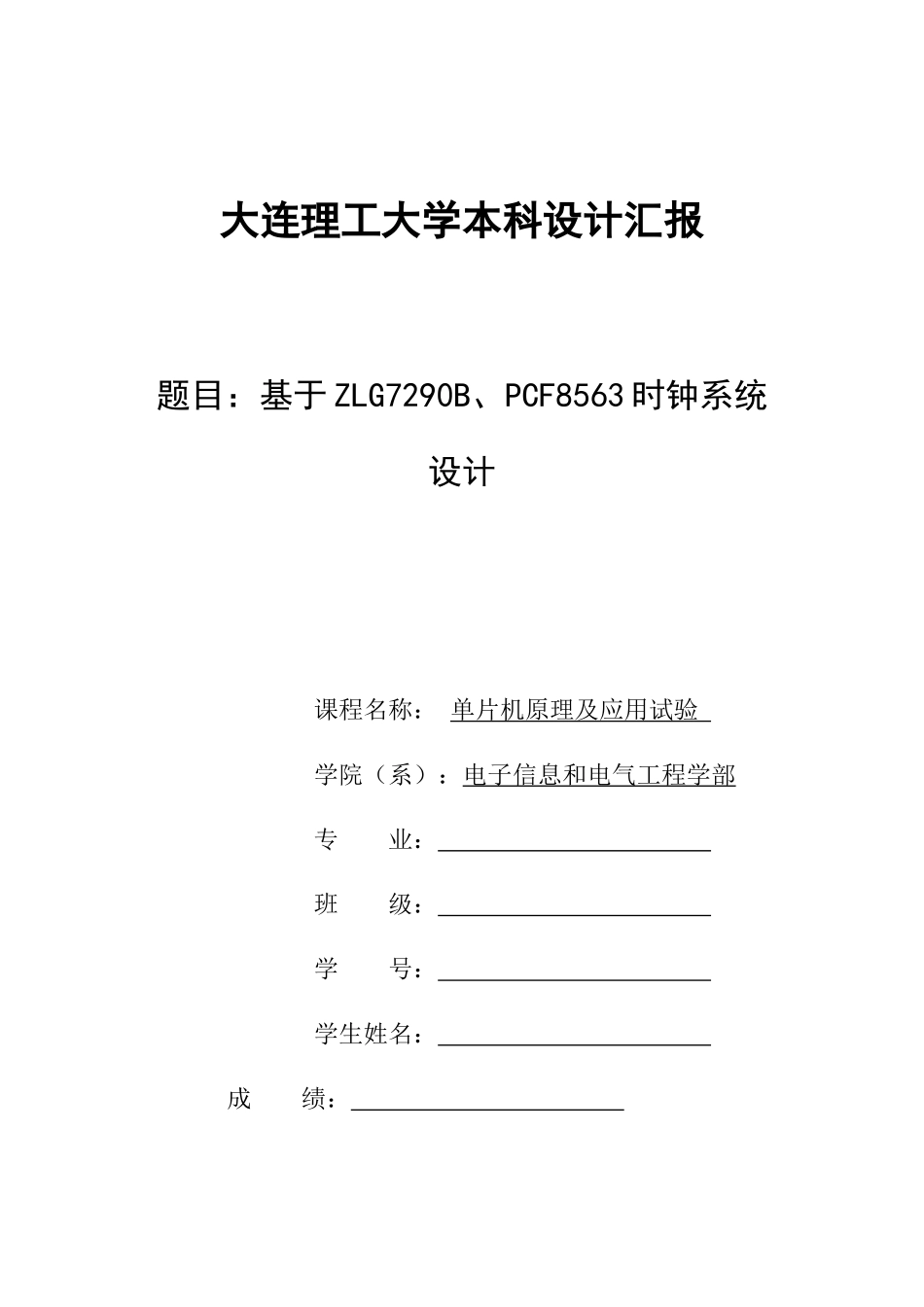

大连理工大学本科设计汇报题目：基于 ZLG7290B、PCF8563 时钟系统设计课程名称： 单片机原理及应用试验 学院（系）：电子信息和电气工程学部专 业： 班 级： 学 号： 学生姓名： 成 绩： 年 5 月 4 日《计算机技术试验室安全操作法律规范》1.试验前仔细阅读安全操作规程，不得私自触及总电源开关。2.试验期间学生不准使用和试验无关电气设备。3.试验过程中若遇计算机故障时，交由指导老师负责，不许可学生私自开箱维修。4.在试验过程中，连接试验设备 220v 电源时，要保持手部干燥，并注意操作安全，不许可使用金属物件触碰 220v 电源线及电源插座带点部位。5.学生试验期间，在连接导线时不许可试验台带电操作，连接完成后经检验无误时再将试验台上电。完成试验时先将试验台断电后再进行导线拆除。6.试验期间要关闭手机等通讯工具，试验室一律严禁携带饮料、食品、严禁吸烟、喧哗、嬉闹、确保试验室卫生、整齐。7.学生完成试验后，必需关闭全部试验设备电源。8.假如试验过程中发生“突发事件”时，不要慌张、应沉着冷静，实行相关方法。必需时拨打校内晋级电话（84708110）或拨打110、120 报警。电工电子试验教学中心计算机技术试验室 个人签字：题目：基于 ZLG7290B、PCF8563 时钟系统设计 1 设计要求（1）由 PCF8563 提供时间参数并由 ZLG7290 进行显示；（2）能够利用键盘实现时间参数修改，修改过程可加入“回显”、“闪耀”、 “容错”等功效；（3）利用蜂鸣器实现时钟系统“整点报时”功效；（4）要求程序中有中止步骤；2 设计分析及系统方案设计（1）由 PCF8563T 实时时钟芯片提供时间数据，由 ZLG7290B 显示电路控制8 位数码管显示目前时间，二者经过 I2C 总线结构和 AT89C51 单片机相连，SDA和 SCK 分别接 P1.0 和 P1.1。（2）该系统实行双中止结构，时钟输出 CLKOUT 接 INT0，为低优先级，每一秒触发一次中止；键盘中止输出信号 INT 接 INT1，为高优先级，每当有按键时触发中止。（3）算法说明：10H-1DH：向 PCF8563T 输入相关参数数据块；20H-26H：从 PCF8563T 中读出时间参数（秒、分、小时、日、星期、月、年）。经过 CHAIFEN 子程序将 20H-26H 中猎取时间参数拆分查表后送入下列缓冲区：28H-2FH：年（4 单元）、月（2 单元）、日（2 单元）；38H-3FH：小时、分钟、秒（各占单元）。键盘修改时间子程序中先将键值读入 A，经判定转换后送入缓冲区 20H-22H...
