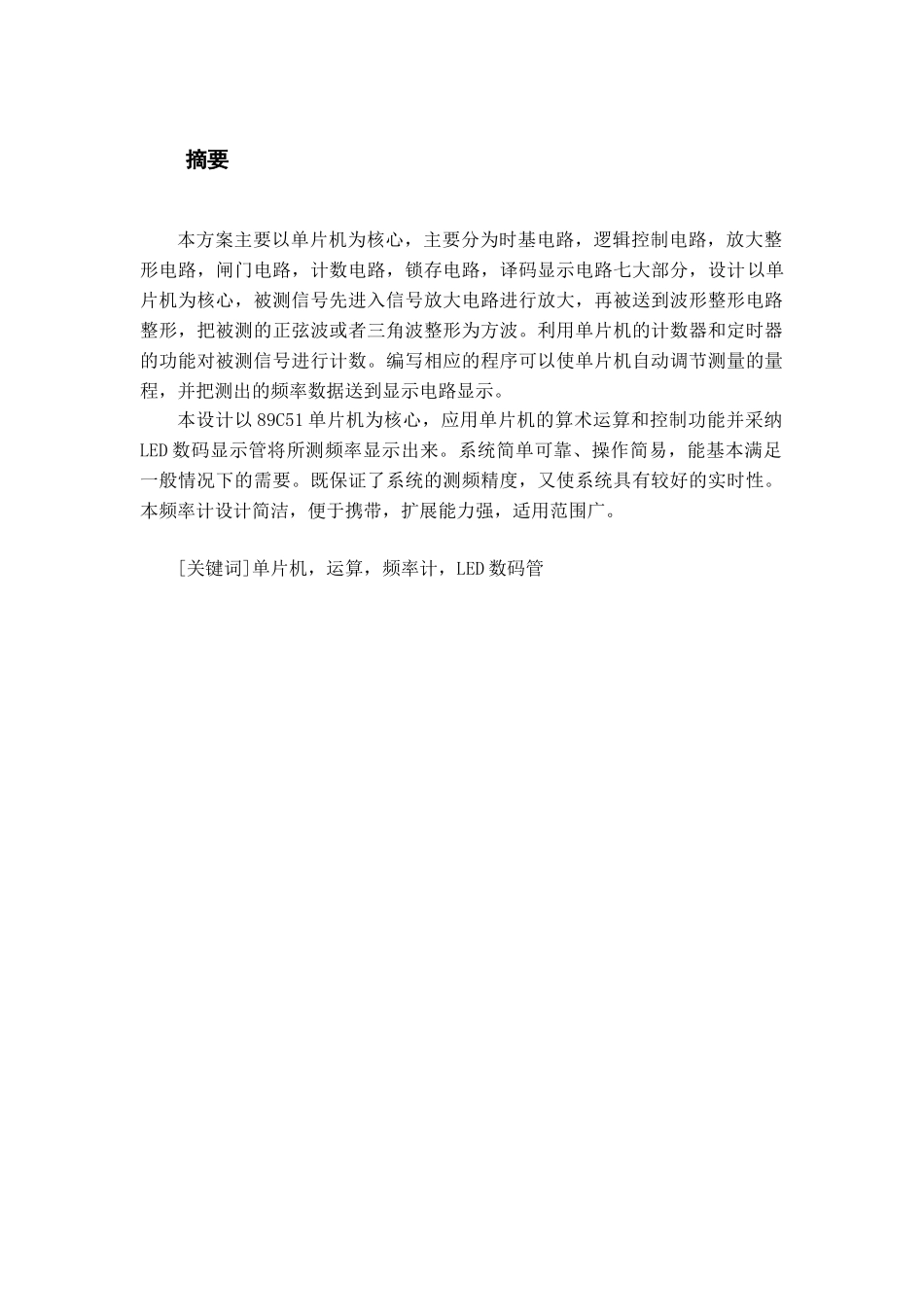

摘要本方案主要以单片机为核心，主要分为时基电路，逻辑控制电路，放大整形电路，闸门电路，计数电路，锁存电路，译码显示电路七大部分，设计以单片机为核心，被测信号先进入信号放大电路进行放大，再被送到波形整形电路整形，把被测的正弦波或者三角波整形为方波。利用单片机的计数器和定时器的功能对被测信号进行计数。编写相应的程序可以使单片机自动调节测量的量程，并把测出的频率数据送到显示电路显示。本设计以 89C51 单片机为核心，应用单片机的算术运算和控制功能并采纳LED 数码显示管将所测频率显示出来。系统简单可靠、操作简易，能基本满足一般情况下的需要。既保证了系统的测频精度，又使系统具有较好的实时性。本频率计设计简洁，便于携带，扩展能力强，适用范围广。[关键词]单片机，运算，频率计，LED 数码管前 言在电子测量领域中，频率测量的精确度是最高的，可达 10—10E-13 数量级。因此，在生产过程中许多物理量，例如温度、压力、流量、液位、 PH 值、振动、位移、速度、加速度，乃至各种气体的百分比成分等均用传感器转换成信号频率，然后用数字频率计来测量，以提高精确度。 国际上数字频率计的分类很多。按功能分类，测量某种单一功能的计数器。如频率计数器，只能专门用来测量高频和微波频率；时间计数器，是以测量时间为基础的计数器，其测时分辨力和准确度很高，可达 ns 数量级；特种计数器，它具有特种功能，如可逆计数器、予置计数器、差值计数器、倒数计数器等，用于工业和白控技术等方面。数字频率计按频段分类 (1)低速计数器：最高计数频率＜10MHz； (2)中速计数器：最高计数频率 10—100MHz； (3)高速计数器：最高计数频率＞100MHz； (4)微波频率计数器：测频范围 1—80GHz 或更高。单片机自问世以来，性能不断提高和完善，其资源又能满足很多应用场合的需要，加之单片机具有集成度高、功能强、速度快、体积小、功耗低、使用方便、价格低廉等特点，因此，在工业控制、智能仪器仪表、数据采集和处理、通信系统、高级计算器、家用电器等领域的应用日益广泛，并且正在逐步取代现有的多片微机应用系统。单片机的潜力越来越被人们所重视。特别是当前用CMOS 工艺制成的各种单片机，由于功耗低，使用的温度范围大，抗干扰能力强能满足一些特别要求的应用场合，更加扩大了单片机的应用范围，也进一步促使单片机性能的进展。1.1 课题背景在电子技术中，频率是最基本的参数之一，并且与许多电参量的测...
