完整word版-单片机课程设计波形信号发生器

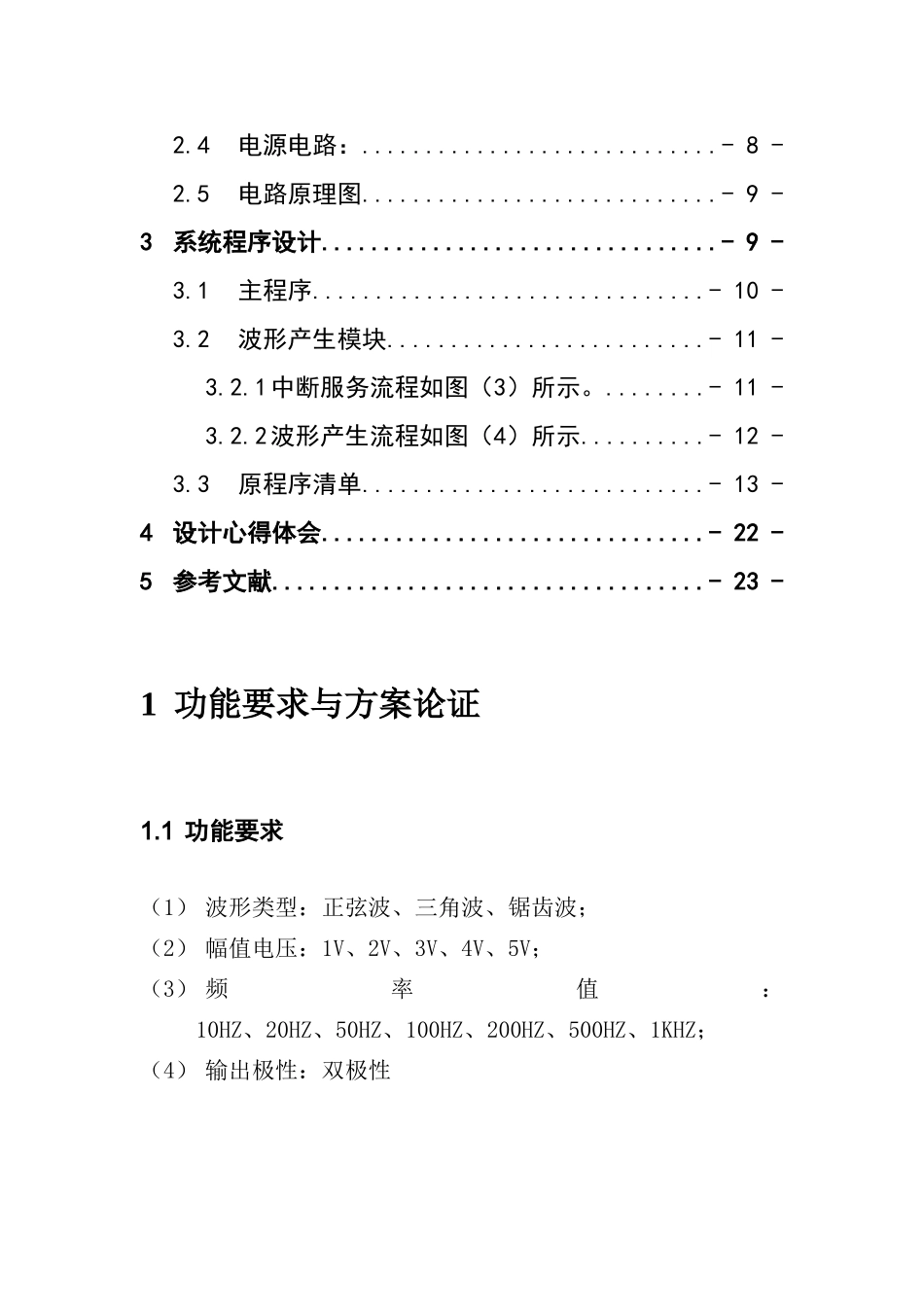

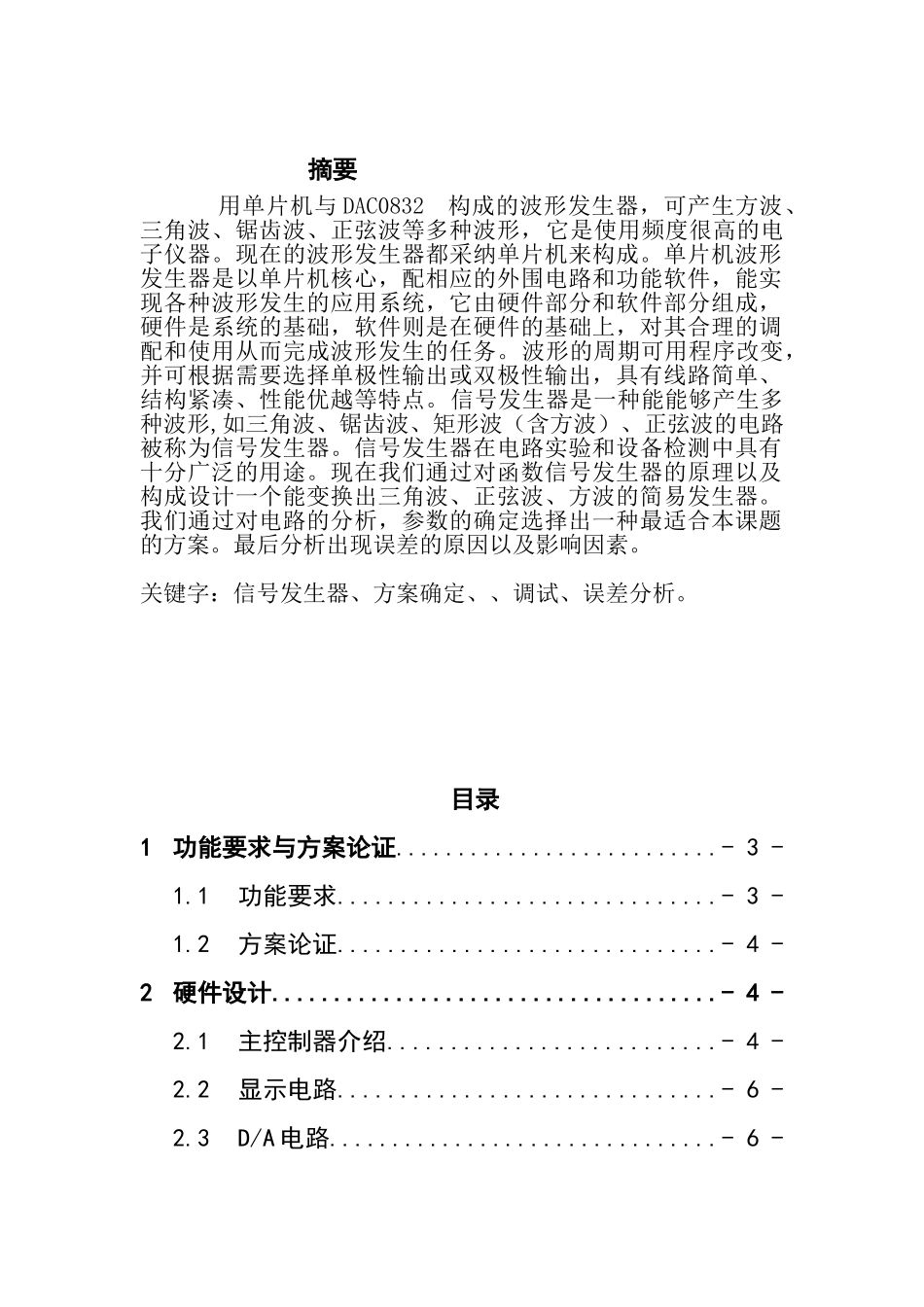

摘要 用单片机与 DAC0832 构成的波形发生器，可产生方波、三角波、锯齿波、正弦波等多种波形，它是使用频度很高的电子仪器。现在的波形发生器都采纳单片机来构成。单片机波形发生器是以单片机核心，配相应的外围电路和功能软件，能实现各种波形发生的应用系统，它由硬件部分和软件部分组成，硬件是系统的基础，软件则是在硬件的基础上，对其合理的调配和使用从而完成波形发生的任务。波形的周期可用程序改变，并可根据需要选择单极性输出或双极性输出，具有线路简单、结构紧凑、性能优越等特点。信号发生器是一种能能够产生多种波形,如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为信号发生器。信号发生器在电路实验和设备检测中具有十分广泛的用途。现在我们通过对函数信号发生器的原理以及构成设计一个能变换出三角波、正弦波、方波的简易发生器。我们通过对电路的分析，参数的确定选择出一种最适合本课题的方案。最后分析出现误差的原因以及影响因素。关键字：信号发生器、方案确定、、调试、误差分析。目录1功能要求与方案论证..........................- 3 -1.1功能要求..............................- 3 -1.2方案论证..............................- 4 -2硬件设计....................................- 4 -2.1主控制器介绍..........................- 4 -2.2显示电路..............................- 6 -2.3D/A 电路...............................- 6 -2.4电源电路：............................- 8 -2.5电路原理图............................- 9 -3系统程序设计................................- 9 -3.1主程序...............................- 10 -3.2波形产生模块.........................- 11 -3.2.1中断服务流程如图（3）所示。........- 11 -3.2.2波形产生流程如图（4）所示..........- 12 -3.3原程序清单...........................- 13 -4设计心得体会...............................- 22 -5参考文献...................................- 23 -1 功能要求与方案论证1.1 功能要求（1） 波形类型：正弦波、三角波、锯齿波；（2） 幅值电压：1V、2V、3V、4V、5V；（3） 频率值：10HZ、20HZ、50HZ、100HZ、200HZ、500HZ、1KHZ；（4） 输出极性：双极性1.2 方案论证波形发生器的硬件电路由单片机、键盘显示器接口电路、波形转换（D/ A）电路和电源线路等四部分构成...
