实验二十一RIP动态路由自动汇聚配置

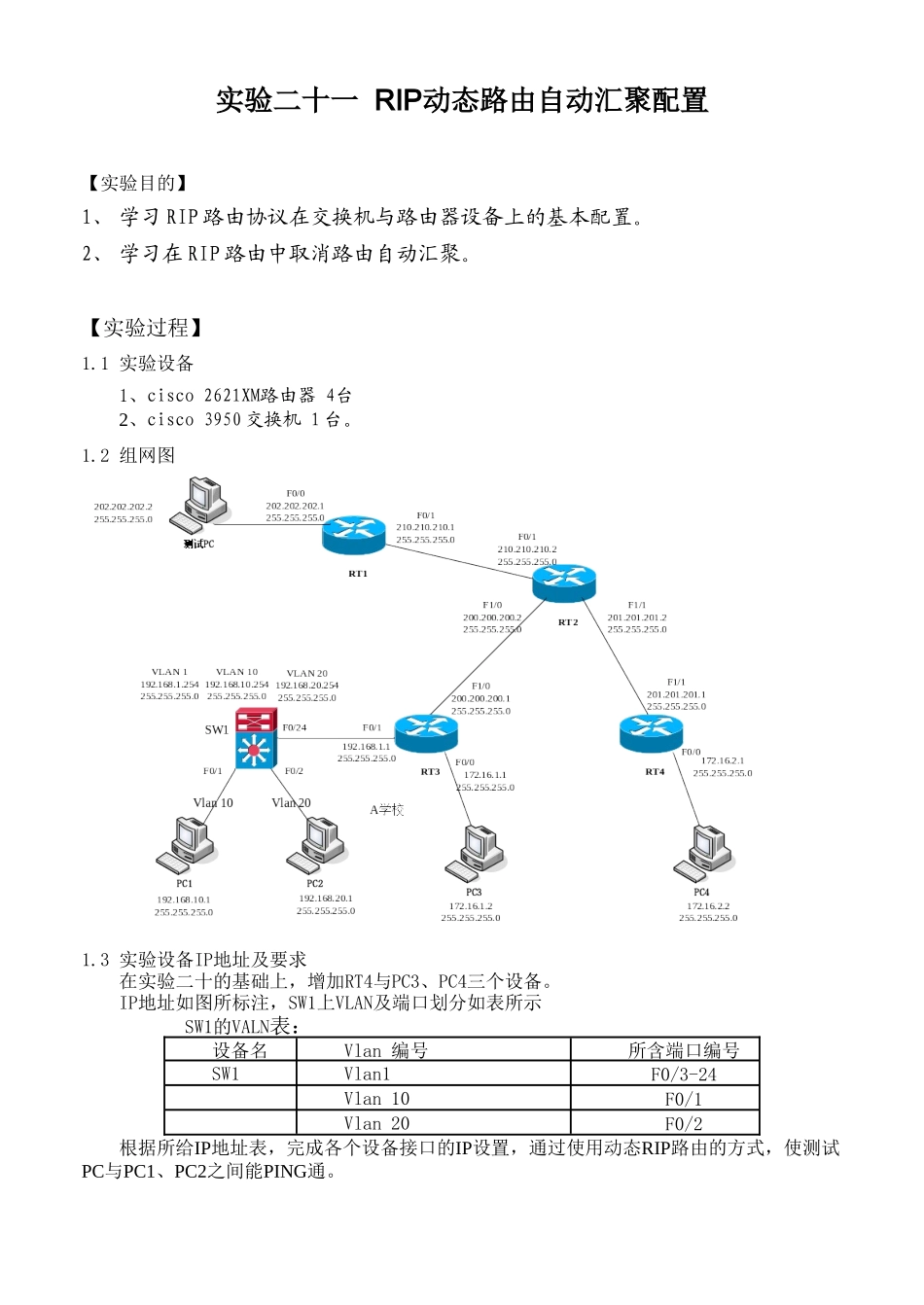

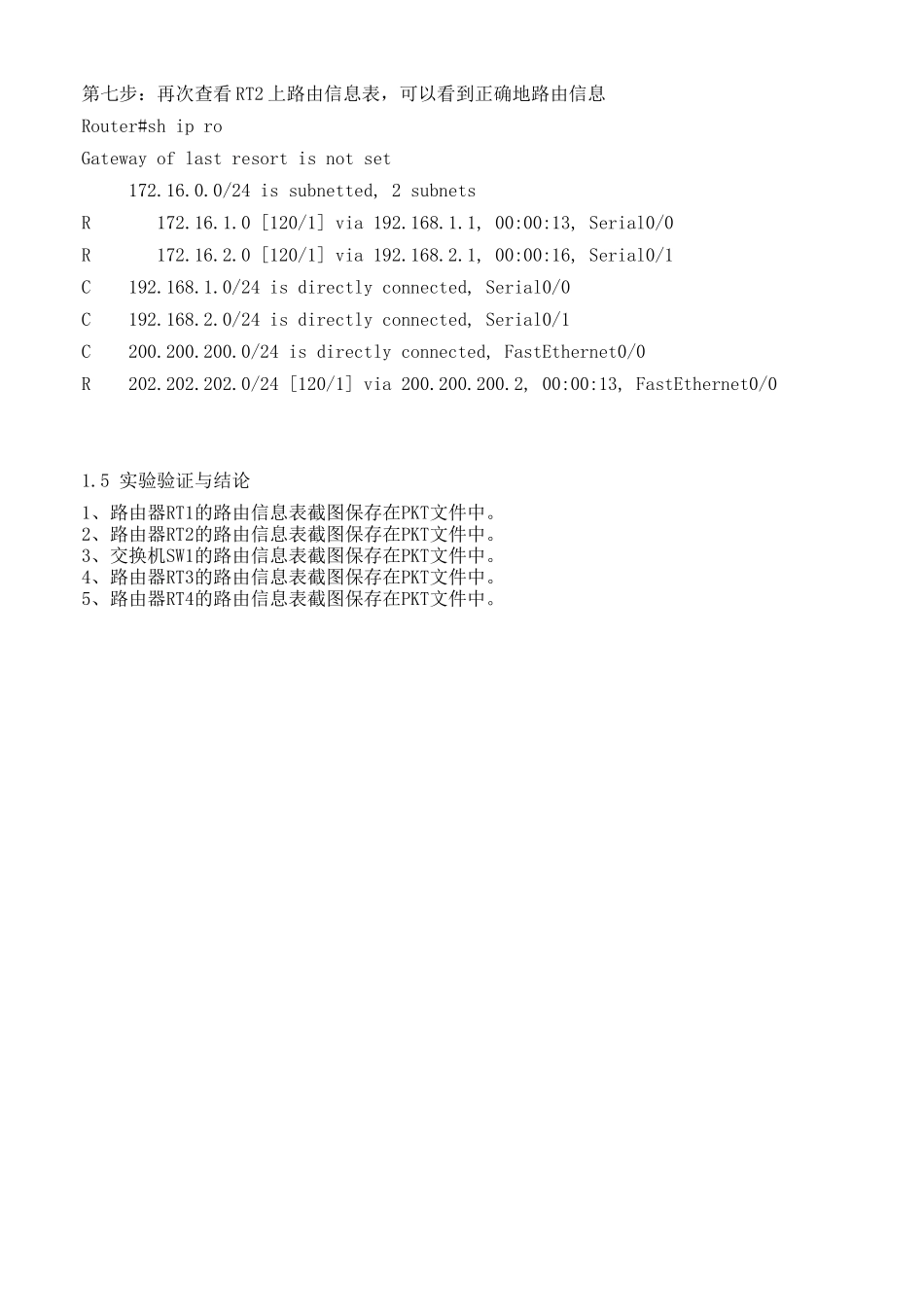

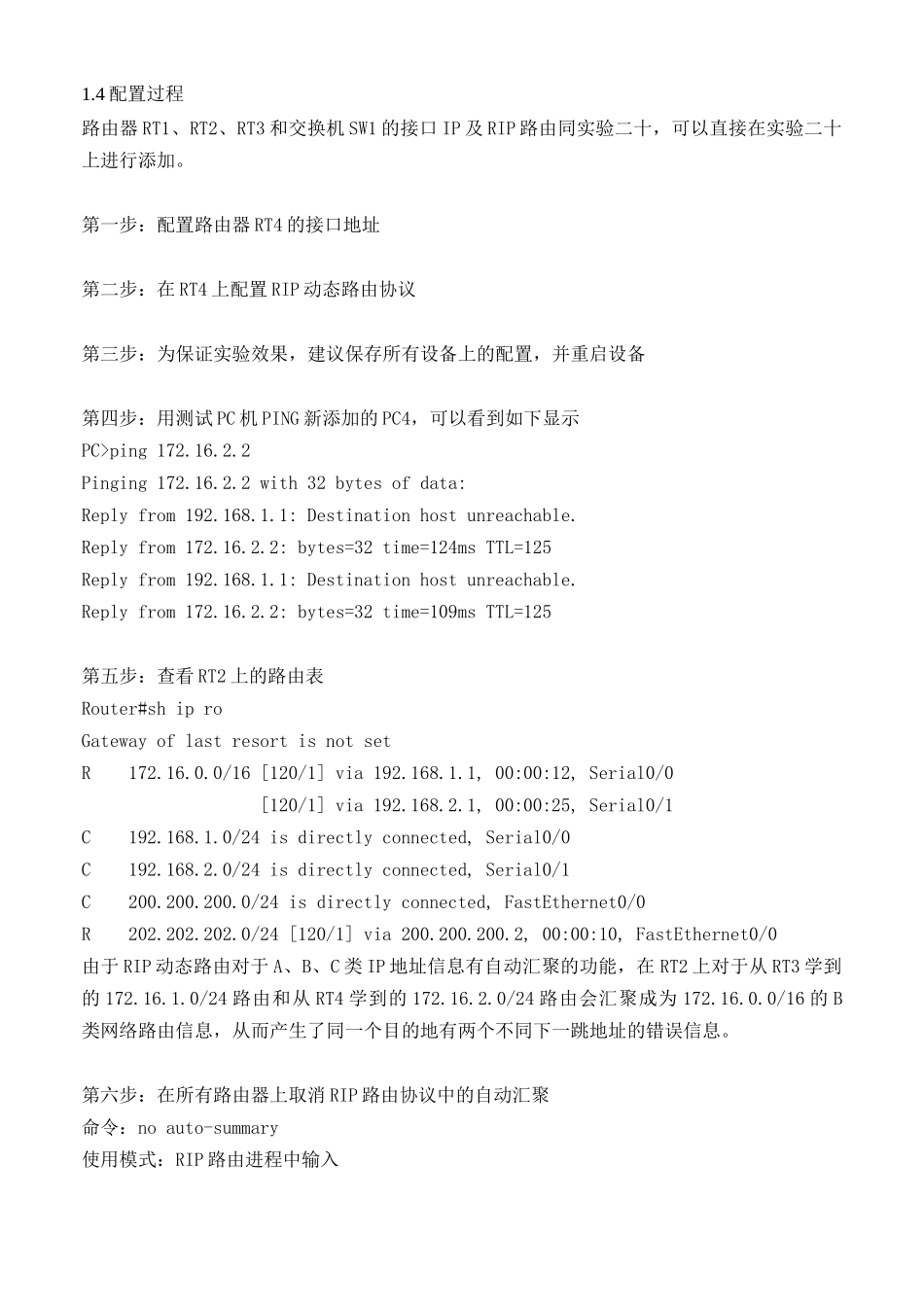

实验二十一 RIP动态路由自动汇聚配置 【实验目的】1、 学习 RIP 路由协议在交换机与路由器设备上的基本配置。2、 学习在 RIP 路由中取消路由自动汇聚。【实验过程】 1.1 实验设备1、cisco 2621XM路由器 4台2、cisco 3950 交换机 1 台。1.2 组网图1.3 实验设备IP地址及要求在实验二十的基础上，增加RT4与PC3、PC4三个设备。IP地址如图所标注，SW1上VLAN及端口划分如表所示 SW1的VALN表：设备名Vlan 编号所含端口编号SW1Vlan1F0/3-24Vlan 10F0/1Vlan 20F0/2根据所给IP地址表，完成各个设备接口的IP设置，通过使用动态RIP路由的方式，使测试PC与PC1、PC2之间能PING通。1.4 配置过程路由器 RT1、RT2、RT3 和交换机 SW1 的接口 IP 及 RIP 路由同实验二十，可以直接在实验二十上进行添加。第一步：配置路由器 RT4 的接口地址第二步：在 RT4 上配置 RIP 动态路由协议第三步：为保证实验效果，建议保存所有设备上的配置，并重启设备第四步：用测试 PC 机 PING 新添加的 PC4，可以看到如下显示PC>ping 172.16.2.2Pinging 172.16.2.2 with 32 bytes of data:Reply from 192.168.1.1: Destination host unreachable.Reply from 172.16.2.2: bytes=32 time=124ms TTL=125Reply from 192.168.1.1: Destination host unreachable.Reply from 172.16.2.2: bytes=32 time=109ms TTL=125第五步：查看 RT2 上的路由表Router#sh ip roGateway of last resort is not setR 172.16.0.0/16 [120/1] via 192.168.1.1, 00:00:12, Serial0/0 [120/1] via 192.168.2.1, 00:00:25, Serial0/1C 192.168.1.0/24 is directly connected, Serial0/0C 192.168.2.0/24 is directly connected, Serial0/1C 200.200.200.0/24 is directly connected, FastEthernet0/0R 202.202.202.0/24 [120/1] via 200.200.200.2, 00:00:10, FastEthernet0/0由于 RIP 动态路由对于 A、B、C 类 IP 地址信息有自动汇聚的功能，在 RT2 上对于从 RT3 学到的 172.16.1.0/24 路由和从 RT4 学到的 172.16.2.0/24 路由会汇聚成为 172.16.0.0/16 的 B类网络路由信息，从而产生了同一个目的地有两个不同下一跳地址的错误信息。第六步：在所有路由器上取消 RIP 路由协议中的自动汇聚命令：no auto-summary 使用模式：RIP 路由进程中输入 第七步：再次查看 RT2 上路...
