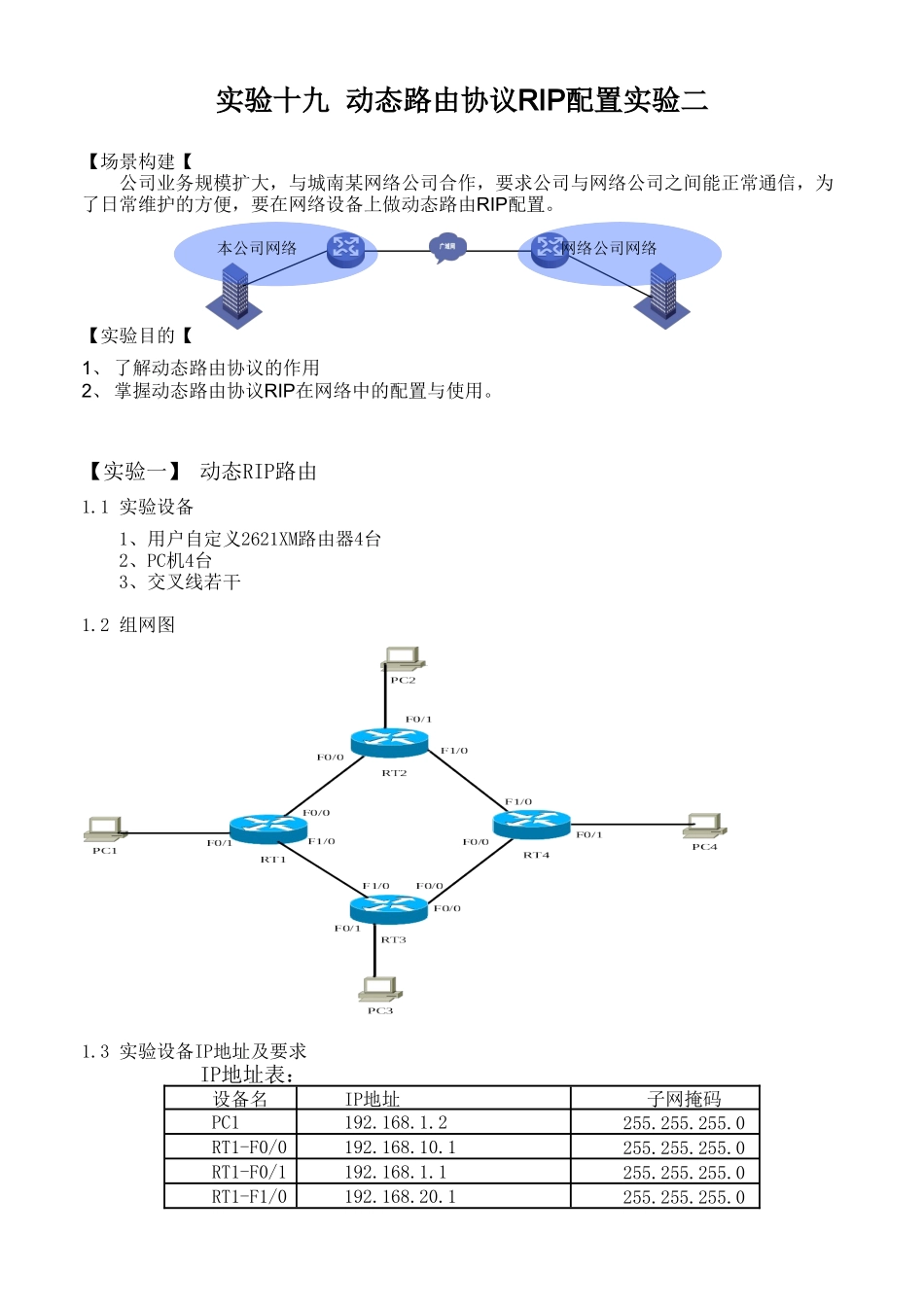

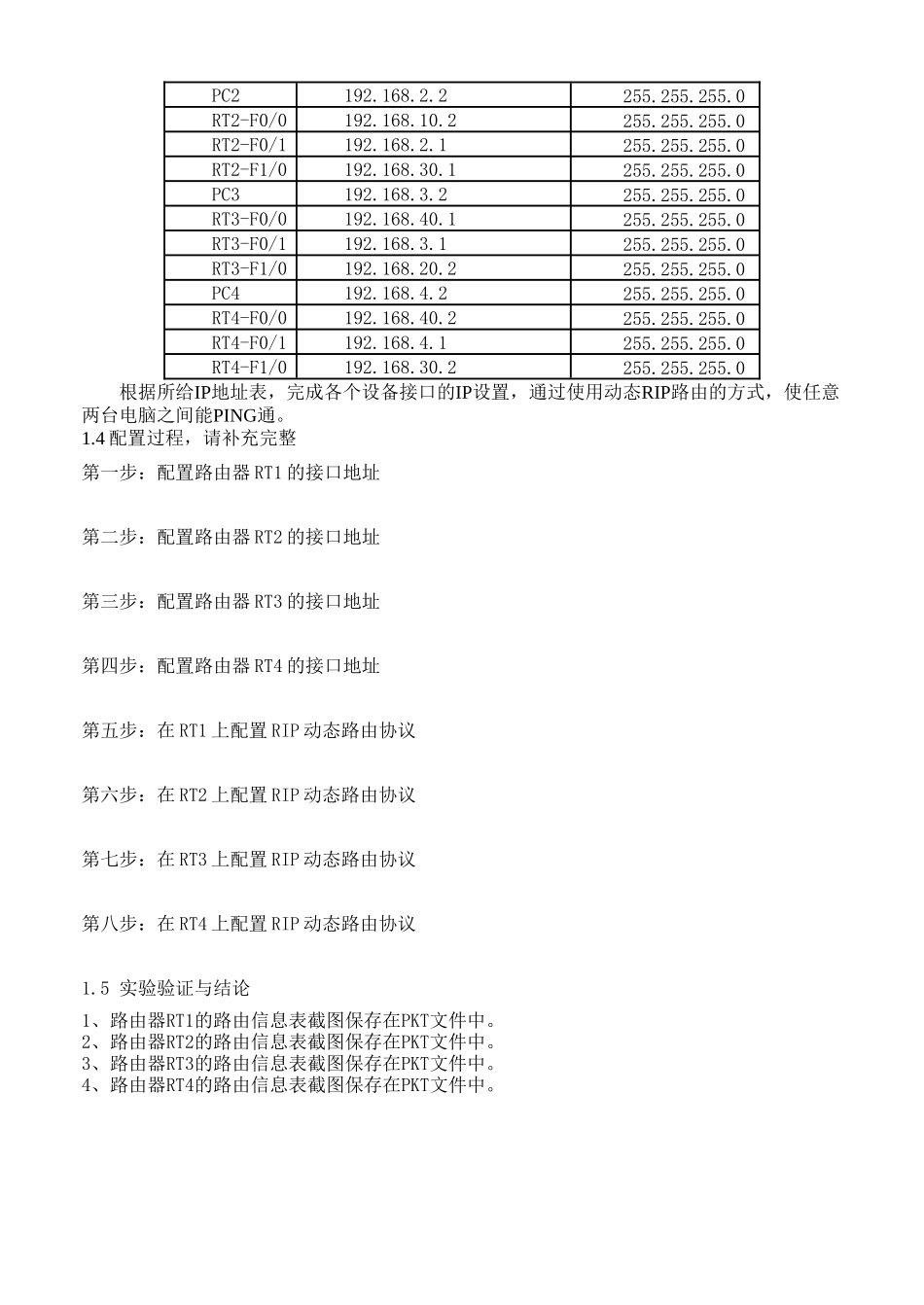

实验十九 动态路由协议RIP配置实验二【场景构建【公司业务规模扩大，与城南某网络公司合作，要求公司与网络公司之间能正常通信，为了日常维护的方便，要在网络设备上做动态路由RIP配置。 【实验目的【1、 了解动态路由协议的作用2、 掌握动态路由协议RIP在网络中的配置与使用。 【实验一】 动态RIP路由1.1 实验设备1、用户自定义2621XM路由器4台 2、PC机4台 3、交叉线若干 1.2 组网图1.3 实验设备IP地址及要求 IP地址表：设备名IP地址子网掩码PC1192.168.1.2255.255.255.0RT1-F0/0192.168.10.1255.255.255.0RT1-F0/1192.168.1.1255.255.255.0RT1-F1/0192.168.20.1255.255.255.0本公司网络网络公司网络PC2192.168.2.2255.255.255.0RT2-F0/0192.168.10.2255.255.255.0RT2-F0/1192.168.2.1255.255.255.0RT2-F1/0192.168.30.1255.255.255.0PC3192.168.3.2255.255.255.0RT3-F0/0192.168.40.1255.255.255.0RT3-F0/1192.168.3.1255.255.255.0RT3-F1/0192.168.20.2255.255.255.0PC4192.168.4.2255.255.255.0RT4-F0/0192.168.40.2255.255.255.0RT4-F0/1192.168.4.1255.255.255.0RT4-F1/0192.168.30.2255.255.255.0根据所给IP地址表，完成各个设备接口的IP设置，通过使用动态RIP路由的方式，使任意两台电脑之间能PING通。1.4 配置过程，请补充完整第一步：配置路由器 RT1 的接口地址第二步：配置路由器 RT2 的接口地址第三步：配置路由器 RT3 的接口地址第四步：配置路由器 RT4 的接口地址第五步：在 RT1 上配置 RIP 动态路由协议第六步：在 RT2 上配置 RIP 动态路由协议第七步：在 RT3 上配置 RIP 动态路由协议第八步：在 RT4 上配置 RIP 动态路由协议1.5 实验验证与结论1、路由器RT1的路由信息表截图保存在PKT文件中。2、路由器RT2的路由信息表截图保存在PKT文件中。3、路由器RT3的路由信息表截图保存在PKT文件中。4、路由器RT4的路由信息表截图保存在PKT文件中。
