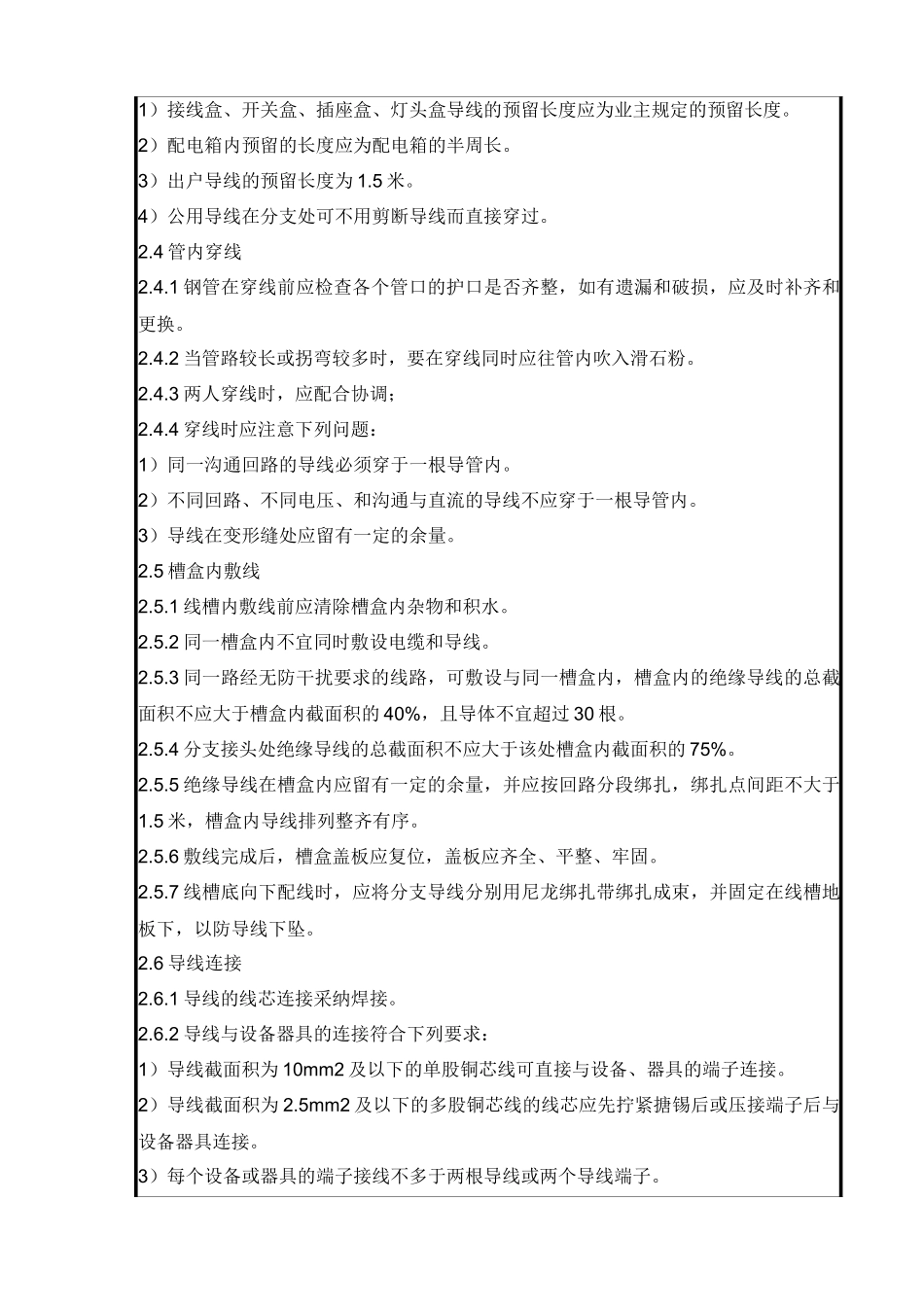

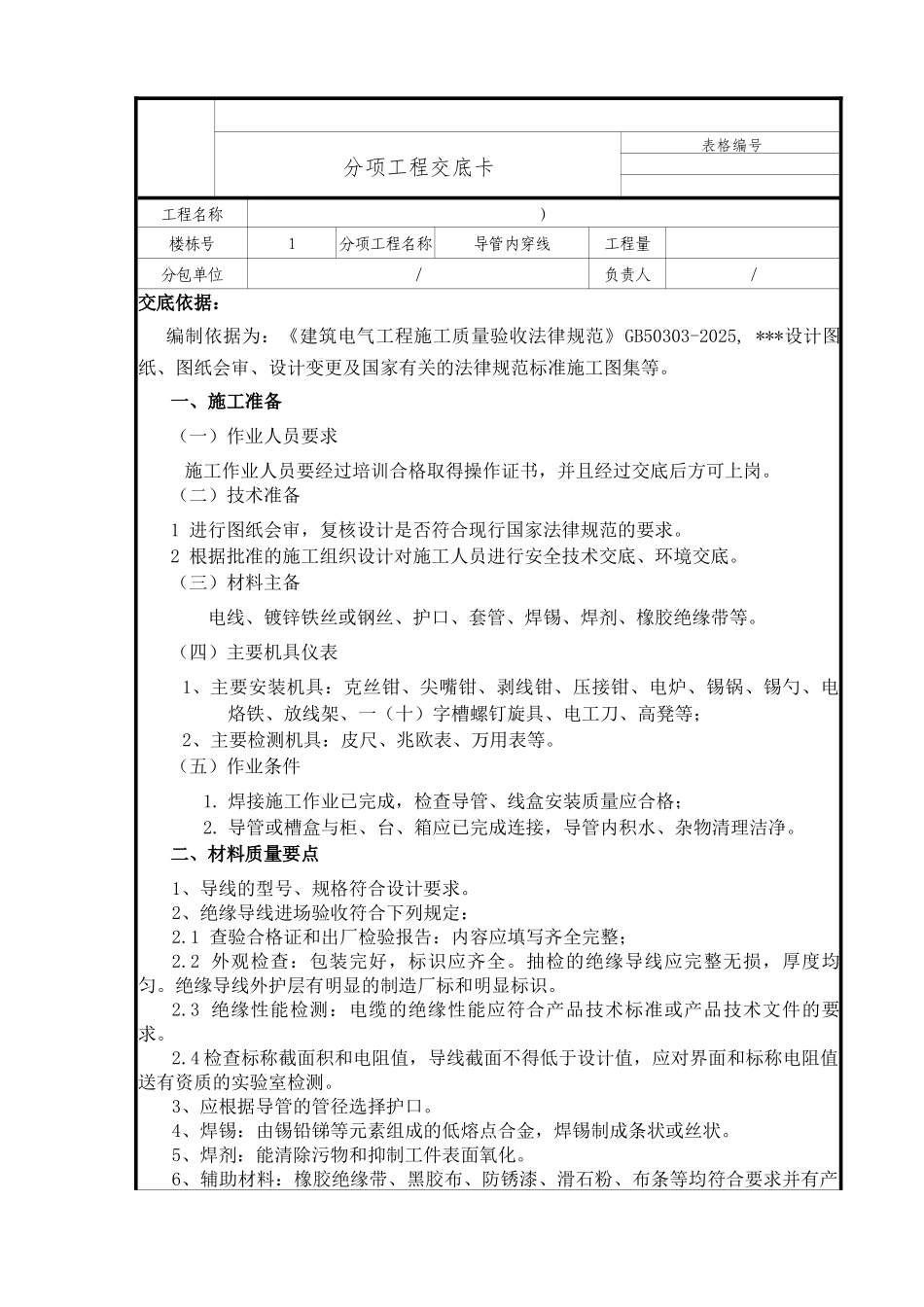

分项工程交底卡表格编号工程名称）楼栋号1分项工程名称导管内穿线工程量分包单位/负责人/交底依据：编制依据为：《建筑电气工程施工质量验收法律规范》GB50303-2025, ***设计图纸、图纸会审、设计变更及国家有关的法律规范标准施工图集等。一、施工准备（一）作业人员要求 施工作业人员要经过培训合格取得操作证书，并且经过交底后方可上岗。（二）技术准备1 进行图纸会审，复核设计是否符合现行国家法律规范的要求。2 根据批准的施工组织设计对施工人员进行安全技术交底、环境交底。（三）材料主备电线、镀锌铁丝或钢丝、护口、套管、焊锡、焊剂、橡胶绝缘带等。（四）主要机具仪表1、主要安装机具：克丝钳、尖嘴钳、剥线钳、压接钳、电炉、锡锅、锡勺、电烙铁、放线架、一（十）字槽螺钉旋具、电工刀、高凳等；2、主要检测机具：皮尺、兆欧表、万用表等。（五）作业条件1. 焊接施工作业已完成，检查导管、线盒安装质量应合格；2. 导管或槽盒与柜、台、箱应已完成连接，导管内积水、杂物清理洁净。二、材料质量要点1、导线的型号、规格符合设计要求。2、绝缘导线进场验收符合下列规定：2.1 查验合格证和出厂检验报告：内容应填写齐全完整；2.2 外观检查：包装完好，标识应齐全。抽检的绝缘导线应完整无损，厚度均匀。绝缘导线外护层有明显的制造厂标和明显标识。2.3 绝缘性能检测：电缆的绝缘性能应符合产品技术标准或产品技术文件的要求。2.4 检查标称截面积和电阻值，导线截面不得低于设计值，应对界面和标称电阻值送有资质的实验室检测。3、应根据导管的管径选择护口。4、焊锡：由锡铅锑等元素组成的低熔点合金，焊锡制成条状或丝状。5、焊剂：能清除污物和抑制工件表面氧化。6、辅助材料：橡胶绝缘带、黑胶布、防锈漆、滑石粉、布条等均符合要求并有产品合格证。三 操作工艺电缆桥架内电缆敷设施工工艺1 工艺流程穿带线扫管→电线与带线的绑扎→带护口→放线及断线→管内穿线（槽盒内放线）→导线连接→导线焊接→导线包扎→线路检查及绝缘摇测2 施工操作要点2.1 穿带线扫管2.1.1 穿带线扫管的目的是检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的位置。2.1.2 穿带线的方法：1）带线一般采纳 1.2-2.0mmϕ的铁丝，先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管内，在管路的两端均留有 100-150mm 的余量。2）在管路较长或转弯较多时，可以在配管时将带线一并穿入。3）穿带线受阻时，应用两...
