小功率开关稳压电源设计翻译VIP专享

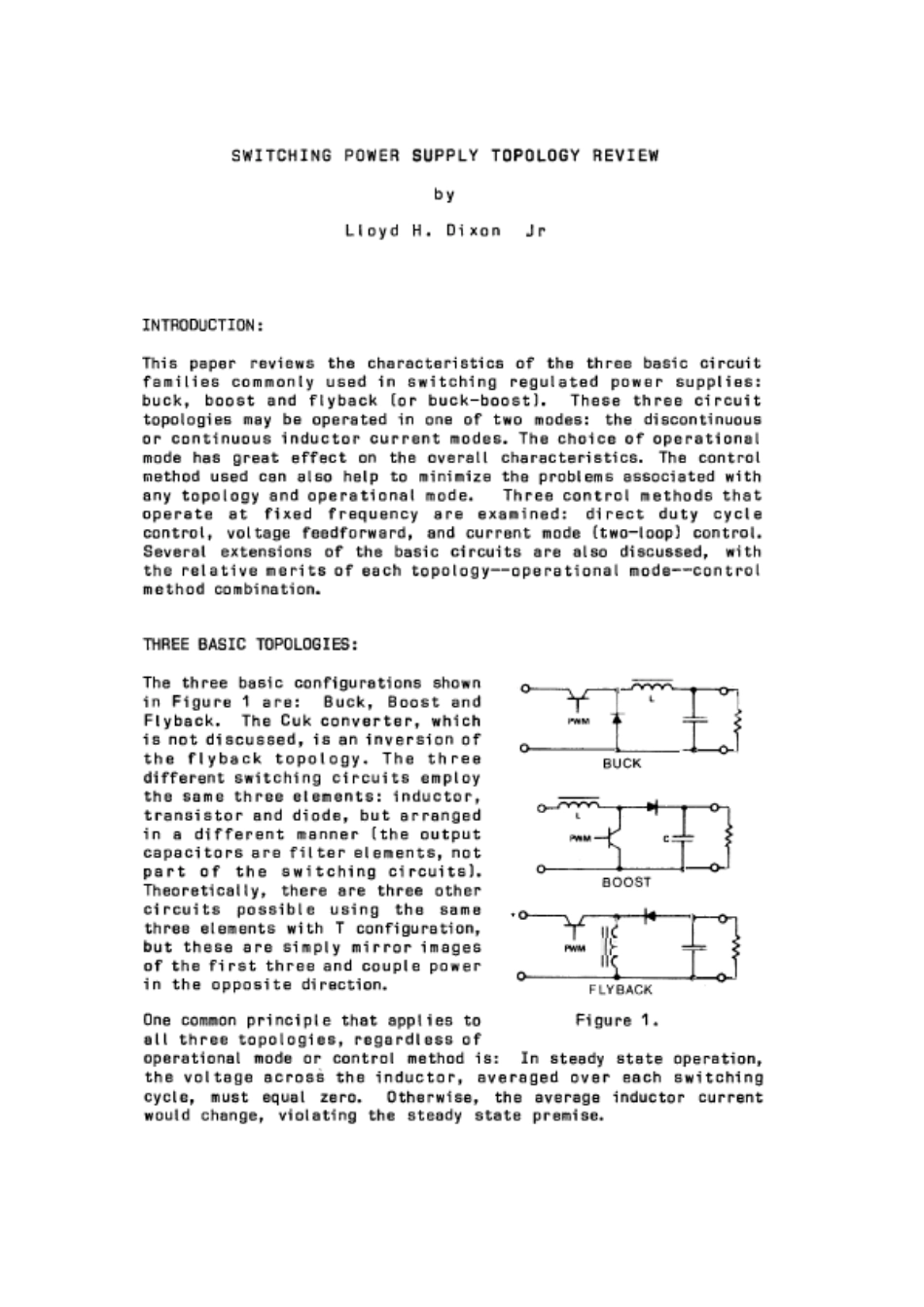

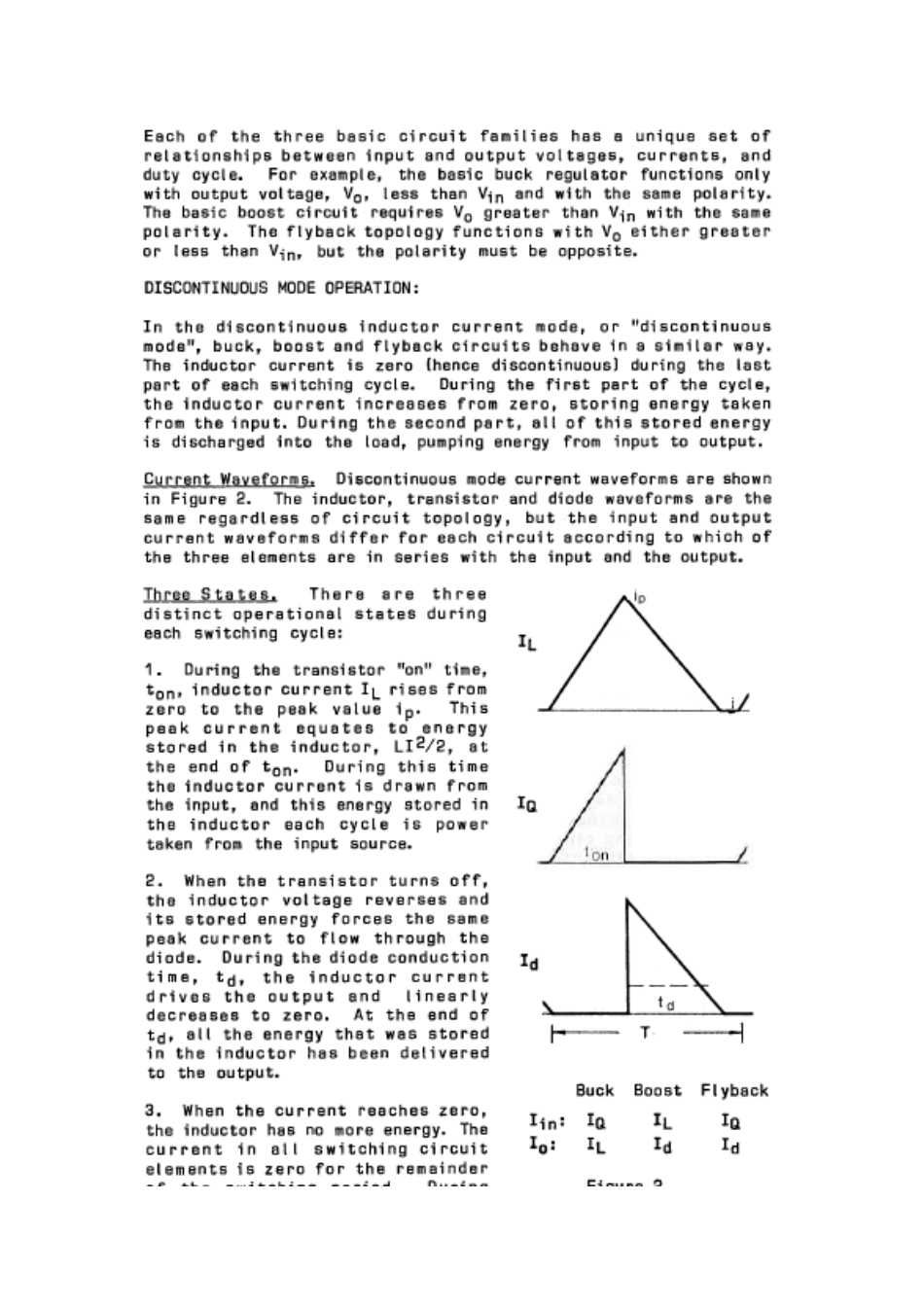

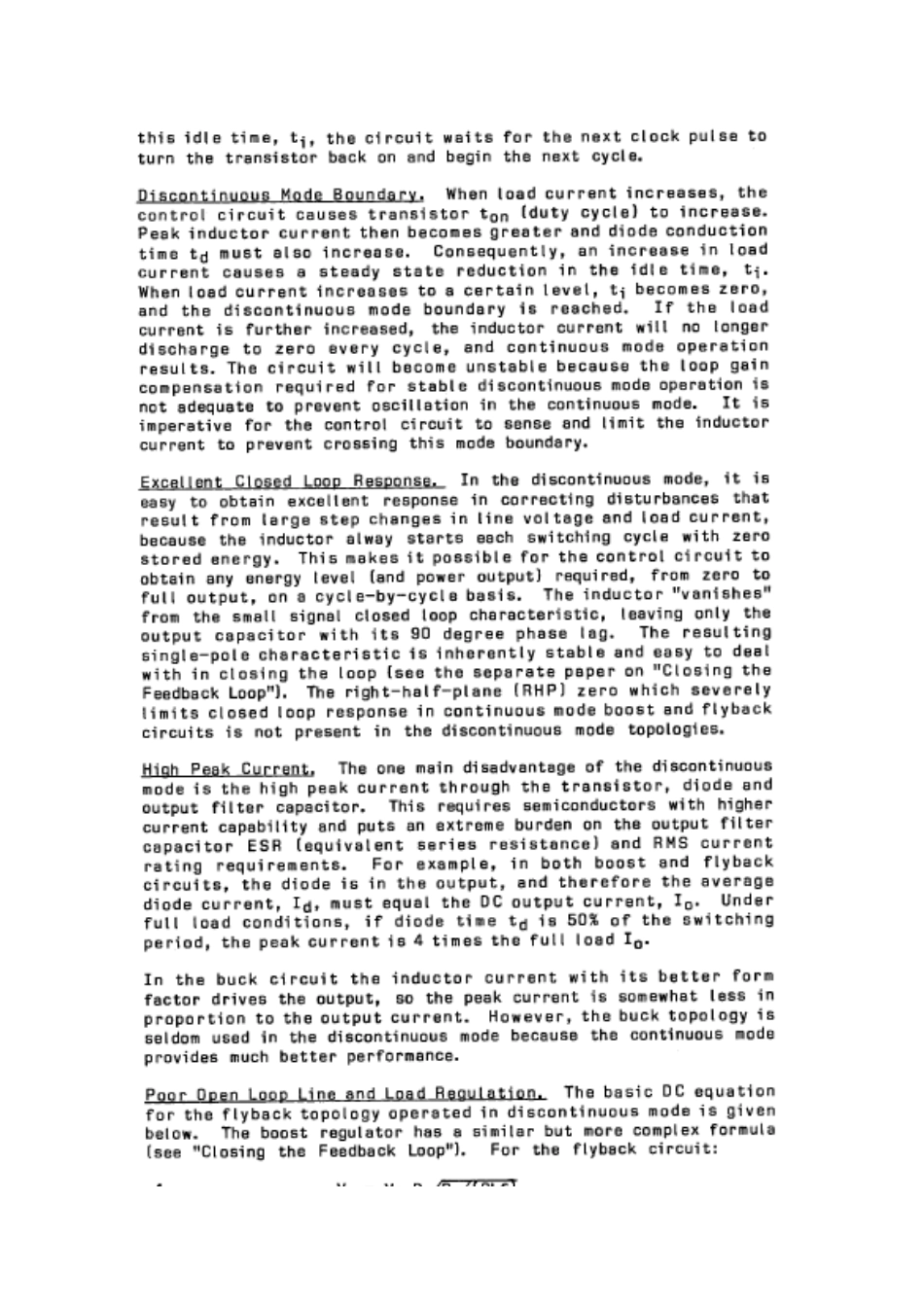

开关电源拓扑结构回顾引言： 本文综述的是开关稳压电源常用的三个基本电路。它的特点为降压，升压和反激式（或降压-升压式）。这三个电路的拓扑结构，可以工作在两种模式下：间断或连续电感电流模式。选择模式对总体特征具有很大的影响。控制方法的使用可以帮助减少与任何拓扑结构和运作模式有关的问题。有三种固定频率的控制方法：直接占空比控制，电压前馈，电流模式（双回路）控制。一些基本电路的扩展电路也纳入讨论的范围内，讨论了每种电路拓扑，运作模式，控制方法组合的优点。3 种基本的拓扑： 三种基本配置如图 1 所示：降压，升压和反激式。cuk 变换器是一个反激式拓扑结构，没有进行讨论。三种不同的开关电路具有相同的三个要素：电感，晶体管和二极管，但安排在不同的位置（输出电容器是滤波元件，而不是开关电路的一部分）。理论上，可能还有三种其他电路使用相同的三个元件并配置为 T 型结构，但这些只是前三个电路的简单镜像结构和极性相反的耦合电源方向。 不论运作模式或控制方法，一个适用于所有这三个拓扑的通用原则是：在稳定操作状态下，每次开关周期电感上的电压平均值必须是零。否则，平均电感电流会改变，违反了稳定状态的前提。三种拓扑的每一个基本电路输入、输出电流及电压、占空比三者间有唯一的对应关系。举例来说，基本 buck 降压电路的输出电压 Vo，一定小于输入电压 Vin 并且这两个电压具有相同的极性。基本 Boost 电路需要 Vo 大于 Vin 且同极性。反激式拓扑结构 Vo 无论是高于或低于 Vin 都可以，但二者必须极性相反。间断操作模式： 在间断电感电流模式，或“间断模式” ，降压，升压和反激式电路以类似方法运行。在每个开关周期最后的部分，电感电流是零。在每个开关周期的开始部分，电感电流从零增加，从输入端储存能量。在开关周期的第二部分，所有储存的能量释放到负载，能量从输入传送到输出。电流波形。间断模式电流波形如图 2 所示。不论电路拓扑如何，电感，晶体管和二极管的波形相同，但是由于各电路从输入到输出的三个元件级联的方式不同，输入和输出电流波形不同。 三种状态。每个开关周期有三种不同的运行状态 1.在晶体管的“开”的时间，Ton，电感电流上升，从零到峰值 Ip。这个峰值电流对应于 Ton 结束的时候电感中储存的能量，。在这段时间电感电流是取自的输入，这是电感每个周期从电源输入能量。 2.当晶体管关闭时，电感电压反向，它所存储的能量使已经达...
