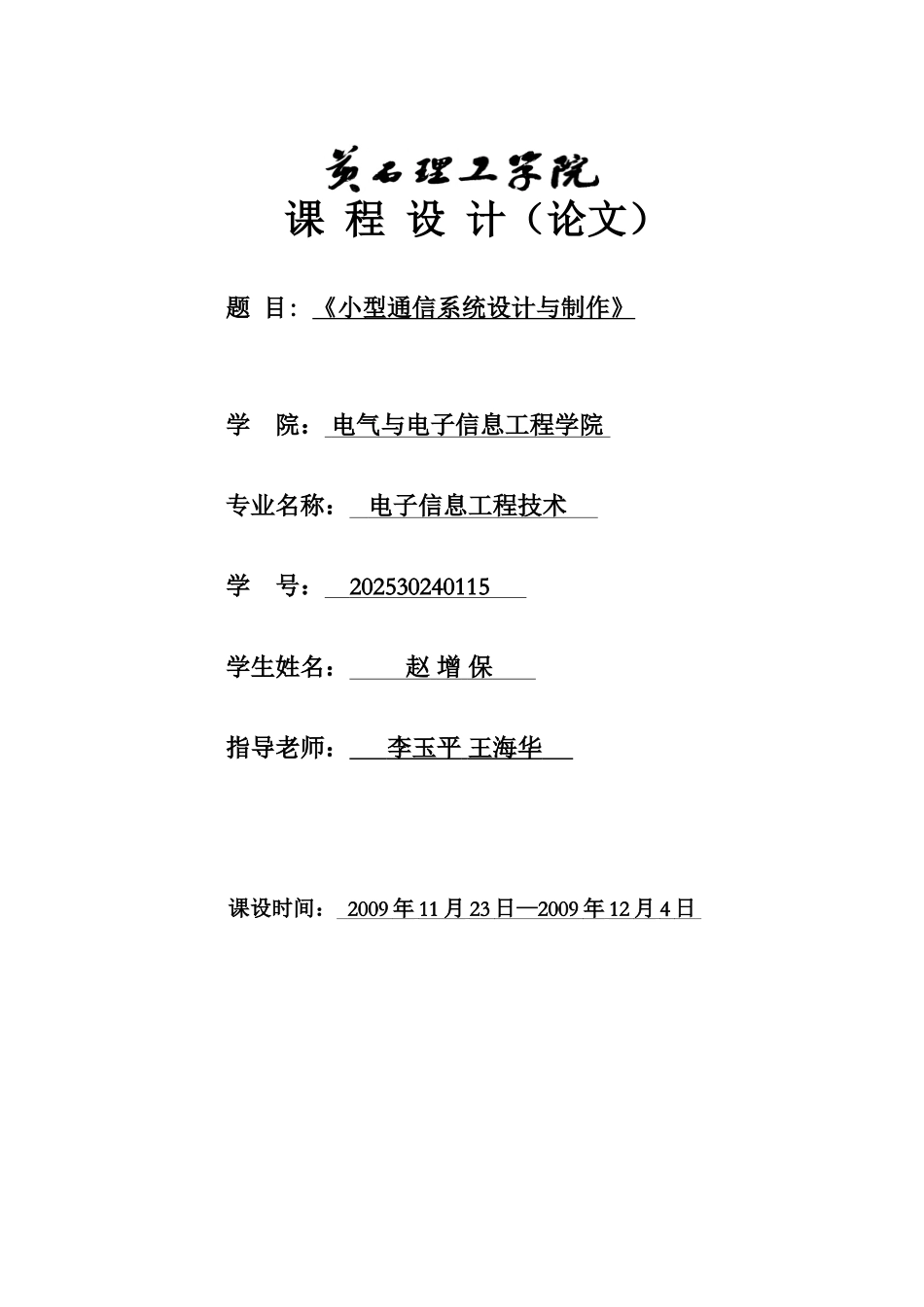

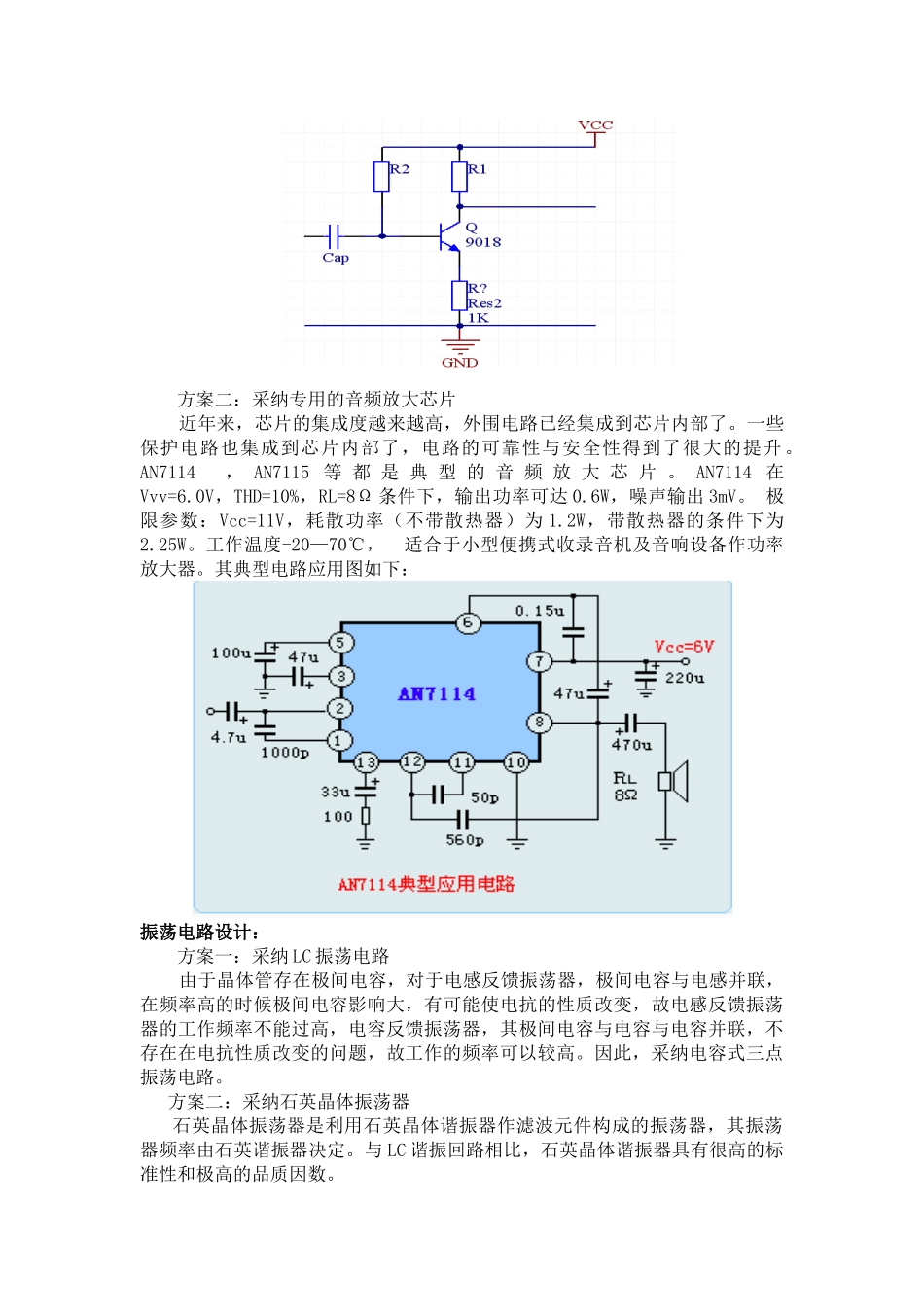

课 程 设 计（论文）题 目: 《小型通信系统设计与制作》学 院： 电气与电子信息工程学院 专业名称： 电子信息工程技术 学 号： 202530240115 学生姓名： 赵 增 保 指导老师： 李玉平 王海华 课设时间： 2009 年 11 月 23 日— 2009 年 12 月 4 日 一、课程设计题目 多功能微型调频发射器二、课程设计任务与要求利用通信原理和高频电子线路的相关知识，来完成对输入的语音信号的调频，然后通过解调利用耳机接收该语音信号。 主要技术指标： 1、发射机功率 PA≥100mW,负载电阻 RL=75Ω2、开阔地传播距离 S＞50m3、发射机工作频率 fc=64MHz～108MHz（调频 FM 波段） 4、调频信号幅度 ULm=1V 时，最大频偏 Δfm=20kHz5、接收机工作频率 fc’=64MHz～108MHz6、输出平均功率 Po=0.25W（负载电阻 R8Ω）7、接收灵敏度 γ=10μV三、设计过程1、方案论证音频的输入采纳 MIC 驻极体话筒，它可以感应空气中声波的微弱振动，并输出跟声音变化规律一样的电信号。高灵敏度的话筒一般可以输出几十毫伏以上的信号，这个信号足以调制下一级的高频振荡信号的频率，而且价格也不贵。音频放大电路的设计： 方案一：采纳最简单的三极管放大电路 放大电路采纳共发射机时，电压放大倍数 Au 和电流放大倍数 Ai 都比较大， 但是输入电压和输出电压的相位相反；共基极时，Ai 较大，但是 Au 较小，输出电压与输入电压同相，并且有跟随关系，它可以作为输入级，输出级或隔离作用的中间级，共集电极时，Ai 较小，Au 较大，输出电压与输入电压同相，多用于宽频放大等。因此，可以选择共基极放大电路。如下图所示： 老师评语：等级方案二：采纳专用的音频放大芯片 近年来，芯片的集成度越来越高，外围电路已经集成到芯片内部了。一些保护电路也集成到芯片内部了，电路的可靠性与安全性得到了很大的提升 。AN7114 ， AN7115 等 都 是 典 型 的 音 频 放 大 芯 片 。 AN7114 在Vvv=6.0V，THD=10%，RL=8Ω 条件下，输出功率可达 0.6W，噪声输出 3mV。 极限参数：Vcc=11V，耗散功率（不带散热器）为 1.2W，带散热器的条件下为2.25W。工作温度-20—70℃， 适合于小型便携式收录音机及音响设备作功率放大器。其典型电路应用图如下：振荡电路设计： 方案一：采纳 LC 振荡电路 由于晶体管存在极间电容，对于电感反馈振荡器，极间电容与电感并联，在频率高的时候极间电容影响大，有可能使电...
