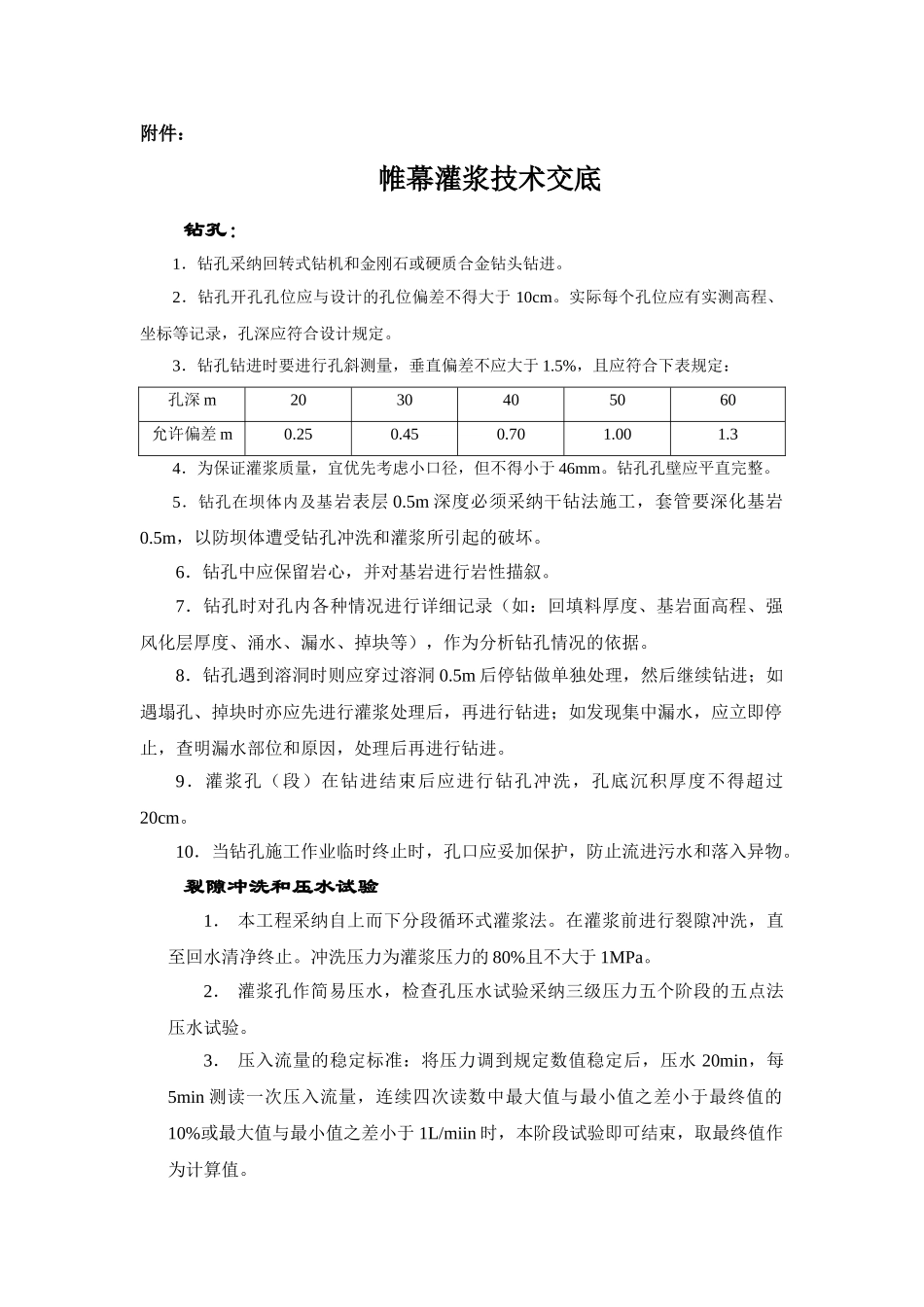

附件：帷幕灌浆技术交底钻孔：1．钻孔采纳回转式钻机和金刚石或硬质合金钻头钻进。2．钻孔开孔孔位应与设计的孔位偏差不得大于 10cm。实际每个孔位应有实测高程、坐标等记录，孔深应符合设计规定。3．钻孔钻进时要进行孔斜测量，垂直偏差不应大于 1.5%，且应符合下表规定：孔深 m2030405060允许偏差 m0.250.450.701.001.34．为保证灌浆质量，宜优先考虑小口径，但不得小于 46mm。钻孔孔壁应平直完整。5．钻孔在坝体内及基岩表层 0.5m 深度必须采纳干钻法施工，套管要深化基岩0.5m，以防坝体遭受钻孔冲洗和灌浆所引起的破坏。6．钻孔中应保留岩心，并对基岩进行岩性描叙。7．钻孔时对孔内各种情况进行详细记录（如：回填料厚度、基岩面高程、强风化层厚度、涌水、漏水、掉块等），作为分析钻孔情况的依据。8．钻孔遇到溶洞时则应穿过溶洞 0.5m 后停钻做单独处理，然后继续钻进；如遇塌孔、掉块时亦应先进行灌浆处理后，再进行钻进；如发现集中漏水，应立即停止，查明漏水部位和原因，处理后再进行钻进。9．灌浆孔（段）在钻进结束后应进行钻孔冲洗，孔底沉积厚度不得超过20cm。10．当钻孔施工作业临时终止时，孔口应妥加保护，防止流进污水和落入异物。裂隙冲洗和压水试验 1． 本工程采纳自上而下分段循环式灌浆法。在灌浆前进行裂隙冲洗，直至回水清净终止。冲洗压力为灌浆压力的 80%且不大于 1MPa。2． 灌浆孔作简易压水，检查孔压水试验采纳三级压力五个阶段的五点法压水试验。3． 压入流量的稳定标准：将压力调到规定数值稳定后，压水 20min，每5min 测读一次压入流量，连续四次读数中最大值与最小值之差小于最终值的10%或最大值与最小值之差小于 1L/miin 时，本阶段试验即可结束，取最终值作为计算值。4． 计算成果如下：单点法式中 q——试段透水率（Lu）；Q——压入流量（L/min）P——作用于试段内的全压力（MPa） L——试段长度（m）计算结果保留两位有效数字。五点法压水试验以压水试验中三级压力中最大值（p）及相应的压入流量（Q）代入上面式中求算透水率 q。压力分别采纳单点法压力的 0.3、0.6、1、0.6、0.3 倍。同时根据五个阶段的压水试验资料绘制 p—Q 曲线并确定 p—Q 曲线类型。灌浆1． 灌浆方式：本工程优先使用循环灌浆，射浆管距孔底不得大于 50cm，也可采纳纯压式灌浆。2． 灌浆方法：段长小于 6m 时采纳全孔一次灌浆法，大于 6m 时采纳自上而下分段法。3． 对于断层、破裂带、强透水层...
