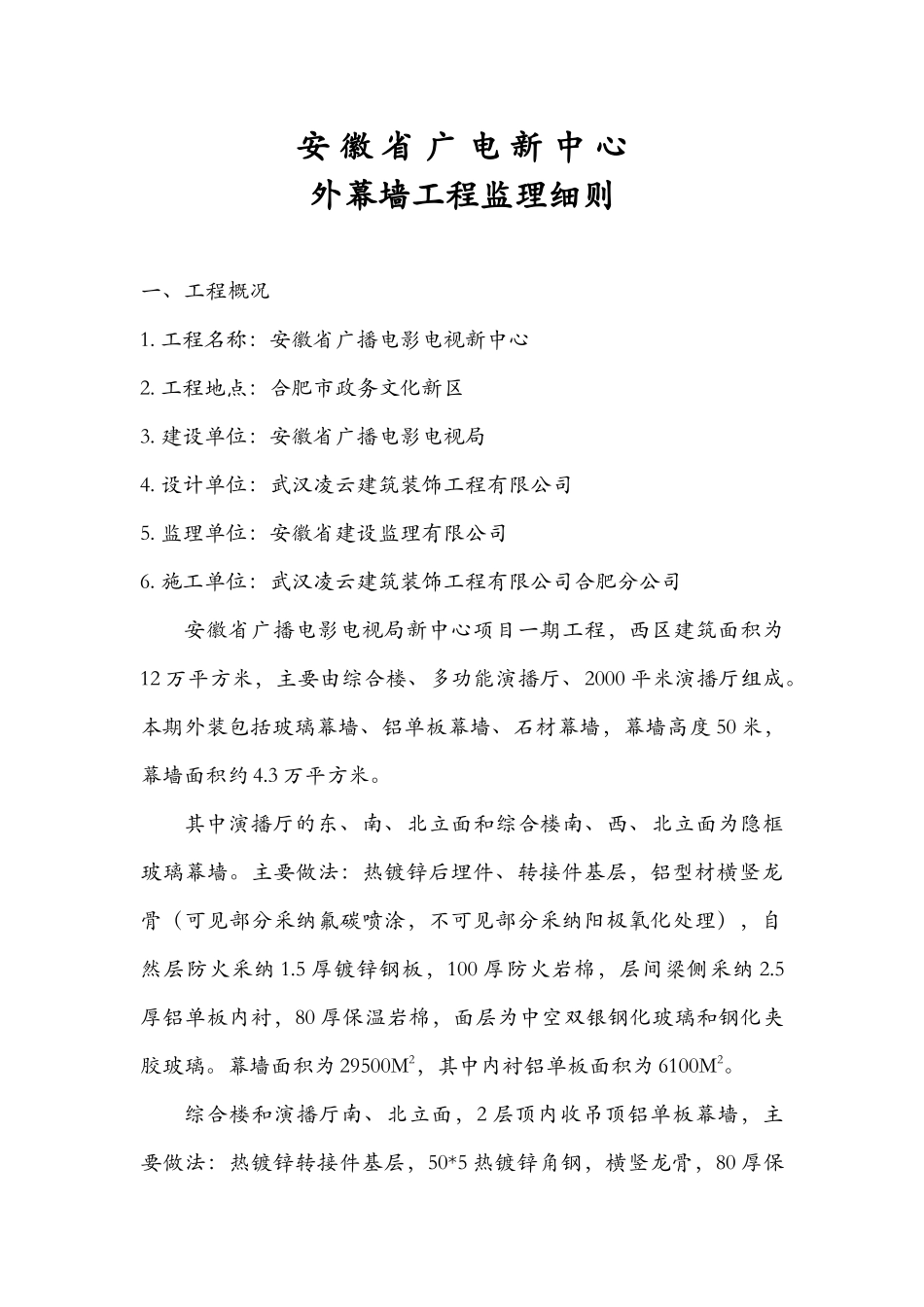

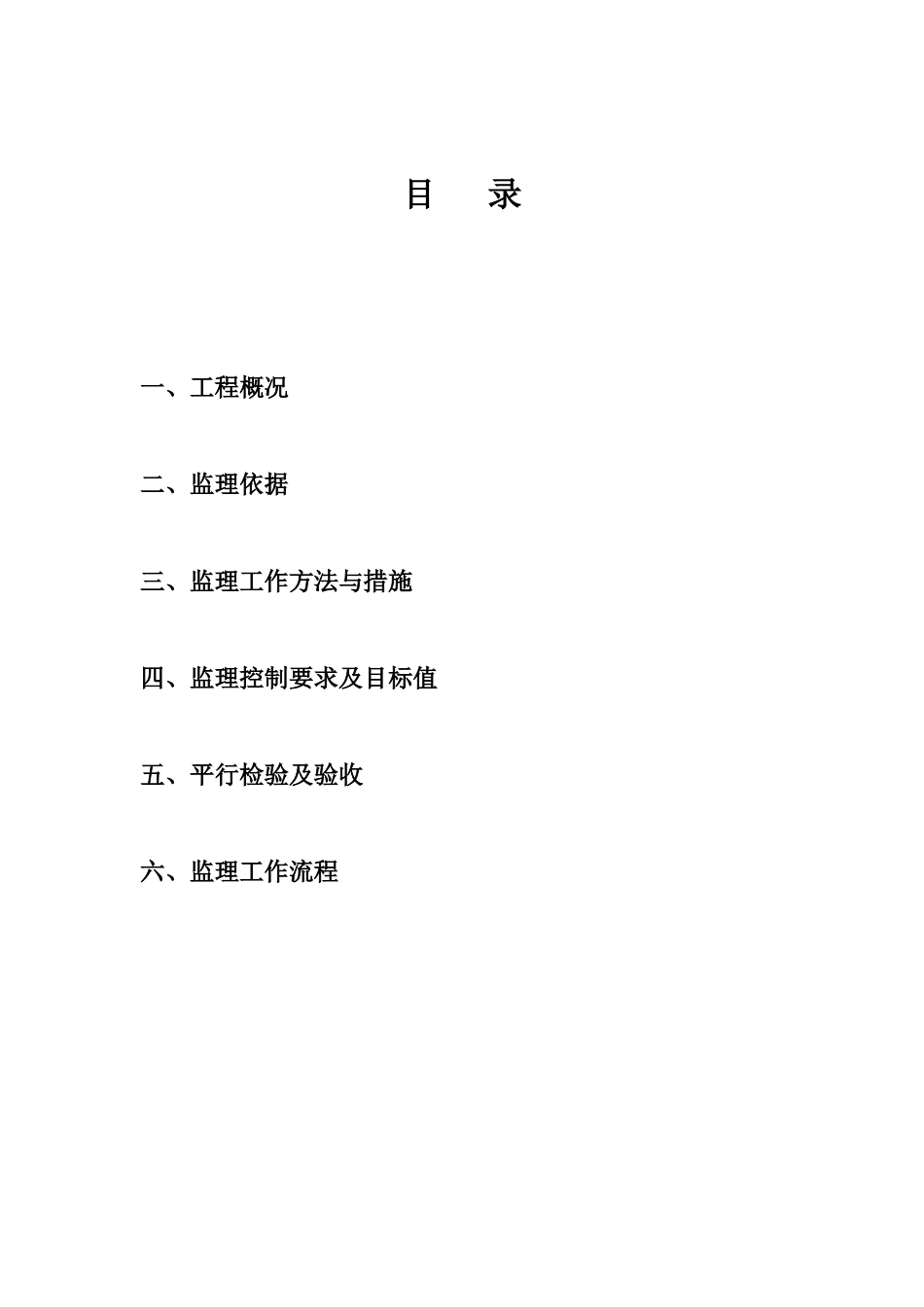

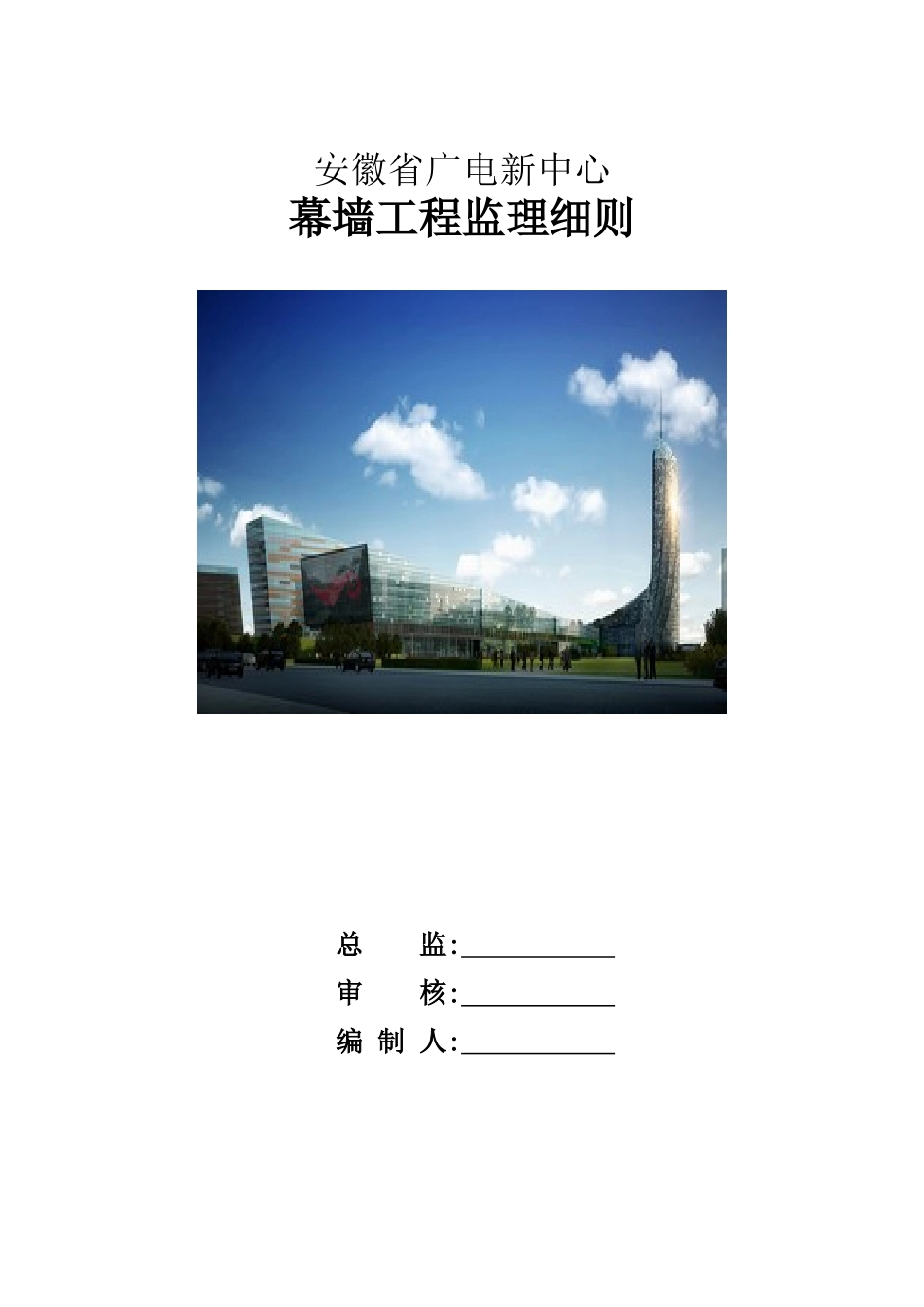

安徽省广电新中心幕墙工程监理细则总 监: 审 核: 编 制 人: 目 录一、工程概况二、监理依据三、监理工作方法与措施四、监理控制要求及目标值五、平行检验及验收六、监理工作流程安 徽 省 广 电 新 中 心外幕墙工程监理细则一、工程概况1. 工程名称：安徽省广播电影电视新中心2. 工程地点：合肥市政务文化新区3. 建设单位：安徽省广播电影电视局4. 设计单位：武汉凌云建筑装饰工程有限公司5. 监理单位：安徽省建设监理有限公司6. 施工单位：武汉凌云建筑装饰工程有限公司合肥分公司安徽省广播电影电视局新中心项目一期工程，西区建筑面积为12 万平方米，主要由综合楼、多功能演播厅、2000 平米演播厅组成。本期外装包括玻璃幕墙、铝单板幕墙、石材幕墙，幕墙高度 50 米，幕墙面积约 4.3 万平方米。其中演播厅的东、南、北立面和综合楼南、西、北立面为隐框玻璃幕墙。主要做法：热镀锌后埋件、转接件基层，铝型材横竖龙骨（可见部分采纳氟碳喷涂，不可见部分采纳阳极氧化处理），自然层防火采纳 1.5 厚镀锌钢板，100 厚防火岩棉，层间梁侧采纳 2.5厚铝单板内衬，80 厚保温岩棉，面层为中空双银钢化玻璃和钢化夹胶玻璃。幕墙面积为 29500M2，其中内衬铝单板面积为 6100M2。综合楼和演播厅南、北立面，2 层顶内收吊顶铝单板幕墙，主要做法：热镀锌转接件基层，50*5 热镀锌角钢，横竖龙骨，80 厚保温岩棉，3.0 厚氟碳喷涂铝单板面层，面积约为 7500M2。综合楼东立面、演播厅西立面为石材幕墙，主要做法：热镀锌后埋件转接件基层、热镀锌 10#、8#槽钢立柱，50*5 热镀锌角钢横梁，60 厚保温岩棉，阳极氧化铝合金挂件，采纳 1500*500*30 石材面板，面积约为 6000M2。二、监理依据1. 本工程的监理规划；2. 幕墙招投文件、承包合同及有关协议；3. 外幕墙施工图纸；4. 有关技术法律规范及验收标准：（1）《建设工程监理法律规范》（GB50319—2000）（2）《建筑工程施工质量验收统一标准》（GB50300—2001）（3）《建筑装饰装修工程施工质量验收法律规范》（GB50210—2001）（4）《金属与石材幕墙工程技术法律规范》（JGJ133—2001）（5）《玻璃幕墙工程验收标准》（JGJ/T139—2001）（6）《建筑玻璃应用技术规程》（JGJ113—97）（7）《建筑幕墙》（JG3035）（8）《建筑用硅酮结构胶》（GB16776—2025）（9）《铝合金建筑型材》（GB/T5237）（10）《工程建设标准强制性条文》三、监理工作方法与措施3.1 进...
